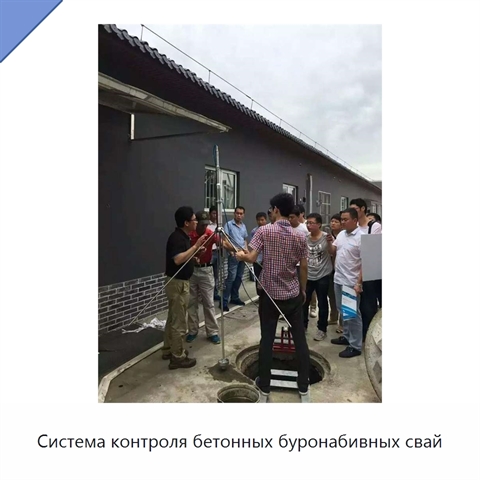

Система контроля бетонных буронабивных свай

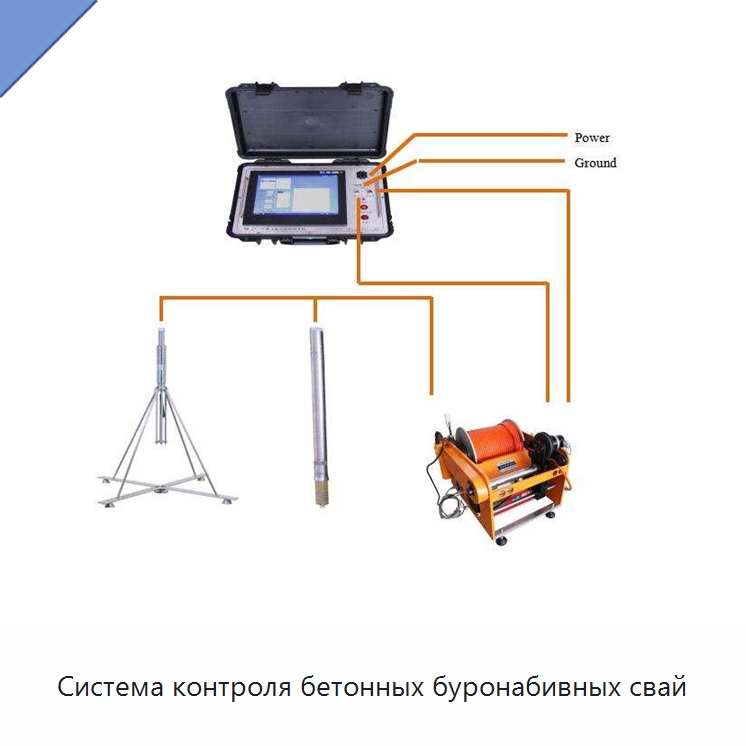

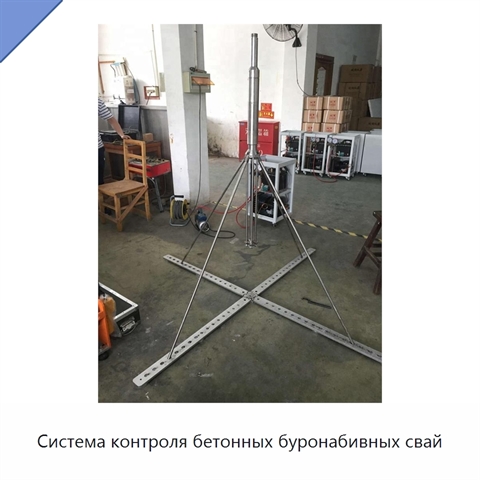

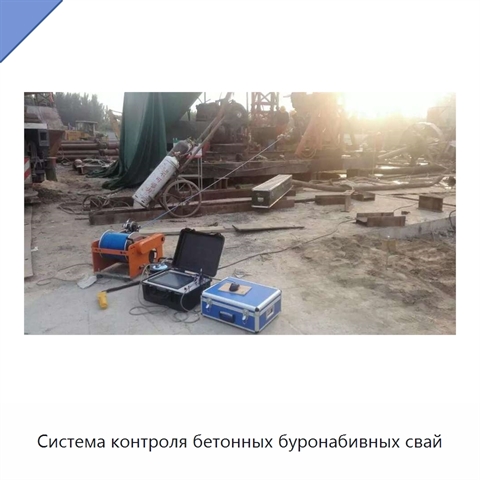

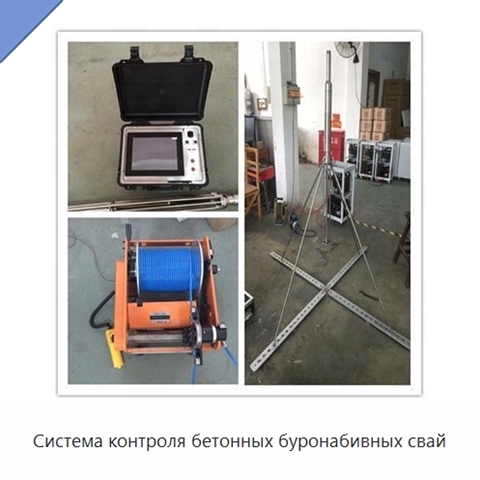

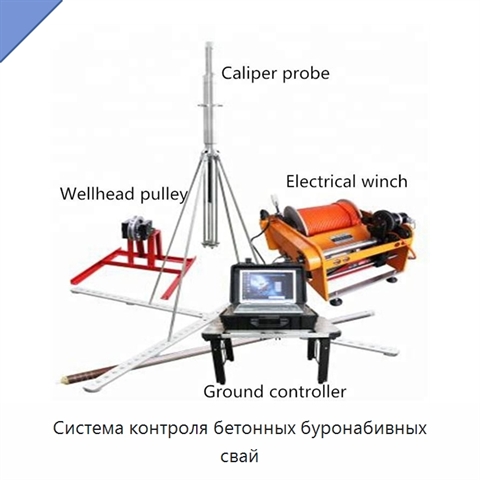

Система измеряет толщину осадка, наклон и диаметр скважины буронабивной сваи; стандартный диапазон диаметра составляет 500–1600 мм, настраиваемый — 2000–2500 мм, а погрешность измерения диаметра не превышает ±5 мм; наклон определяется в пределах 0°–10° с погрешностью не более ±0,1°, при этом погрешность измерения удельного сопротивления не превышает 5%; для определения толщины осадка используется зонд диаметром 40 мм с межэлектродным расстоянием 20 мм ±0,5 мм. Прибор состоит из подземной механической части и наземной регистрирующей части; механическая часть содержит преобразующее устройство и калибр с тремя или четырьмя рычагами. Пружина прижимает концы рычагов к стенке скважины; изменение диаметра раскрывает или сводит рычаги и перемещает ползунок потенциометра, изменяя сопротивление, которое преобразующее устройство переводит в электрический сигнал. Питание потенциометра подаётся по кабелю; наземная часть записывает изменение разности потенциалов, предварительно откалиброванной по калибру, и по этой разности определяет измеряемый размер.
