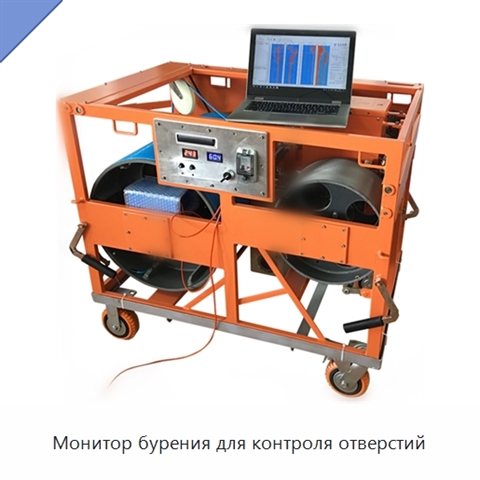

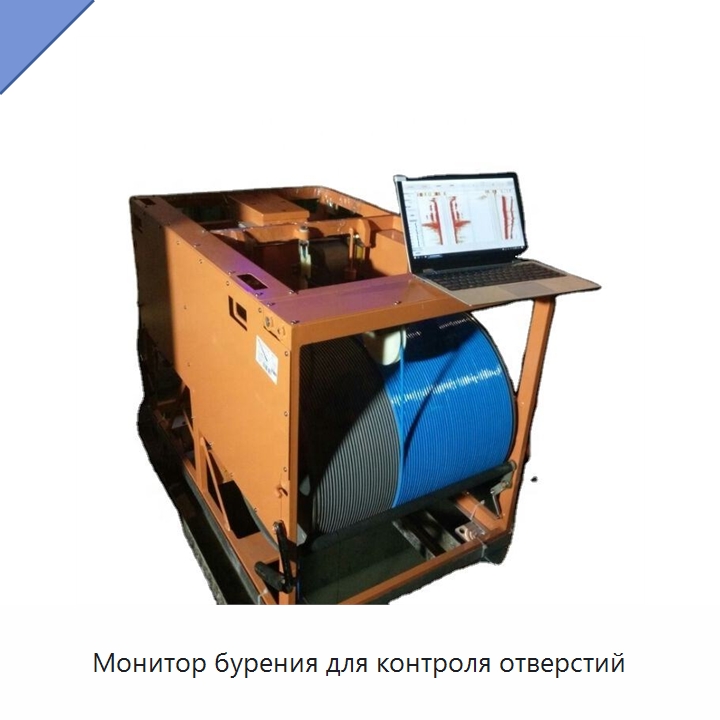

Монитор бурения для контроля отверстий

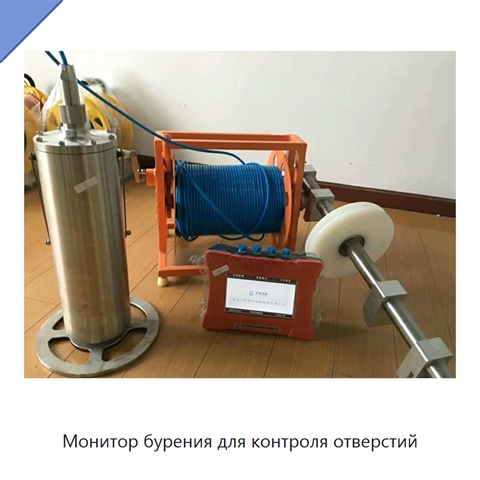

Оборудование использует ультразвуковое эхозондирование для получения профиля поперечного сечения. Зонд равномерно опускается от устья подъёмным устройством, а измеритель глубины передаёт данные о его положении на основной блок. Через заданные интервалы блок управляет излучением преобразователя и запускает высокоскоростной сбор сигналов с установленными задержкой и частотой выборки. Поскольку акустическое сопротивление бурового раствора значительно меньше сопротивления грунта или породы, волна почти полностью отражается от стенки отверстия. По времени прихода отражения вычисляется расстояние между преобразователем и стенкой, после чего определяются перпендикулярность сечения и его профиль. При последовательной съёмке по глубине на каждом уровне выполняется круговой обзор стенки; точки аппроксимируются окружностью методом нелинейных наименьших квадратов для расчёта периметра, площади и объёма. Скорость ультразвука калибруется через устье. Размер отверстия или ширина канавки составляет 0,4–5 м при точности не менее 0,2 %, глубина измерения — 0–150 м при точности не менее 0,3 %. Скорость подъёма непрерывно регулируется в пределах 0–10 м/мин; при аварии доступен быстрый режим. Предусмотрены остановка у забоя и устья, функция самокалибровки и полностью цифровая запись.
