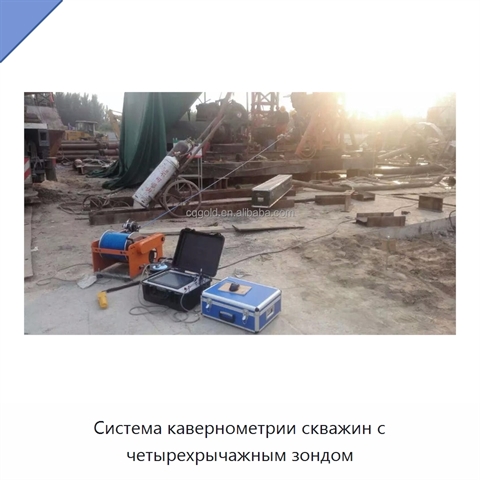

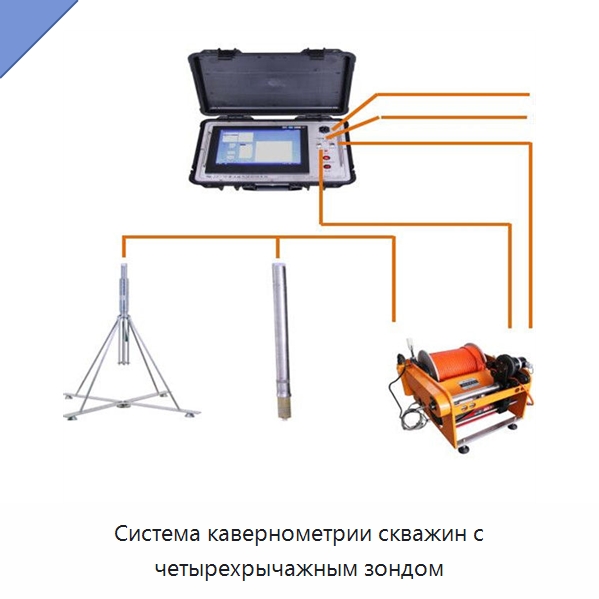

Система кавернометрии скважин с четырехрычажным зондом

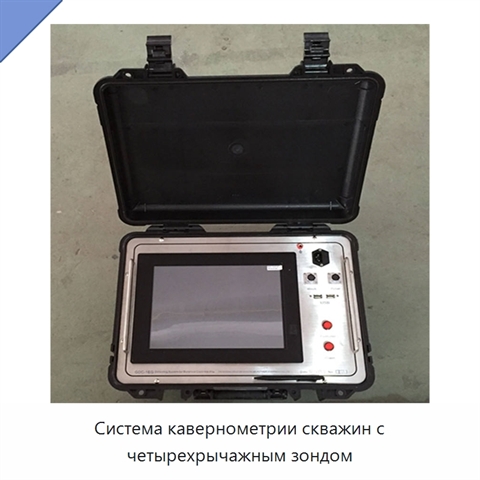

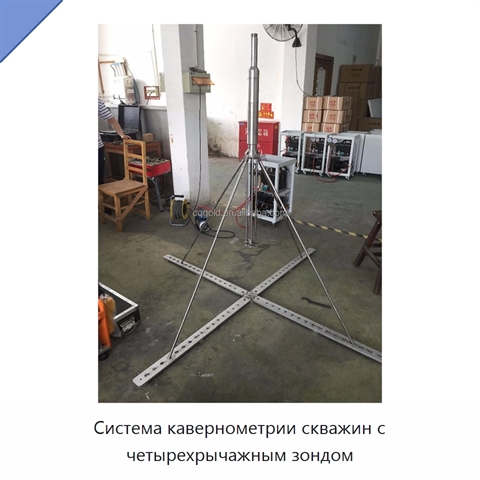

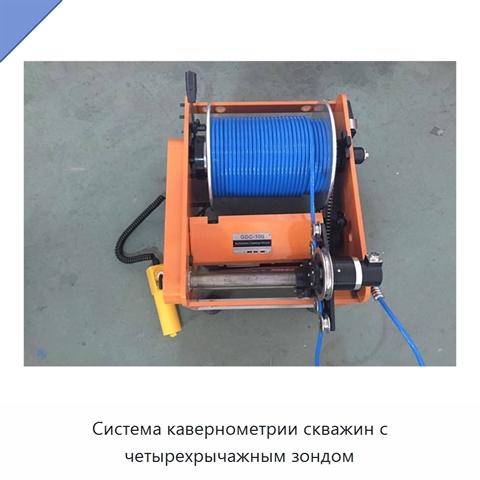

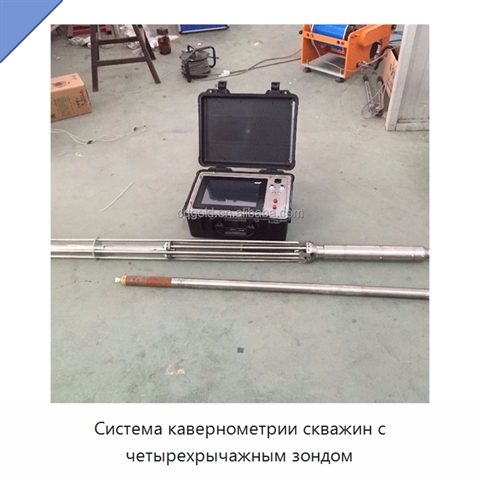

Цифровая система кавернометрии скважин оснащена комбинированным зондом для измерения диаметра, наклона скважины, осадка и отклонения ствола. Зонд изготовлен из нержавеющей стали, а погрешность измерения диаметра составляет 5 мм при диапазоне 500–3000 мм. Для контроля вертикальности предусмотрен диапазон 0–10 с точностью 0,1; точность измерения удельного сопротивления составляет 5 %. Измерительный зонд для осадка имеет диаметр 40 мм, расстояние между электродами — 20 мм. Наземный блок управления устойчив к помехам и не требует отдельного ноутбука. Программная система обрабатывает данные и кривые измерений в реальном времени и формирует отчеты о качестве отверстия. Автоматическая лебедка работает с кабелем длиной 100 м; его длина может быть настроена. Скорость прокладки кабеля составляет 10 м/мин, усилие растяжения — 0,35 т, усилие вырыва — 0,65 т. Масса лебедки равна 50 кг, мощность ее двигателя — 500 Вт.

Наименование производителя

Construction Engineering Quality Test Equipment Large Pile Diameter Measurement Instrument, Variation Diameter Measurement Concrete Pile Caliper Tool with 4 Arm Caliper Probe
