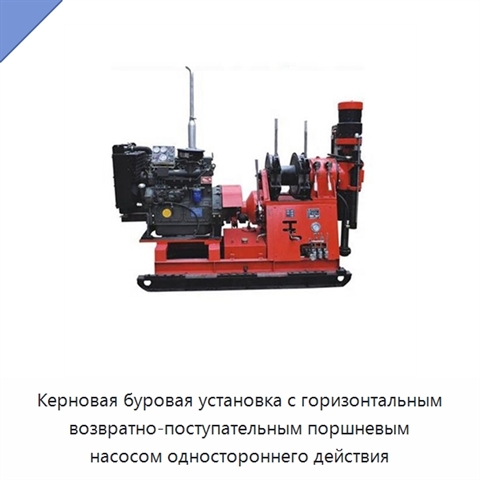

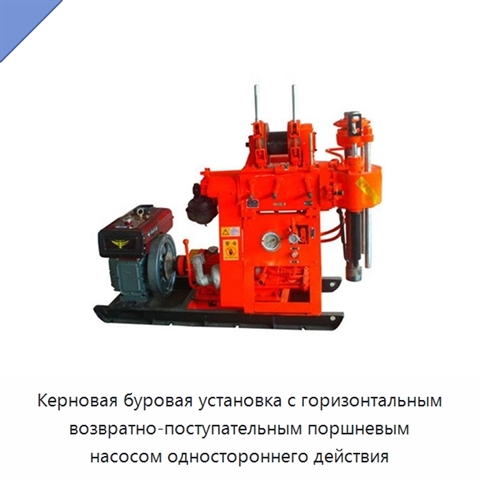

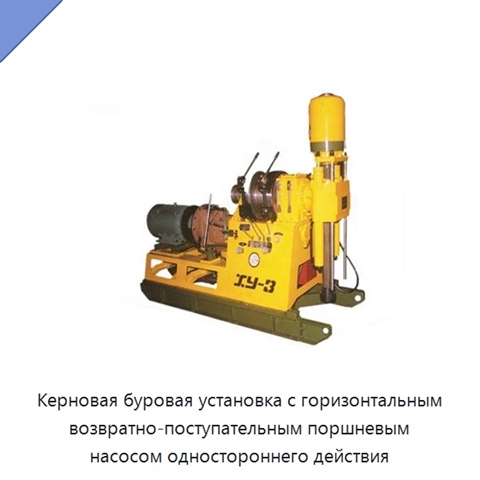

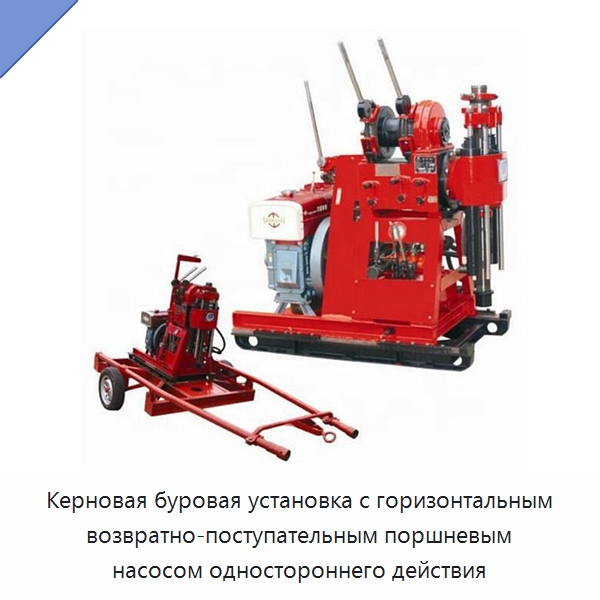

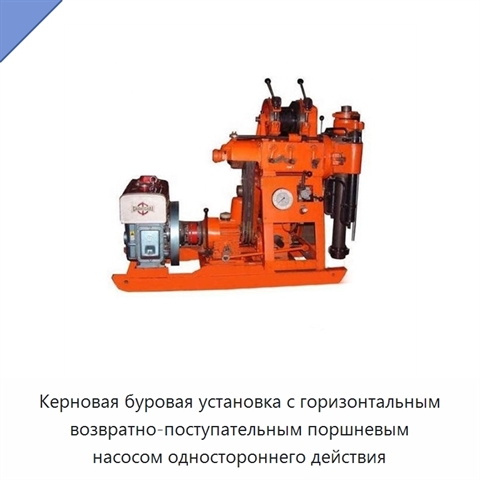

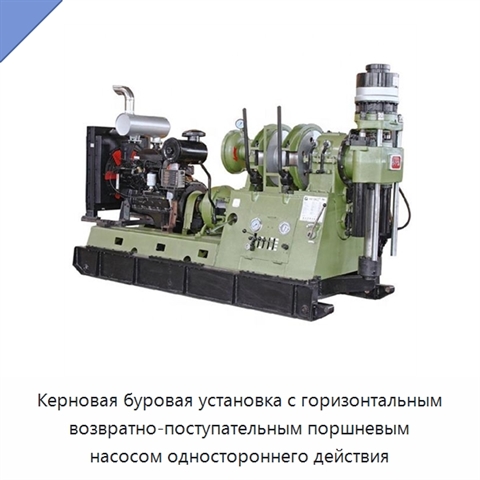

Керновая буровая установка с горизонтальным возвратно-поступательным поршневым насосом одностороннего действия

Керновая буровая установка имеет модифицированные гидравлический патрон и вращательную головку. При работе со штангами NQ диапазон глубины бурения составляет 350–500 м, со штангами HQ — 250–300 м. Шпиндель поддерживает восемь частот прямого вращения: 57, 99, 157, 217, 270, 470, 742 и 1024 об/мин; для обратного вращения предусмотрены 45 и 212 об/мин. Максимальный крутящий момент равен 2760 Н·м, диапазон угла бурения — 0–90°, максимальное тяговое усилие шпинделя — 60 кН, его ход — 600 мм. Максимальное подъёмное усилие лебёдки с одинарным канатом составляет 30 кН. Горизонтальный возвратно-поступательный поршневой насос одностороннего действия имеет диаметр цилиндра 80 мм и ход поршня 100 мм. Его подача составляет 100 л/мин при 1800 об/мин либо 83 л/мин при 1500 об/мин, давление — 1,5 МПа. Масса установки без силового агрегата — 950 кг.

Наименование производителя

Core Drilling Machine High-way and Building Construction Foundation Drilling Horizontal Reciprocating Single-acting Piston Pump
