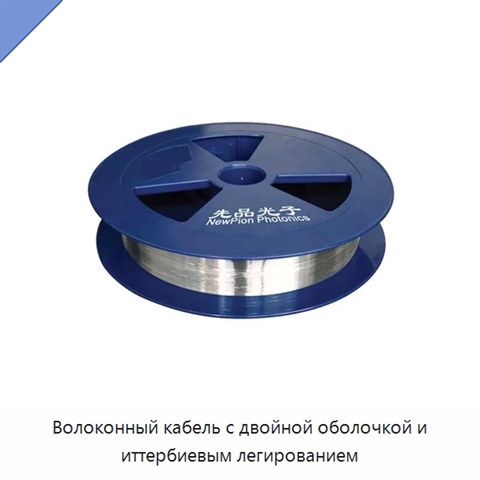

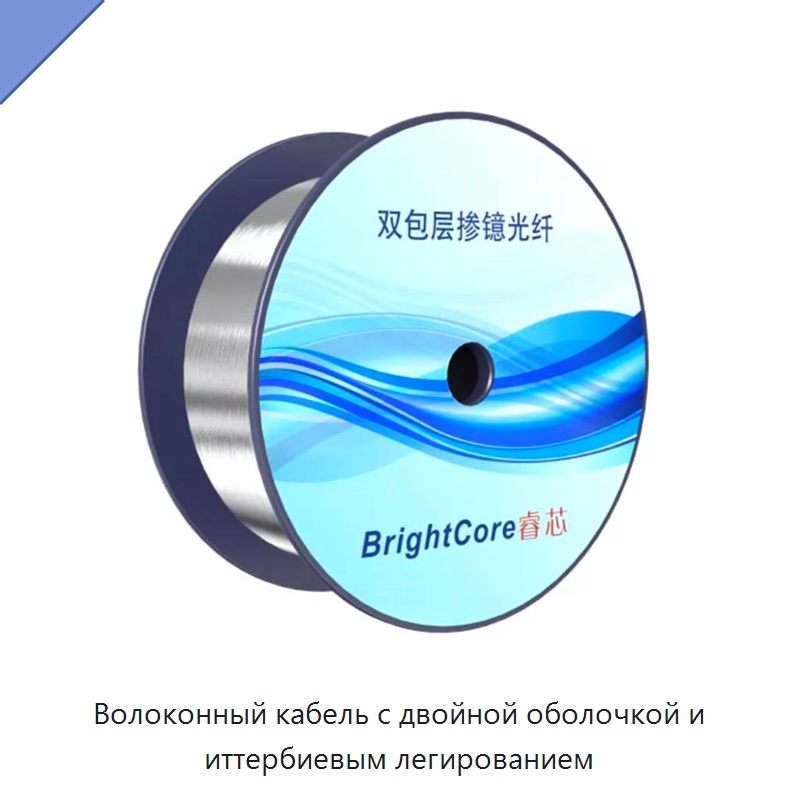

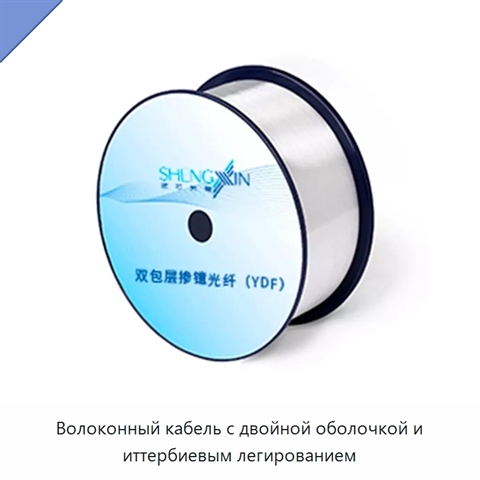

Волоконный кабель с двойной оболочкой и иттербиевым легированием

Конструкция включает акриловое покрытие, полимерную оболочку с низким показателем преломления, восьмиугольную кварцевую оболочку и сердцевину с большим модовым полем. Изделие характеризуется высокой эффективностью и хорошим качеством модового поля. Для трех исполнений рабочая длина волны составляет 1015–1115 нм, числовая апертура сердцевины — 0,075 ± 0,005, числовая апертура оболочки — 0,46, а затухание оболочки при 1095 нм — не более 15 дБ/км; поглощение оболочки при 915 нм равно 1,35 ± 0,15 для первых двух исполнений и 0,40 ± 0,05 для третьего, затухание сердцевины при 1200 нм — не более 20 дБ/км для первых двух и 15 дБ/км для третьего, смещение сердцевины относительно оболочки — не более 1 мкм; диаметр сердцевины равен 10,5 ± 1 мкм для первого исполнения и 20 ± 2 мкм для двух остальных, диаметр оболочки — 125 ± 2 мкм для первых двух и 400 ± 10 мкм для третьего, диаметр покрытия — 245 ± 10 мкм для первых двух и 550 ± 20 мкм для третьего.
