Артикул: 121-093
Модель: ТБЛЕ-9
Секция: Дополнительная

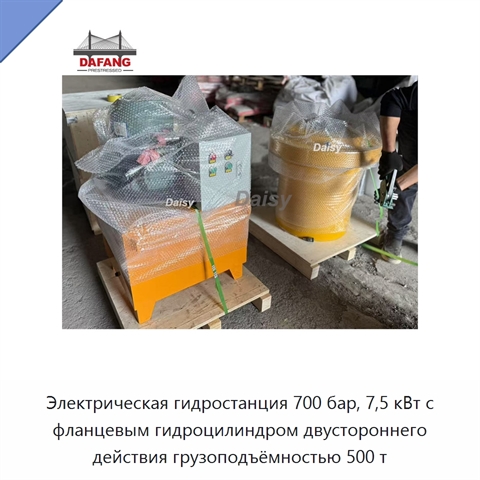

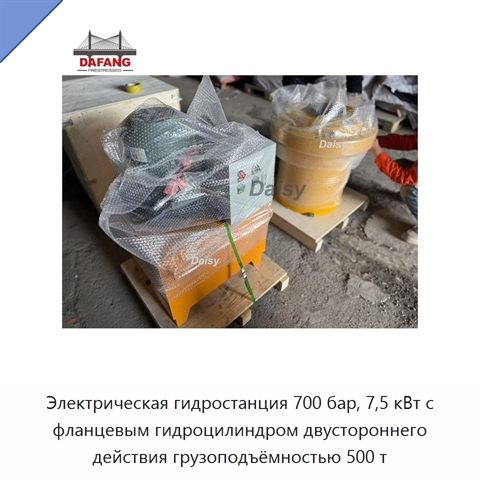

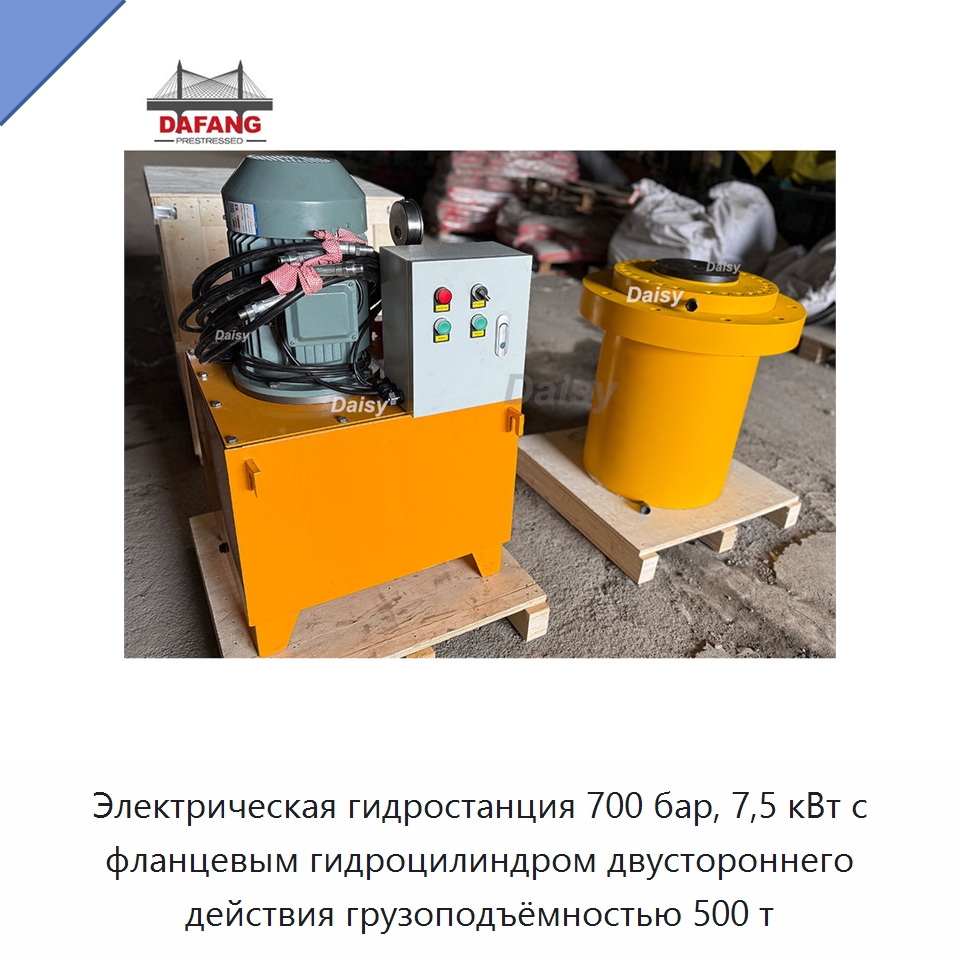

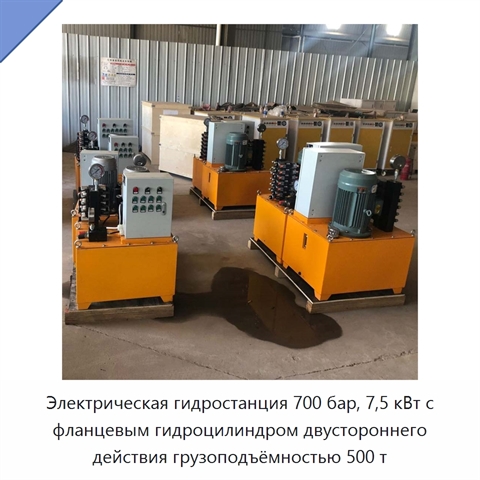

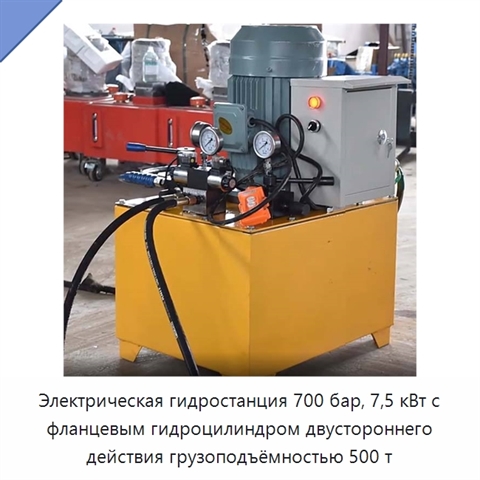

Электрическая гидростанция 700 бар, 7,5 кВт с фланцевым гидроцилиндром двустороннего действия грузоподъёмностью 500 т
Электрическая гидростанция предназначена для питания фланцевого гидроцилиндра двустороннего действия грузоподъёмностью 500 т и гидравлических домкратов. Она развивает давление до 700 бар; минимальное давление составляет 2 МПа, а расход при высоком давлении находится в диапазоне 1–30 л/мин. Насос имеет мощность 7,5 кВт, питание осуществляется от сети 220 или 380 В, объём маслобака — 14–100 л. В состав гидростанции входят масляный насос, клапан управления, масляный бак, электродвигатель и маслоуказатель. Система подаёт масло по контурам высокого и низкого давления и одновременно обеспечивает большой расход. При достижении высокого давления насос низкого давления автоматически возвращает масло без нагрузки, что снижает потери мощности электродвигателя. После остановки гидростанция сохраняет давление и допускает реверсирование под давлением. В сочетании с цилиндрами и гидроинструментом она подходит для подъёма, гибки, правки, выдавливания, резки, клёпки, разборки и прессования. Гидростанцию также применяют как силовой гидравлический узел механического оборудования и как испытательный стенд для компонентов, сосудов и рукавов высокого давления. Комплект может использоваться для предварительного и последующего натяжения.
Задать вопрос Искать на Baidu
Какую задачу решает электрическая гидростанция 700 бар с фланцевым гидроцилиндром на 500 т
Электрическая гидростанция с фланцевым гидроцилиндром двустороннего действия применяется для подъёма, гибки, правки, выдавливания, резки, клёпки, разборки и прессования деталей.
Характеристики ТБЛЕ-9
Модель (по базе 91Т)ТБЛЕ-9
Область применениямеханическая обработка
Источник питанияэлектрический источник питания
Давление700 бар, высокое давление
Напряжение1,5 кВт, 3 кВт
Грузоподъёмность500 т
Исполнение крепленияфланцевое исполнение
Минимальное давление2 МПа
Мощность насоса7,5 кВт
Напряжение питания220 В / 380 В
Объекты испытаний давлениемГидравлические компоненты высокого давления, сосуды высокого давления и рукава высокого давления
Объём маслобака14–100 л
Поддерживаемые операцииПодъём, гибка, правка, выдавливание, резка, клёпка, разборка и прессование
Применение в оборудованииСиловой гидравлический узел механического оборудования
Расход при высоком давлении1–30 л/мин
Режим работыподача высокого и низкого давления с автоматической разгрузкой насоса низкого давления
Состав гидростанциимасляный насос, клапан управления, масляный бак, электродвигатель, маслоуказатель
Способы натяженияПредварительное и последующее натяжение
Тип действия гидроцилиндрадвустороннего действия
Функции гидростанцииостановка с сохранением давления и реверсирование под давлением
Электрическая гидростанция 700 бар с фланцевым гидроцилиндром на 500 т изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ТБЛЕ-9 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 29.07.26
Производитель и характеристики проверены.
