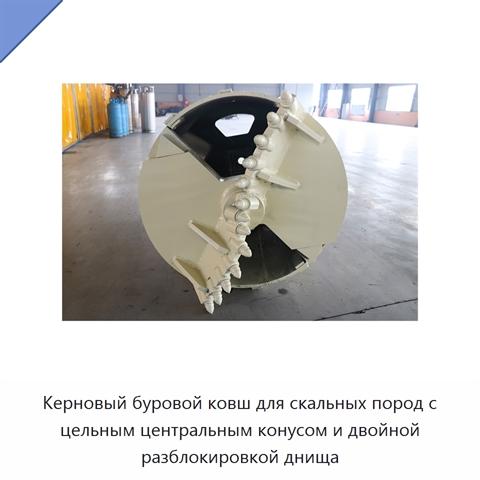

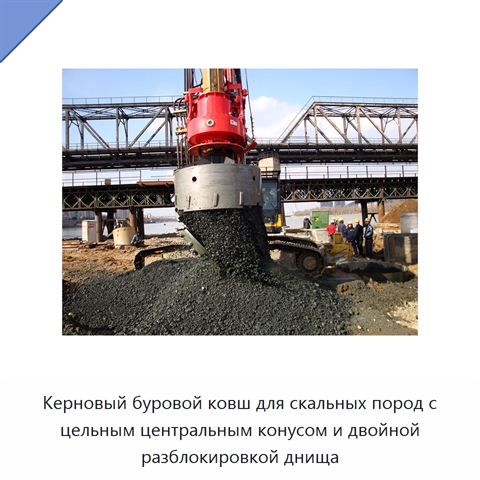

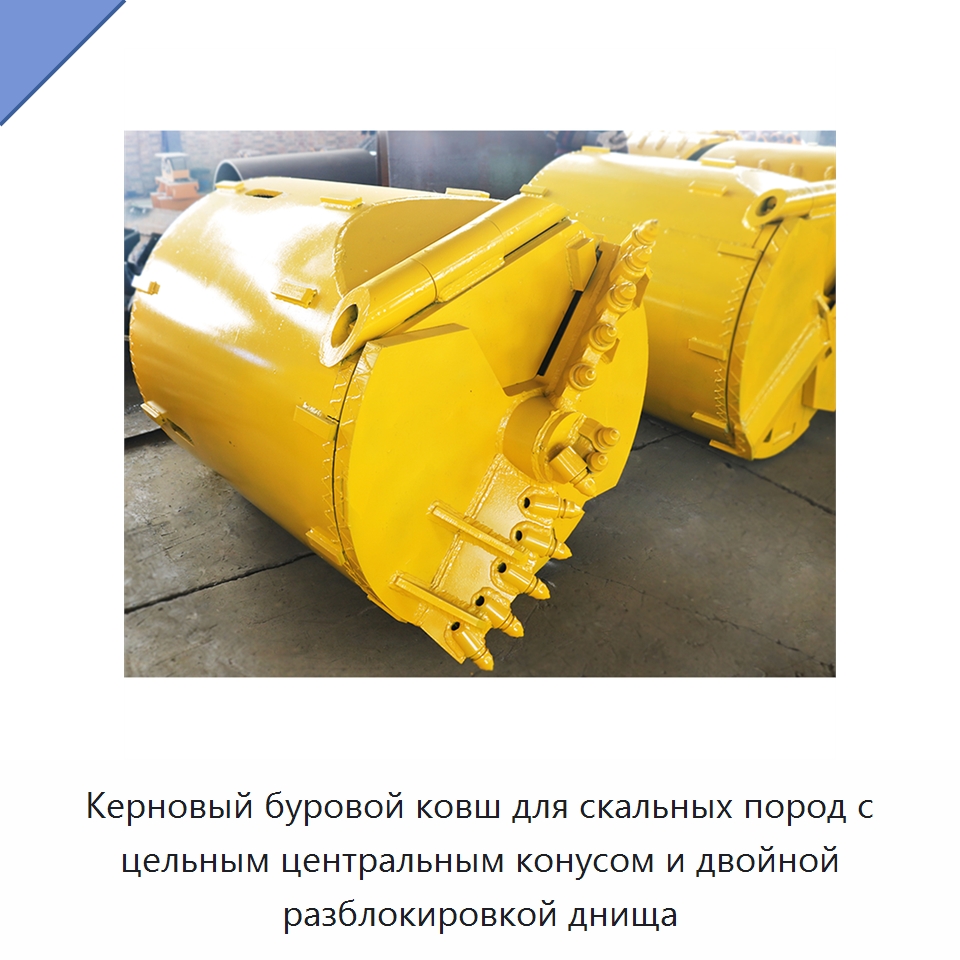

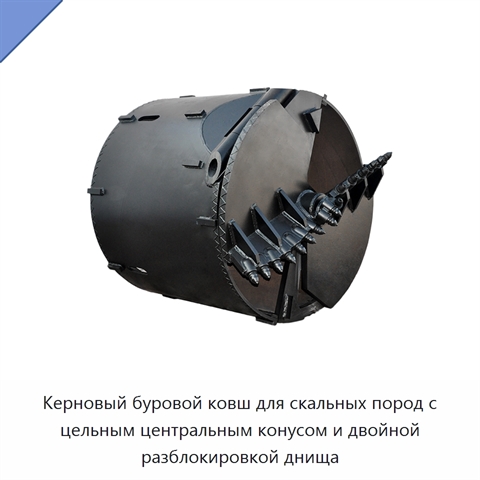

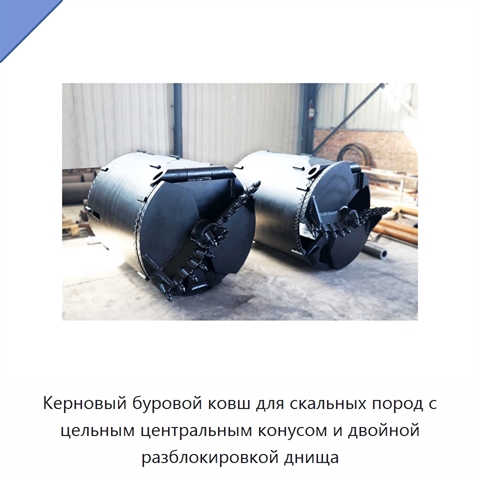

Керновый буровой ковш для скальных пород с цельным центральным конусом и двойной разблокировкой днища

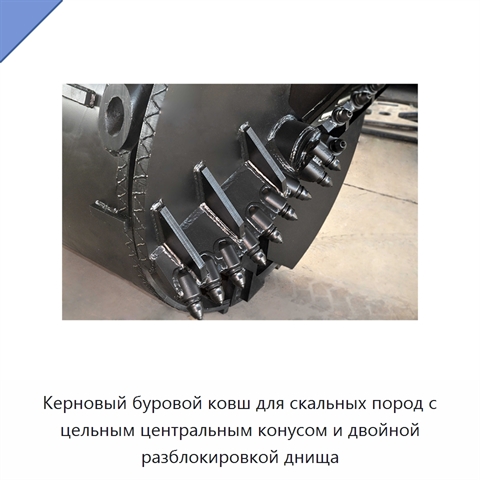

Керновый буровой ковш для скальных пород оснащён цельным центральным конусом, зубьями на изогнутой направляющей пластине и встроенным отверстием для буровой воды, препятствующим присасыванию. Траектории буровых зубьев расположены в шахматном порядке и взаимно перекрывают всё поперечное сечение, формируя свободные поверхности. В днище встроен механизм разблокировки; предусмотрены ручное и полуавтоматическое исполнения, а для крупноразмерного бурового инструмента применяется двойная разблокировка. Конструкция выполняется с двойным днищем и двойным резом либо с одинарным днищем и одинарным резом. Ковш предназначен для работы в слоях гравия и гальки, а также в сильно- и средневыветрелых скальных породах. Размерные исполнения имеют следующие сочетания в последовательности «диаметр скважины × высота; толщина стенки ковша; толщина верхнего/нижнего днища; число зубьев; масса»: φ600×1200; 16; 40/40; 8; 750; φ800×1200; 16; 40/50; 11; 965; φ900×1200; 16; 40/50; 11; 1135; φ1000×1200; 16; 40/50; 13; 1190; φ1200×1200; 16; 40/50; 15; 1550; φ1500×1200; 16; 40/50; 19; 2100; φ1600×1200; 16; 40/50; 19; 2400; φ1800×1000; 20; 50/50; 21; 2900; φ2000×800; 20; 50/50; 23; 3450; φ2200×800; 20; 50/50; 26; 4100; φ2500×800; 20; 50/50; 29; 5000; φ2800×800; 20; 50/50; 33; 6100; φ3000×800; 20; 50/50; 35; 7200. Все линейные величины выражены в миллиметрах, масса — в килограммах. Режущий диаметр может составлять, например, φ950 или φ1050 мм; такие размеры преимущественно применяются при работах с обсадными трубами. Варианты высоты цилиндра включают 1500 и 2000 мм. Грунтозаборное отверстие может иметь одну или две створки, а обычные размеры квадратной головки составляют 130×130, 150×150 и 200×200 мм.
