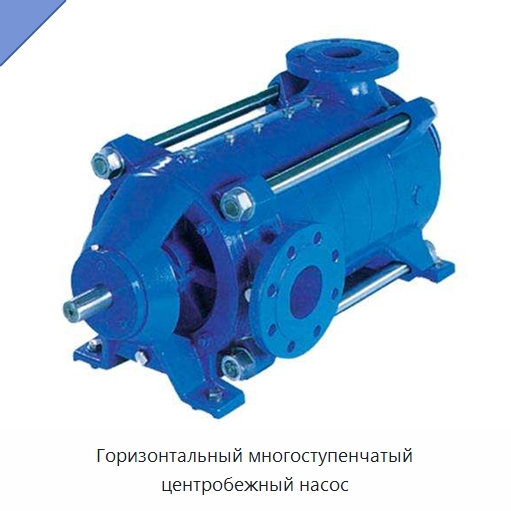

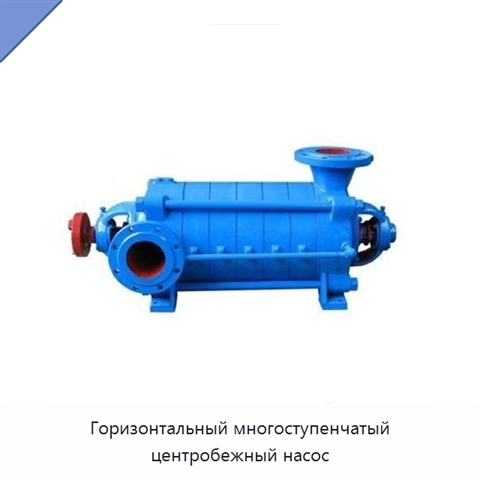

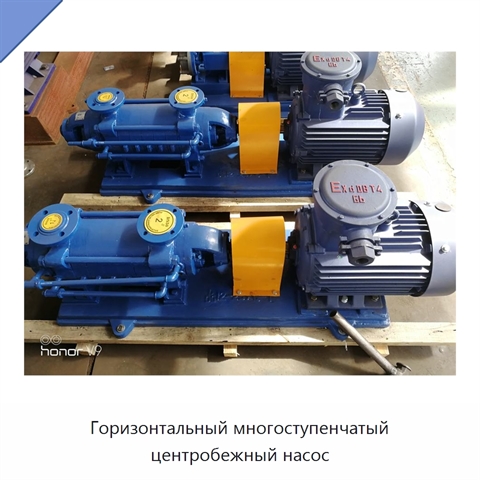

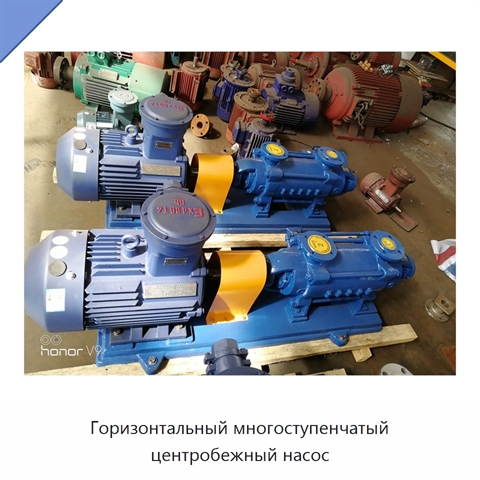

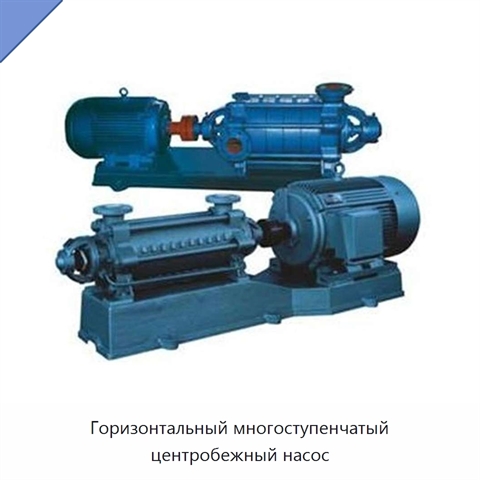

Горизонтальный многоступенчатый центробежный насос

Подача насоса составляет 3,75–840 м³/ч, напор — 19–680 м. Перекачиваются жидкости без твердых частиц, среды со свойствами, сходными с водой, а также горячая вода, нефть, нефтепродукты, коррозионные и абразивные жидкости. Для нейтральной минеральной жидкости допустимо содержание твердых частиц 0,5% при размере включений менее 0,5 мм и температуре 80 °C. Для коррозионных сред, нефти и нефтепродуктов рабочий диапазон температуры составляет от −20 до 150 °C. В зависимости от среды допускается изменение материала, уплотнения или установка системы охлаждения. Секционная конструкция включает статор, ротор и опорные узлы. Статор образован всасывающей, промежуточными и напорной секциями с диффузором, соединенными стяжными элементами; всасывающий патрубок обычно направлен горизонтально, а напорный — вверх. Ротор состоит из вала, рабочих колес, балансировочного диска и втулки: вал передает мощность колесам, диск уравновешивает осевое усилие, а втулка защищает вал. Опорный узел собран из корпуса, подшипника и крышки; применяются подшипники скольжения с разбавленным маслом либо подшипники качения с консистентной смазкой. Уплотнение вала обычно выполнено с мягкой набивкой и водяным затворным кольцом; напорная вода от самого насоса или внешнего источника охлаждает, смазывает и герметизирует узел, а в отдельных исполнениях применяется механическое уплотнение. Привод осуществляется непосредственно от двигателя через упругую муфту; при взгляде от двигателя в сторону агрегата вращение происходит по часовой стрелке. Давление на входе составляет менее 0,6 МПа.

Наименование производителя

D Series Horizontal Multistage Centrifugal Pump, Oil Pump, Clean Water Pump
