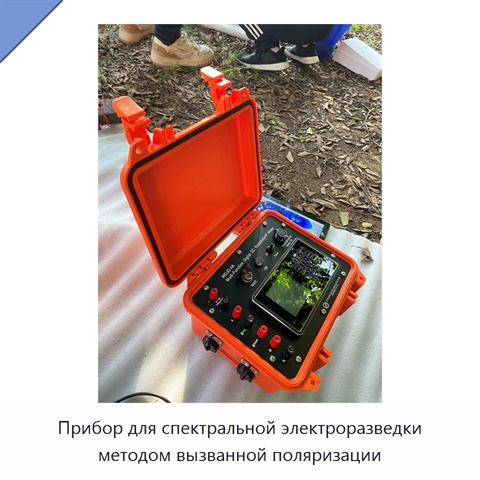

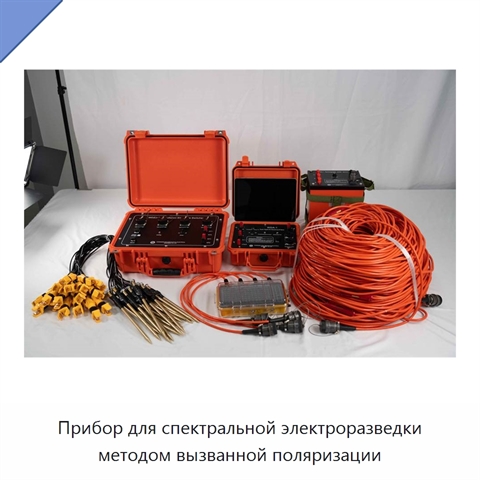

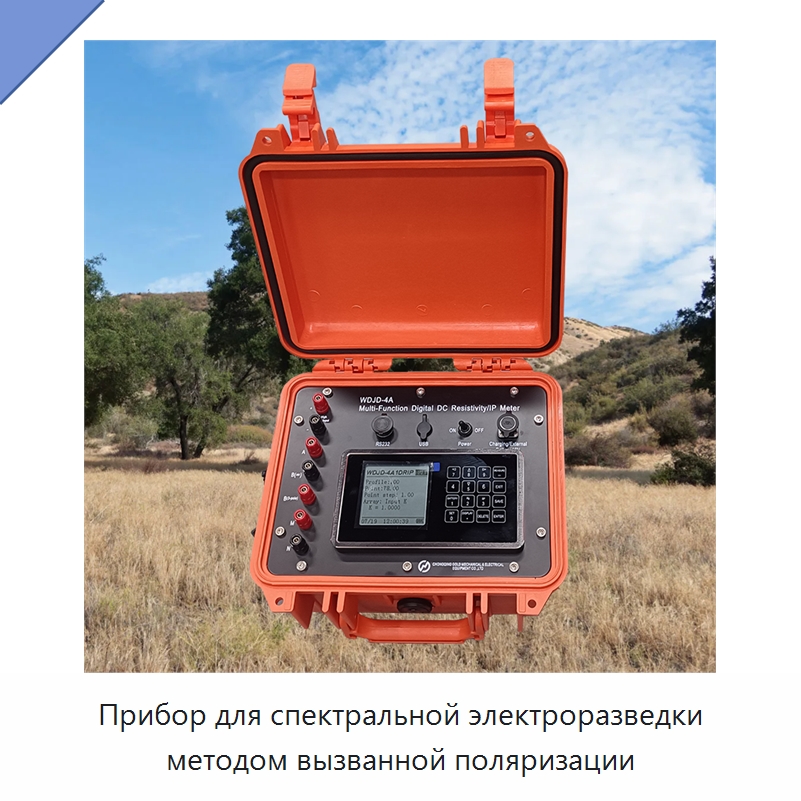

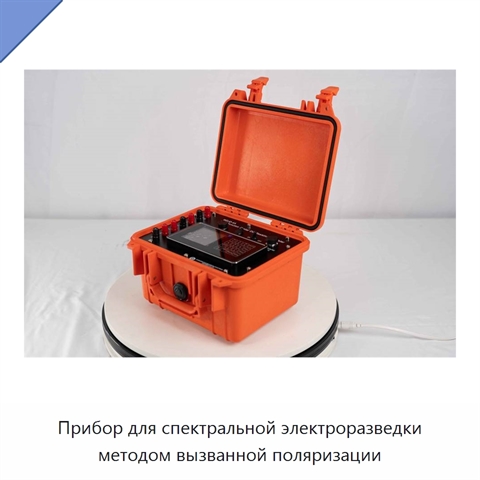

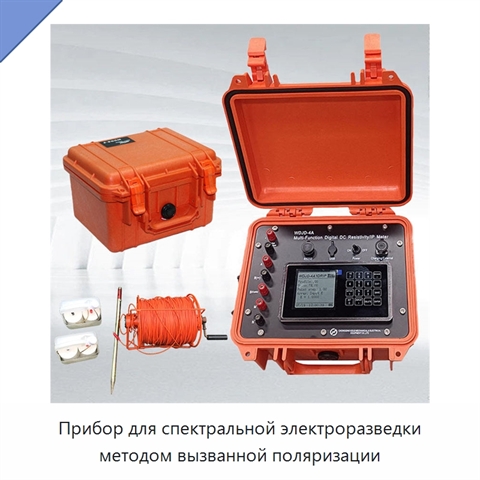

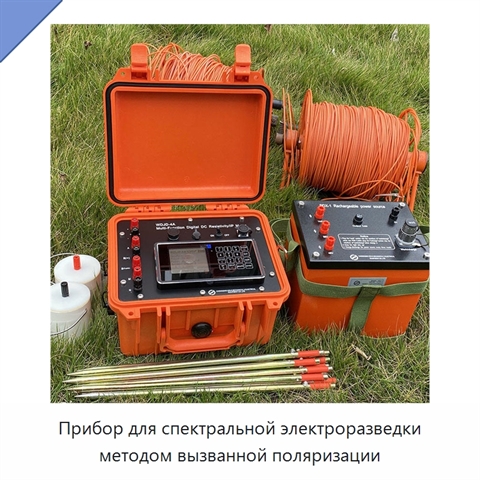

Прибор для спектральной электроразведки методом вызванной поляризации

Прибор выполняет измерения методом вызванной поляризации с программируемым токовым возбуждением и спектральной обработкой отклика в реальном времени. Оператор задаёт ширину импульса, рабочий цикл, суперпозицию от 2 до 8 частот или полностью пользовательскую форму через графический интерфейс; источник тока на основе прямого цифрового синтеза обеспечивает разрешение 1 мкс, а библиотека содержит стандартный сигнал во временной области, режим полного рабочего цикла, псевдослучайную двоичную последовательность и многочастотную гармоническую форму. Передатчик переключает положительную и отрицательную полярности с длительностью установления менее 10 мкс. Синхронный приёмник регистрирует полную кривую затухания напряжения в нескольких окнах, числом до 24, и сохраняет её для последующего расчёта параметров модели Коула-Коула: удельного сопротивления, зарядимости, постоянной времени и показателя частотной зависимости. Получаемый набор данных помогает различать типы минералов, содержание глины и геометрию порового пространства, неразличимые при оценке одного параметра. Адаптивный контур подстраивает режим по характеристикам отклика: при сильном быстром затухании сокращается продолжительность регистрации и ускоряется сбор, а при слабом длительном отклике увеличиваются накопление и точность. Он также выявляет электромагнитную связь, искажающую результаты при малом расстоянии между электродами, после чего отмечает затронутые данные или применяет коррекцию непосредственно во время измерения. Необработанные ряды отсчётов можно экспортировать во внешнее программное обеспечение для индивидуальной обработки и исследования новых параметров вызванной поляризации и петрофизических взаимосвязей.
