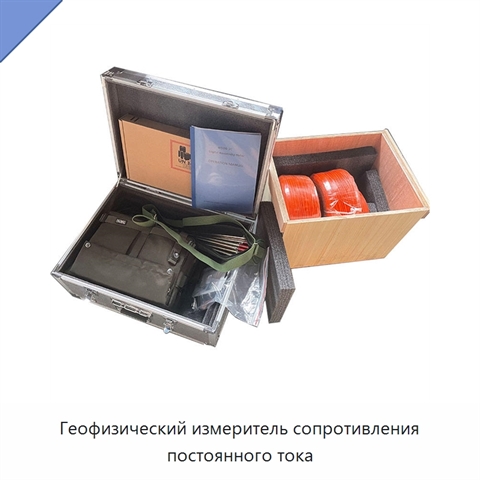

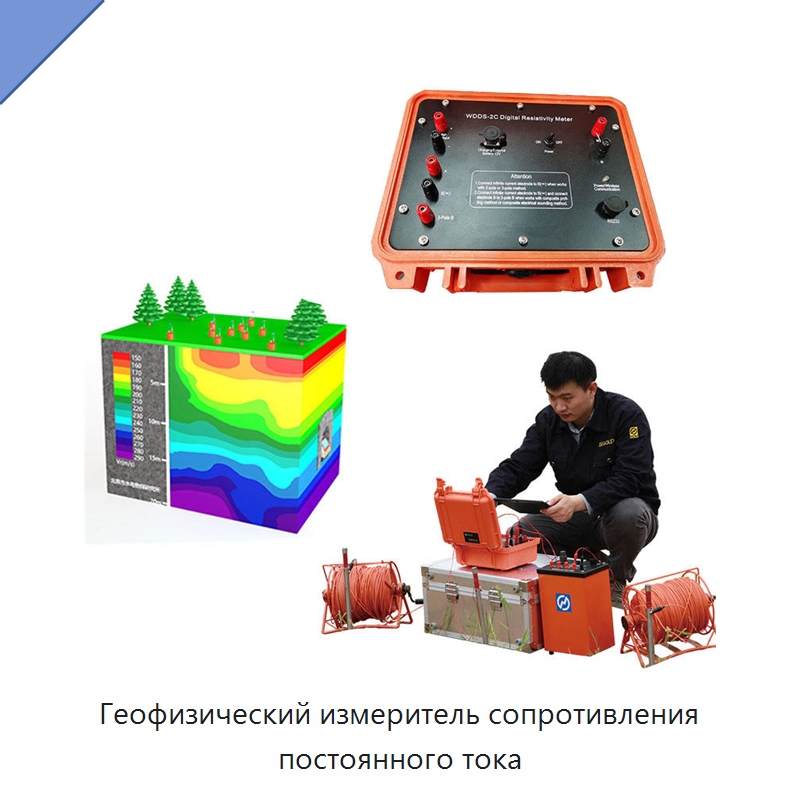

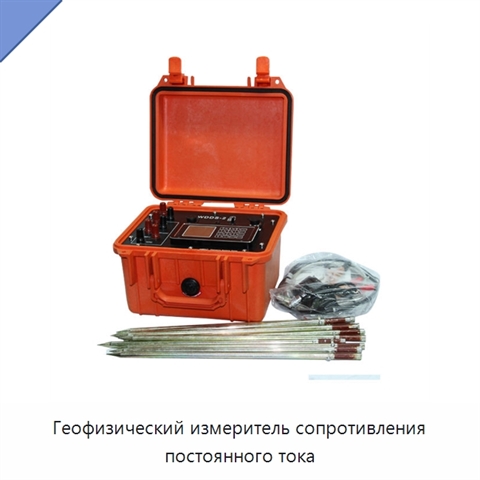

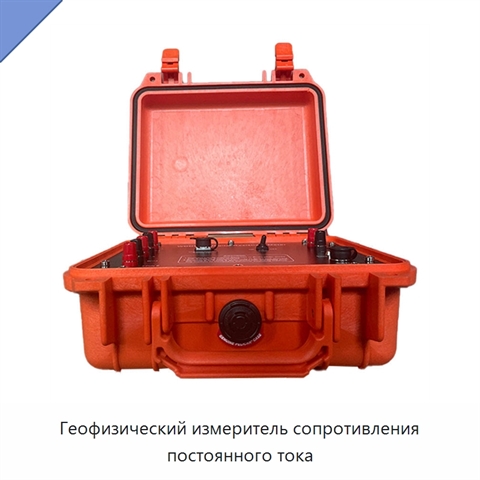

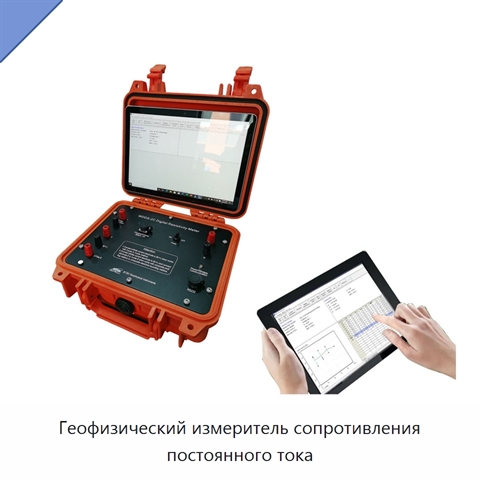

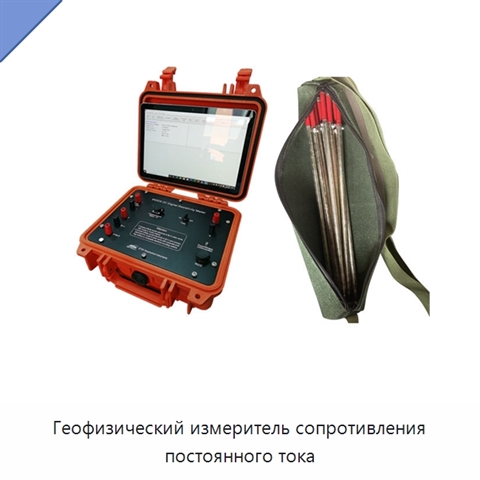

Геофизический измеритель сопротивления постоянного тока

Прибор выполняет геофизические измерения удельного электрического сопротивления, позволяя исследовать распределение электропроводности в подземной среде по прохождению тока. В одном измерении используются четыре электрода: через два токовых электрода в грунт подаётся постоянный ток, а два потенциальных электрода регистрируют разность потенциалов. Полученное кажущееся удельное сопротивление характеризует материалы между потенциальными электродами. При электрическом профилировании расстояние между электродами сохраняют и перемещают массив вдоль линии наблюдений; при электрическом зондировании положение точки оставляют неизменным, а межэлектродные расстояния увеличивают для исследования более глубоких слоёв. Приёмная часть имеет 24-разрядное аналого-цифровое преобразование, диапазон канала напряжения ±32 В и входной импеданс не менее 50 МОм. Точность измерения напряжения составляет ±0,2 % ±1 единица при Vp не менее 5 мВ и ±1 % ±1 единица при 0,1 мВ ≤ Vp < 5 мВ; компенсация самопроизвольной поляризации регулируется в диапазоне ±10 В. Канал тока рассчитан на 6 А и обеспечивает точность ±0,2 % ±1 единица при Ip не менее 5 мА либо ±1 % ±1 единица при 0,1 мА ≤ Ip < 5 мА. Подавление промышленной помехи частотой 50 Гц превышает 80 дБ. Передающая часть имеет максимальную мощность 9000 Вт, максимальное напряжение питания ±1500 В, максимальный ток питания ±6 А и импульсы длительностью от 1 до 60 с при соотношении 1:1. Предусмотрены защита приёмной части от импульсного перенапряжения, а передающей части — от перенапряжения, сверхтока и обрыва цепи AB. Память сохраняет настройки и результаты при отключении питания; предусмотрены компьютерный интерфейс и диагностическая программа. Герметичный корпус защищён от воды и пыли. Рабочая температура составляет от −10 до +50 °C, температура хранения — от −20 до +60 °C. Масса не превышает 4 кг, габариты — 270 × 246 × 123 мм.

Наименование производителя

DC Ohm Meter Resistivity Meter for Groundwater Exploration Surface Resistance Meter, Geophysical Resistivity Meter and IP Measuring Underground Water Detector
