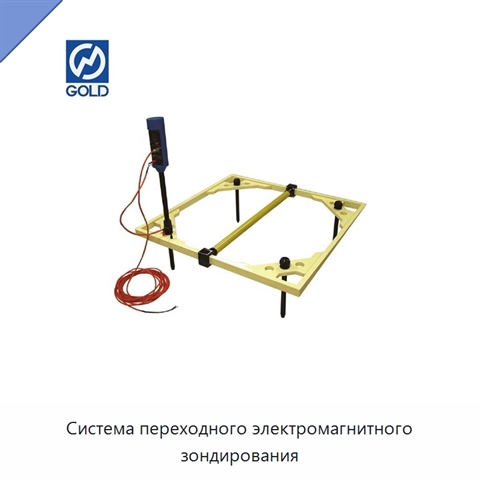

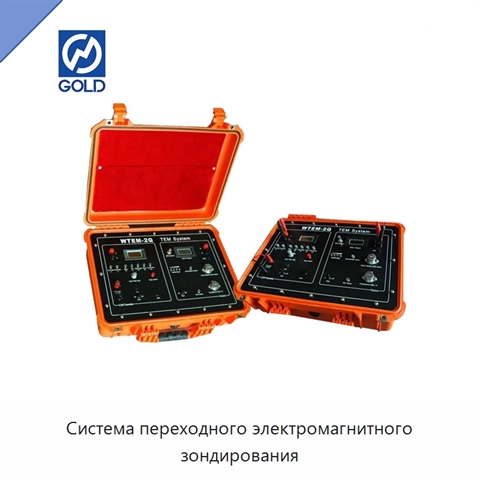

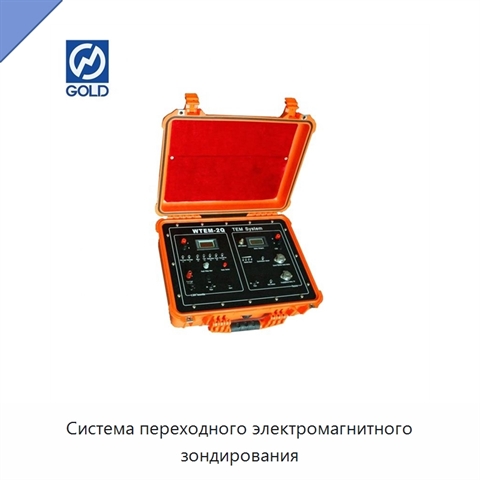

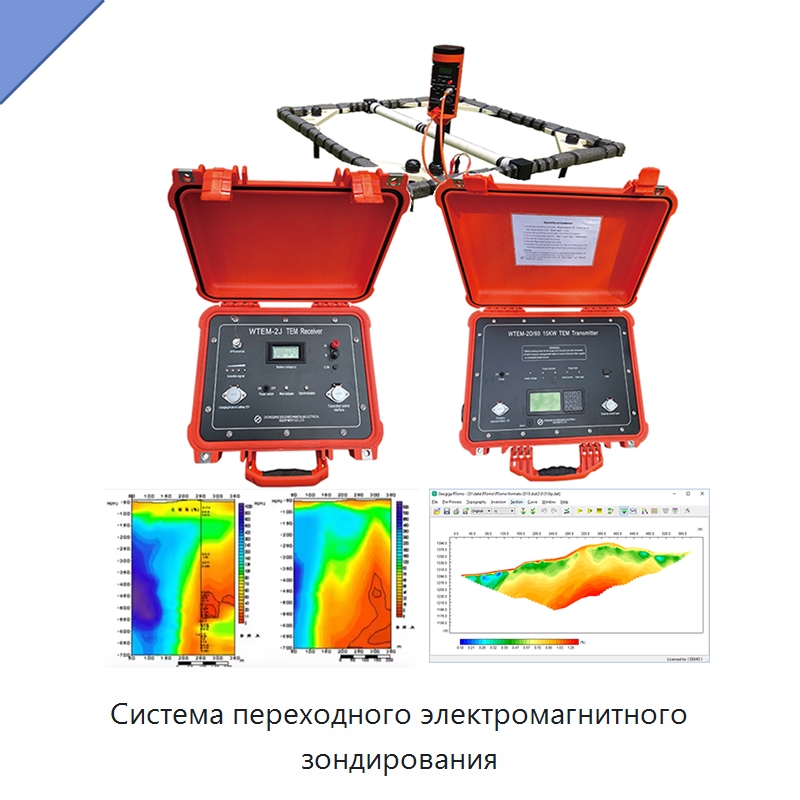

Система переходного электромагнитного зондирования

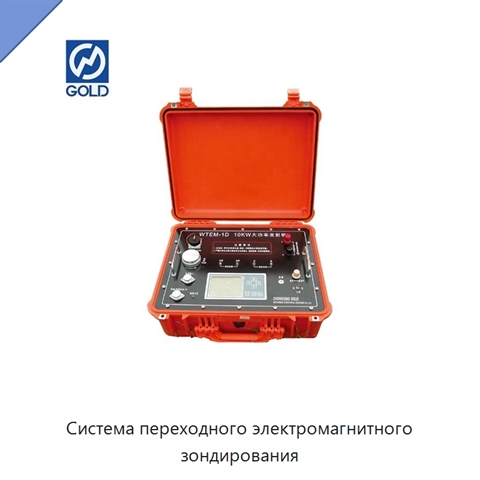

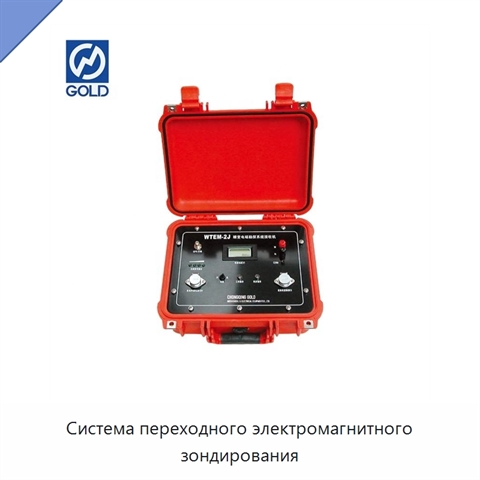

Система включает приемник для переходного электромагнитного зондирования и передатчик мощностью 10 кВт; приемник можно применять с передатчиком большой мощности для глубинной разведки и с маломощным передатчиком для мелкого зондирования. Приемник имеет один канал, предусилитель с коэффициентом усиления 8,32 и основной усилитель с коэффициентами 1, 2, 34, 16, 32, 64 и 128; полоса пропускания составляет 0-50 кГц при линейно-фазовом фильтре, полная полоса составляет 0-400 кГц. Разрядность аналого-цифрового преобразования равна 16 бит, минимальный интервал выборки составляет 1 мкс, суммарная погрешность кварцевого генератора не превышает 5×10^-9; число трасс равно 50, число накоплений настраивается в диапазоне от 1 до 9999. Синхронизация выполняется по кабелю, питание обеспечивается встроенной аккумуляторной батареей 12 В с поддержкой внешнего источника, время работы превышает 10 часов, рабочая температура находится в диапазоне от -10 до 50 °C. Передатчик создает напряжение 200 В и ток 50 А, точность измерения тока равна 1%; частоты питания равны 0,0625, 0,123, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц, а напряжение отображается на жидкокристаллическом дисплее с разрешением 0,1 В. Число каналов задается оператором, их распределение может быть линейным или логарифмическим; программно управляемый аппаратный фильтр уменьшает влияние атмосферных помех и промышленной сети с частотой 50 или 60 Гц. Управление и контроль отбора данных выполняются через КПК по беспроводной связи, при этом на месте доступны настройка параметров, отображение, сохранение и построение графиков. В составе предусмотрен выключатель быстрого отключения, а функция времени отключения передает программному обеспечению точное значение времени для интерпретации.
