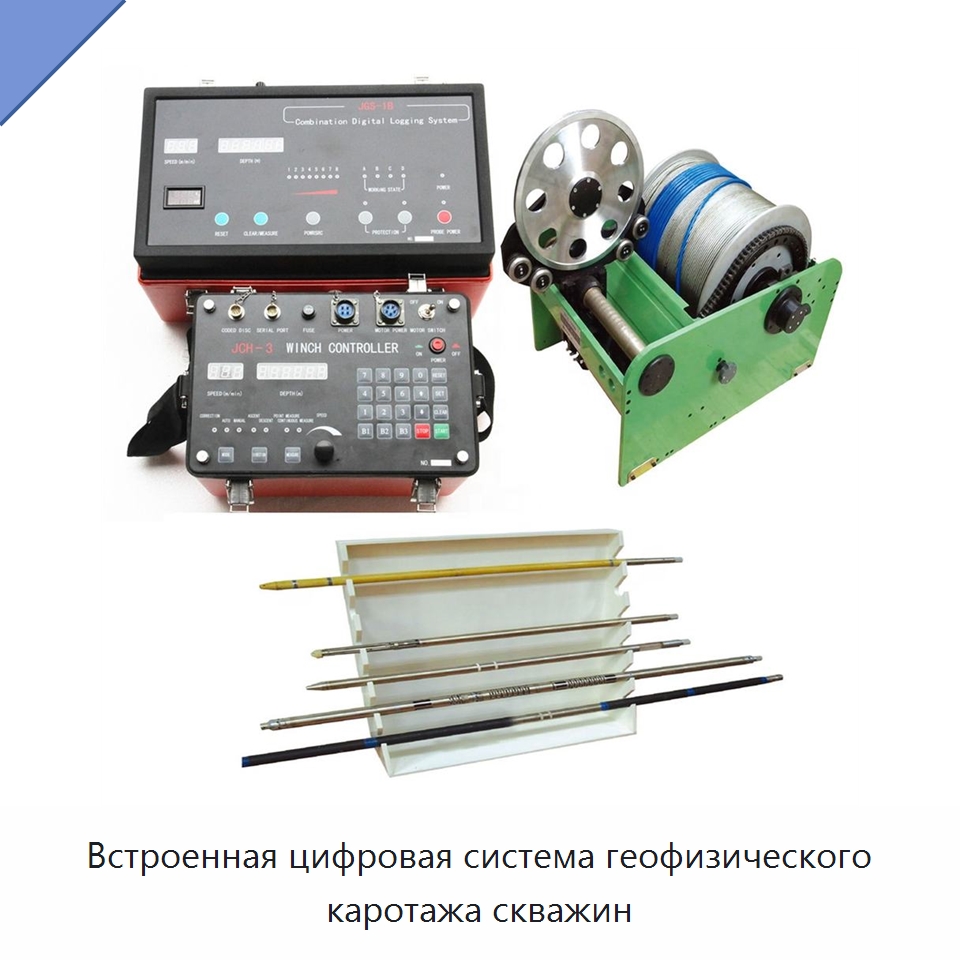

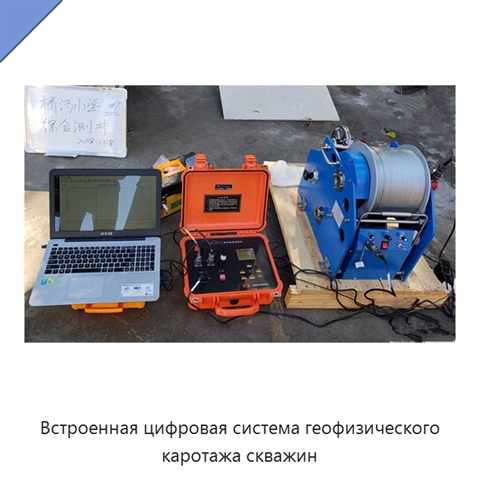

Встроенная цифровая система геофизического каротажа скважин

Система предназначена для полевых работ и подключения к цифровым системам каротажа с различными скважинными зондами. Она объединяет наземный прибор, измерение глубины и питание скважинных приборов, обрабатывает параметры каротажа и передаёт необходимые данные на компьютер. Поддерживается подключение зондов с тремя боковыми измерениями, магнитного трёхкомпонентного зонда, акустического зонда для измерения скорости звука, радиоактивного плотностного зонда, температурного зонда для скважин, цифрового каверномерного зонда, одноканального сцинтилляционного радиационного детектора, высокоточного инклинометрического зонда, электродного зонда, электромагнитного и турбинного расходомеров. Устройство имеет малую массу, простое обслуживание, устойчивость к сейсмическим воздействиям, температуре и влаге. Измерение глубины выполняется по фотоэлектрическому импульсному сигналу с частотой 3600 импульсов на метр, точность измерения составляет 0,1 %. Рабочее напряжение питания — 220 В с допуском ±15 %. Рабочая температура окружающей среды составляет от -20 до 45 °C, влажность — 90 % при 45 °C. Уровень обнаружения скважинного сигнала находится в диапазоне от ±0,5 до ±12 В. Выходной интерфейс USB доступен опционально. Выход питания для скважинных приборов обеспечивает постоянный ток 20 или 40 мА при напряжении холостого хода 200 В. Масса устройства — 3 кг, размеры — 375 × 263 × 152 мм.
