Контрольно-измерительное оборудование для буронабивных свай

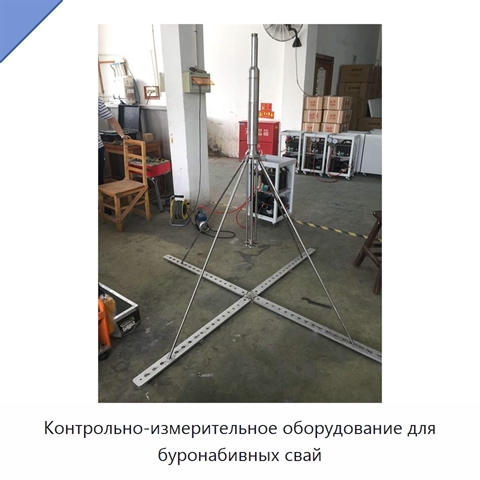

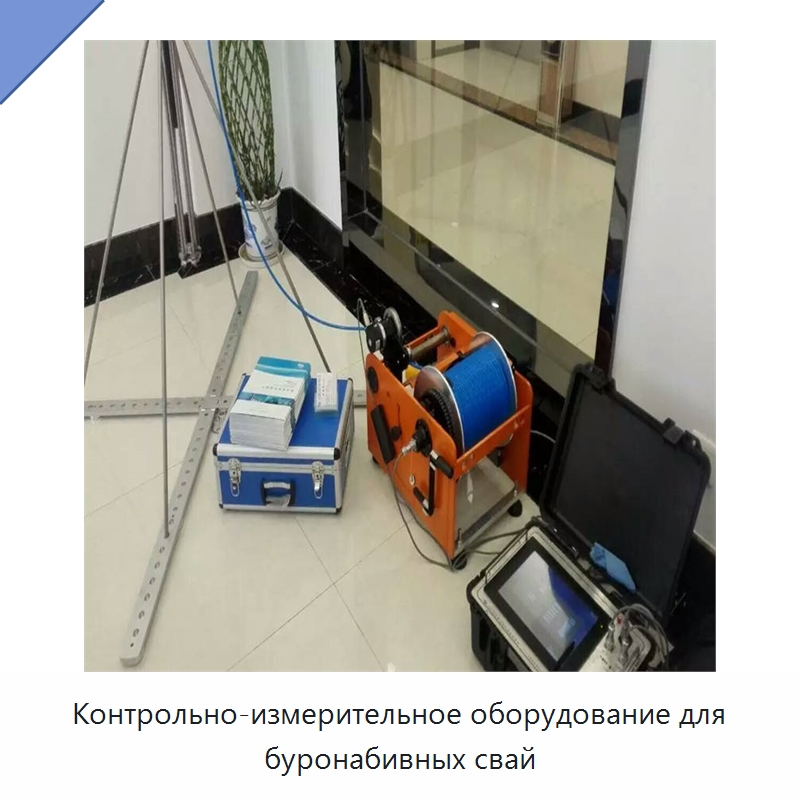

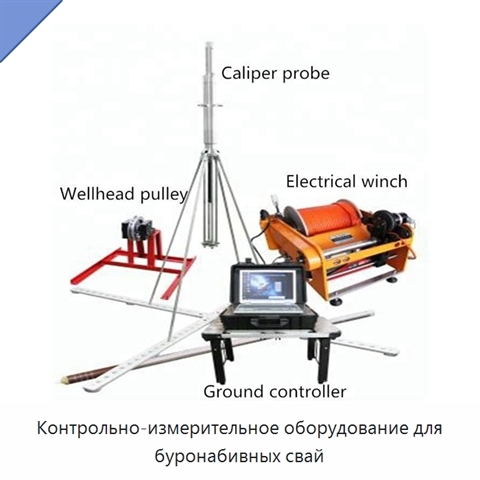

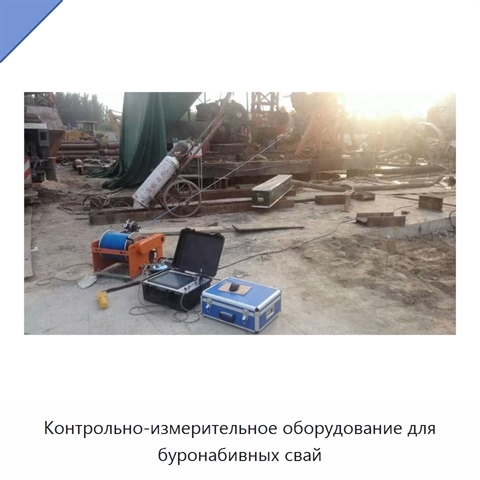

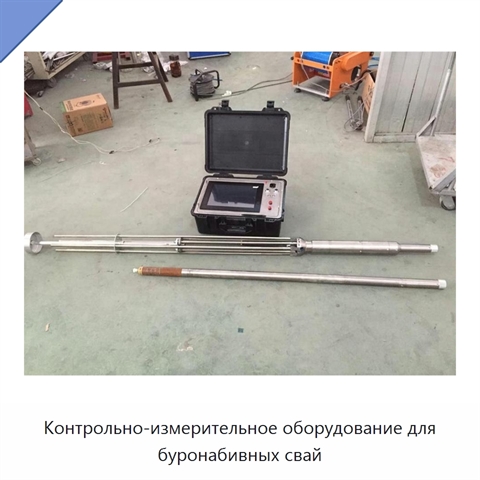

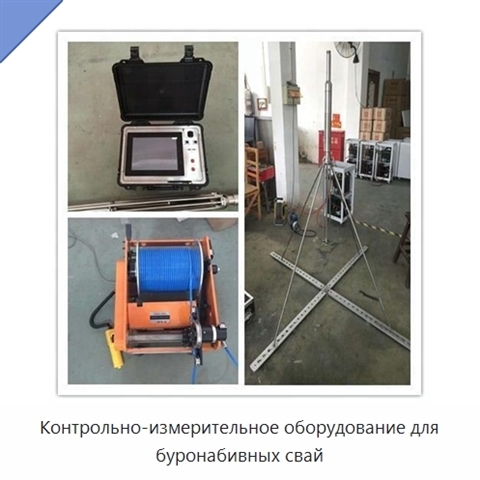

Система включает блок управления, комбинированный измерительный зонд для кавернометрии, инклинометрии и определения толщины осадка, автоматическую кабельную лебёдку и шкив. Подземные измерительные зонды выполнены в цифровом исполнении и изготовлены из нержавеющей стали. Комбинированное исполнение упрощает эксплуатацию. Блок управления построен на базе промышленного компьютера, обладает устойчивостью к помехам и автоматически определяет модель подземного зонда. Диаметр отверстия измеряется в диапазоне 500–1600 мм, вертикальность — в диапазоне 0–10° с разрешением 0,01°, а предельная погрешность для этих измерений составляет соответственно не более ±5 мм и ±0,1°. При определении толщины осадка диаметр подземного зонда составляет 40 мм, расстояние между электродами — 20 мм ±0,5 мм, а погрешность измерения удельного сопротивления — не более 5%. Кабель лебёдки имеет длину 100 м, тяговое усилие составляет не менее 0,35 т, усилие вырыва — 0,65 т. Скорость укладки кабеля равна 10 м/мин. Для индикации глубины установлен предел 1‰. Масса лебёдки составляет 50 кг, мощность двигателя — 550 Вт. Габаритные размеры равны 600×450×350 мм, а высота при ручном управлении — 600 мм. Управление выполняется двухнаправленным переключателем; предусмотрены автоматическая укладка кабеля и ручная намотка.

Наименование производителя

Digital Construction Bored Pile Poreforming Detecting Equipment
