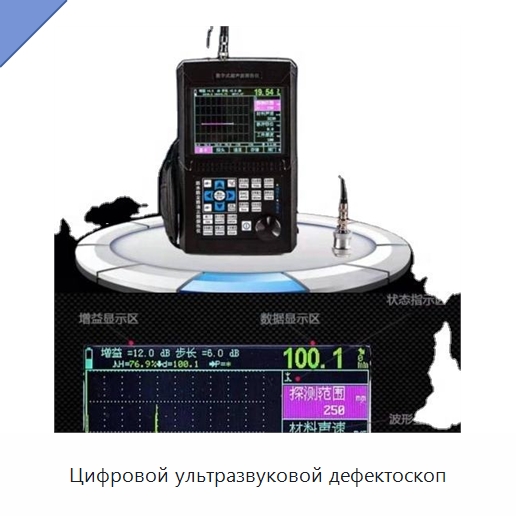

Цифровой ультразвуковой дефектоскоп

Малая ближняя мёртвая зона прибора позволяет работать с трубами малого диаметра и тонкими стенками. Однокнопочная автоматическая калибровка определяет нулевую точку, коэффициент преобразования и передний фронт зонда, а также скорость звука материала. Положение эхосигнала отображается по трём шкалам: глубине, горизонтальному положению и расстоянию; дополнительно показываются уровень, амплитуда, эквивалентный уровень в децибелах и апертура. Автоматическая регулировка усиления, построение огибающей эхо-сигнала и запоминание пиков повышают эффективность работы. При контроле поковок прямым преобразователем прибор находит максимальную волну дефекта и рассчитывает апертуру. Предусмотрены 100 независимых каналов с возможностью расширения, ввод и хранение стандартов дефектоскопии, а также сохранение и воспроизведение 50 разверток эхосигнала и наборов данных. Доступны 13 встроенных стандартов и ввод пользовательских стандартов. Ширина и интенсивность импульса излучения регулируются. Для оценки сигналов предусмотрено автоматическое построение кривых по участкам; число точек выборки не ограничено, возможны их коррекция и компенсация. Подключение к компьютеру обеспечивает управление данными и экспорт отчётов о дефектоскопии в табличном формате с подготовкой к печати на бумаге формата А4. Экран отображает 260000 цветов, имеет высокую яркость и регулируемую подсветку для работы при сильном и слабом освещении. Питание от литиевой батареи обеспечивает непрерывную работу в течение 10 часов. Часы реального времени сохраняют дату и время контроля. Защита от отключения питания предотвращает потерю сохранённых данных, а цифровое подавление не влияет на усиление и линейность. Компенсация усиления корректирует ослабление сигнала из-за шероховатости или криволинейности поверхности, а также при контроле толстого изделия на большом расстоянии. Прибор защищён от воды, масла и пыли; его срок службы в несколько раз превышает срок службы обычных дефектоскопов. Параметры контроля можно проверять автоматически или задавать заранее.
