Артикул: 434-256
Модель: ЛКУ-29(1П)
Секция: Дополнительная

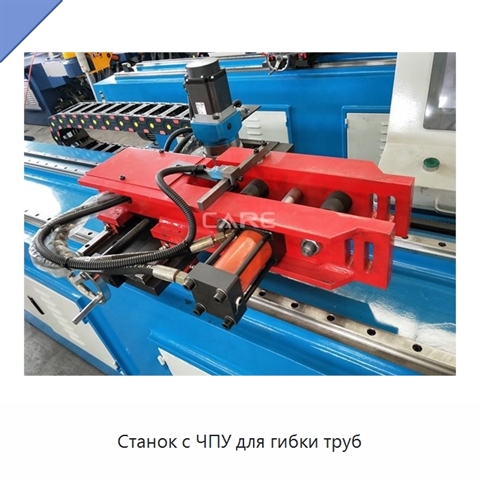

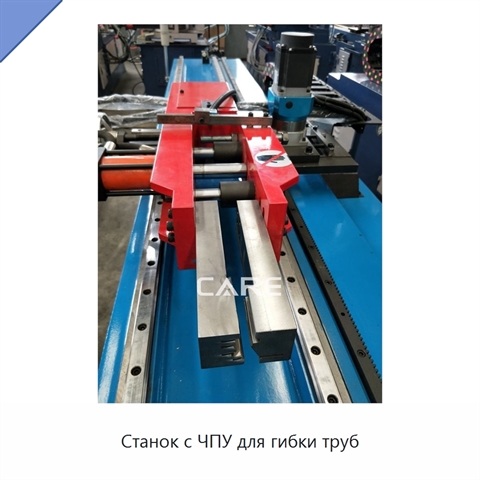

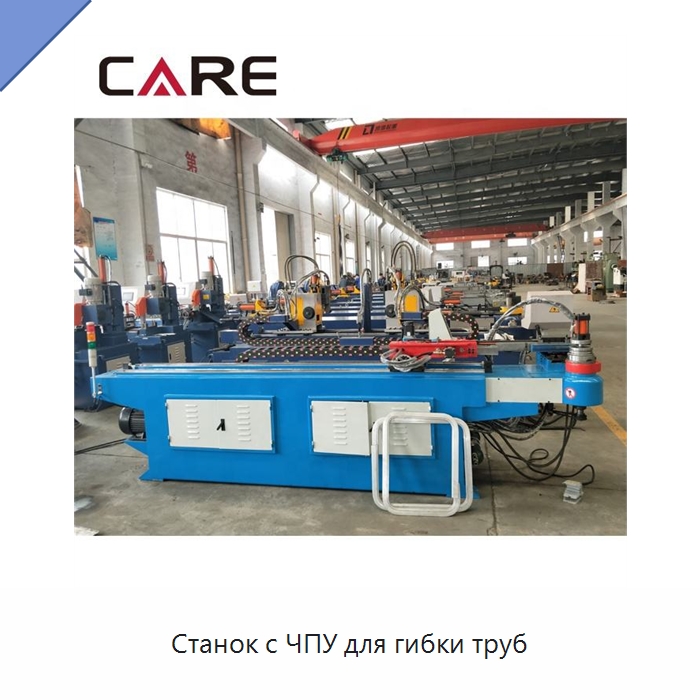

Станок с ЧПУ для гибки труб

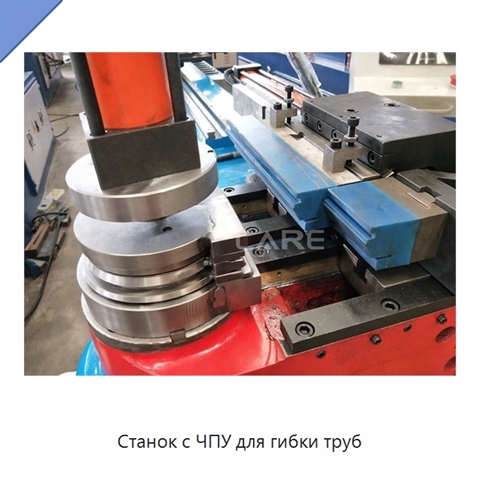

Интерактивный сенсорный экран ПЛК позволяет выбирать автоматический или ручной режимы работы; предусмотрены диагностика системы и интерфейс на нескольких языках. Стандартное направление гибки — по часовой стрелке. Зажим зажимной и прижимной матриц, а также зажим с опусканием имеют гидравлическое исполнение. Прижимная матрица прямого действия оснащена клапаном регулировки скорости. Память станка рассчитана на хранение до 500 программ, в каждой программе допускается до 32 гибов. Для осей Y, B и C задаются независимые программируемые скорости, а для каждого угла гибки настраивается упругий возврат материала. Перед последним гибом труба освобождается автоматически. Ось гибки приводится цилиндром, а подача и вращение выполняются сервомоторами. Цикл запускается ножной педалью, охлаждение обеспечивается воздушной системой. В комплект входят одна оснастка для гибки протяжкой, кронштейн зачистной матрицы, стержень дорна, руководство по эксплуатации и техническому обслуживанию, а также ящик с отрегулированными инструментами. Максимальный профиль для гибки составляет 60 мм, максимальный угол — 185°, максимальный ход подачи — 2000–3000 мм. Скорость гибки равна 138°/с, точность гибки — ±0,15°, скорость подачи — 200–1200 мм/с, точность подачи — ±0,15°. Суммарная мощность составляет 8 кВт, гидравлическое давление — 12 МПа, масса — 1500 кг. Габариты по длине, ширине и высоте — 4100×900×1200 мм.
Задать вопрос Искать на Baidu
Какую задачу решает станок для гибки труб
Станок для гибки труб предназначен для получения повторяемых гибов из стали, нержавеющей стали, алюминия, титана и латуни.
Характеристики ЛКУ-29(1П)
Модель (по базе 91Т)ЛКУ-29(1П)
Автоматизацияавтоматическая
Основные компонентыПЛК, двигатель, подшипник, мотор, сосуд под давлением, шестерня, насос, редуктор
Ключевые преимуществавысокая производительность
Материал / обрабатываемый металлалюминий, алюминиевый сплав, нержавеющая сталь, латунь, медь, углеродистая сталь
Станок для гибки труб - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЛКУ-29(1П) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЛКУ-29(1П) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Дата последней проверки актуальности информации: 21.09.26
Производитель и технические характеристики подтверждены.
