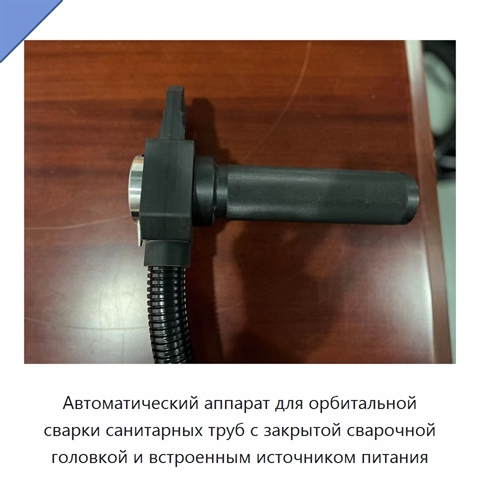

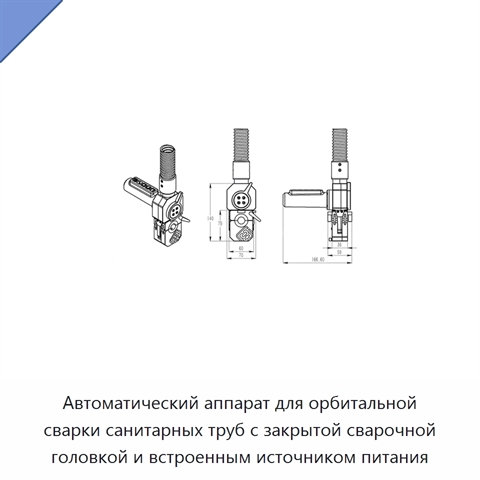

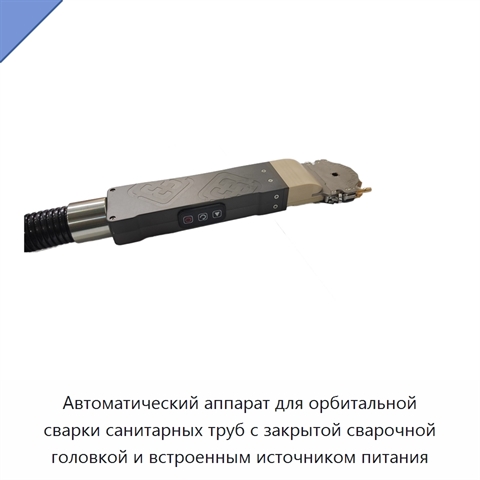

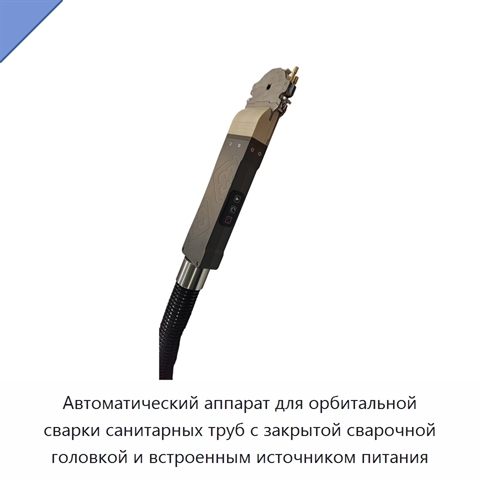

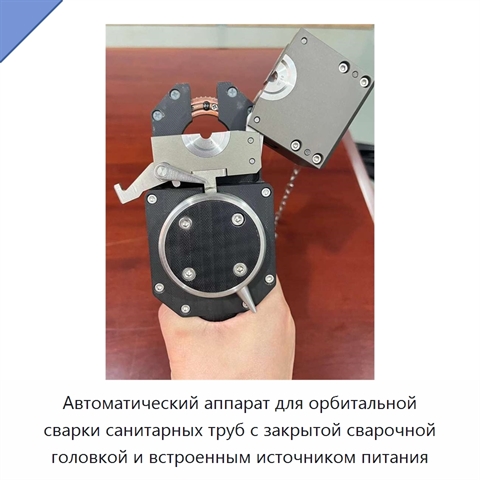

Автоматический аппарат для орбитальной сварки санитарных труб с закрытой сварочной головкой и встроенным источником питания

Автоматический аппарат с закрытой сварочной головкой объединяет программно управляемый сварочный источник питания и головку для точной орбитальной сварки труб. Встроенная база данных сварки автоматически формирует сварочные данные; работа начинается после ввода диаметра и толщины стенки трубы. Компактную головку можно удерживать одной рукой; она оснащена воздушным контуром и циркуляционной водяной системой охлаждения для защиты от перегрева. Для пяти исполнений диапазоны диаметров труб составляют 4,0–17,1, 6,0–38,1, 12,7–76,2, 19,05–114,3 и 50,8–168 мм соответственно. Максимальная толщина стенки равна 1,0 мм для первого исполнения и 2,5 мм для каждого из остальных. Во всех исполнениях защитным газом служит аргон; диаметр вольфрамового электрода составляет 1,6 мм в первом исполнении и 1,6/2,4 мм в остальных, а масса головок — 1,5, 2,5, 3,0, 6,0 и 10,0 кг соответственно. Программируемый сварочный источник питания включает систему управления, инверторный блок и бак охлаждающей воды. Диапазон сварочного тока составляет 5–200 А, коэффициент использования — 100 % при 120 А. Цветной сенсорный экран диагональю 10 дюймов имеет графический и пошаговый интерфейс; предусмотрены переключение между китайским и английским интерфейсами, сохранение и печать параметров. В процессе сварки в реальном времени контролируются ток, напряжение и скорость. Защитные функции включают защиту от перенапряжения, сверхтока, утечки, срыва дуги и короткого замыкания вольфрамового электрода, а также обнаружение потери фазы. Габаритные размеры источника питания составляют 500×293×334 мм, масса — 55 кг.

Наименование производителя

E-Work MWF-18 Closed-head TIG Orbital Welding Machine + MWA-200 Power Supply Automatic Sanitary Pipe Welder 1.0mm Wall
