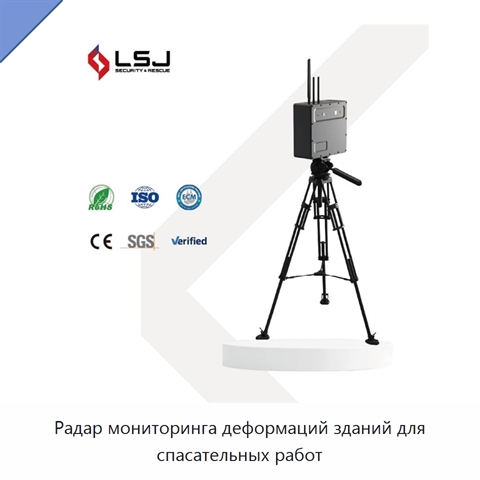

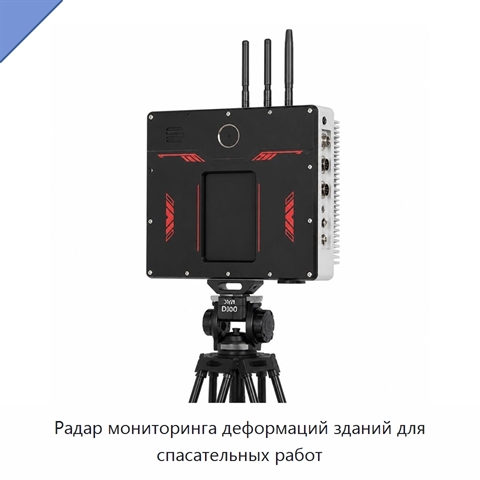

Радар мониторинга деформаций зданий для спасательных работ

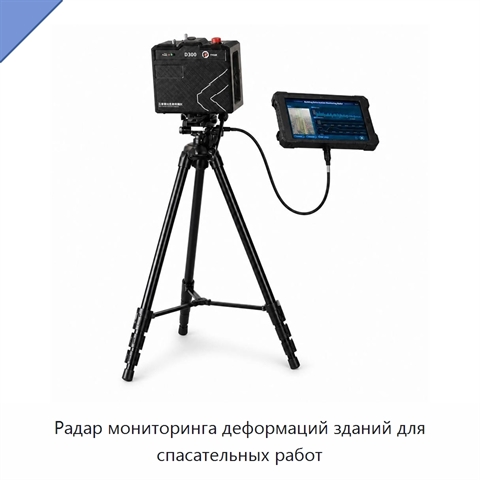

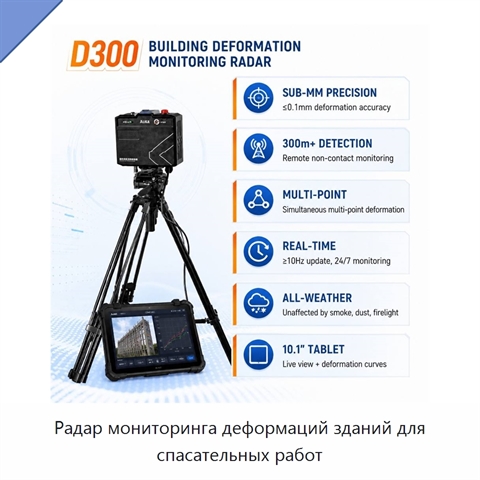

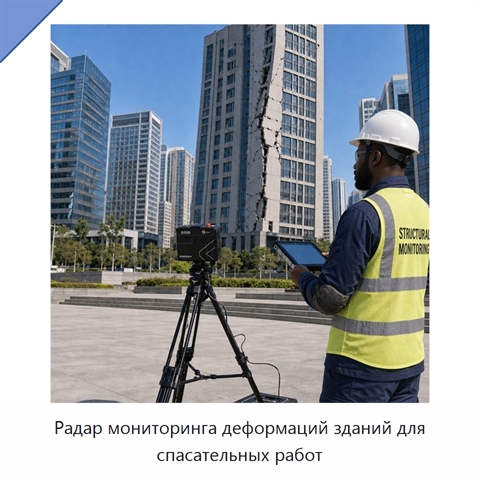

Бесконтактный микроволновый радар предназначен для непрерывного мониторинга деформаций зданий во время спасательных работ после землетрясений и последующего наблюдения за поврежденными конструкциями. Он измеряет смещение нескольких структурных точек с точностью 0,1 мм на расстоянии до 300 м, позволяя фиксировать ранние признаки наклона здания, прогиба стен, провисания балок и осадки фундамента. Двумерные данные отображают величину и направление перемещения, а синхронные измерения помогают выявлять различия в смещениях, неравномерную осадку и асимметричное разрушение. Обновление данных с частотой 10 Гц фиксирует динамическую реакцию конструкции на повторные сейсмические толчки, порывы ветра и ударные нагрузки. При превышении порогов деформации подаются звуковые и световые сигналы. Бесконтактный контроль сохраняется через дым и пыль, при дожде, в темноте и при свете от пожара. Линейные графики в реальном времени выводятся на дисплей с диагональю 256,54 мм и разрешением 1920 × 1200. Камера имеет разрешение 1920 × 1080 и частоту 25 Гц, а автоматический режим съемки при слабом освещении поддерживает наблюдение в условиях недостаточной освещенности. Предусмотрены лазерное измерение расстояния менее 1 м, накопитель объемом 8 + 128 ГБ и степень защиты IP65. Масса основного блока составляет 3,5 кг, терминала 1000 г. Рабочая температура находится в диапазоне от −20 до 55 °C. Работа возможна от мобильного источника питания 12 В при низком энергопотреблении. Совместная работа нескольких устройств обеспечивает охват объекта с разных направлений.

Наименование производителя

Earthquake Rescue Deformation Radar D300 0.1mm Building Monitor 300m 10Hz Aftershock Multi-point Alarm Safety, 0.1mm Precision Deformation Radar D300 Sub-mm Building Displacement Monitor 300m 10Hz Multi-point Alarm Rescue
