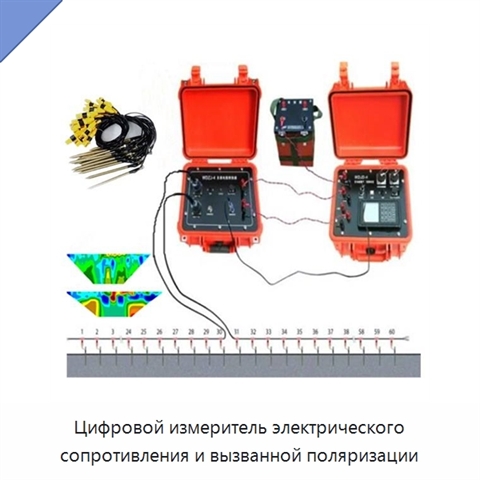

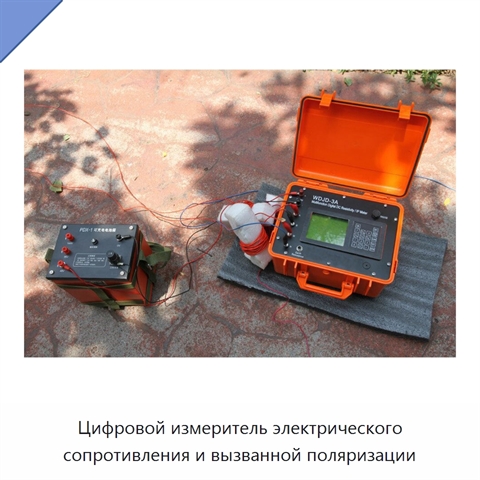

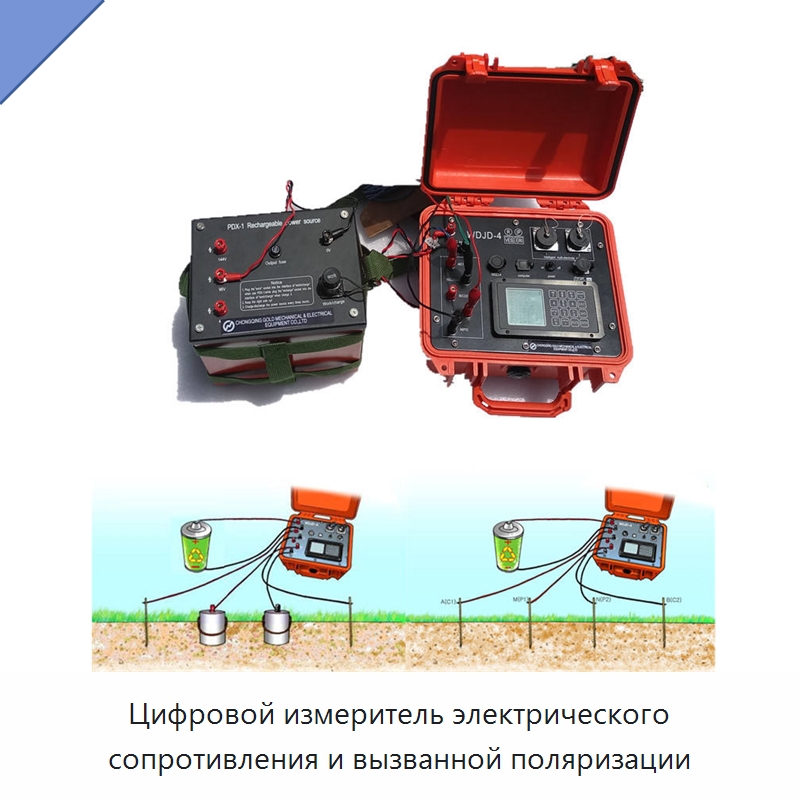

Цифровой измеритель электрического сопротивления и вызванной поляризации

Передающий и приемный блоки объединены в одной переносной легкой конструкции. Предельная мощность передачи составляет 6600 Вт, максимальное напряжение — ±1100 В, а максимальный ток — ±6 А при напряжении не более 900 В. Длительность импульса находится в диапазоне от 1 до 60 с, соотношение длительности импульса и паузы составляет 1:1. Диапазон напряжения 48 В от пика до пика предназначен для получения результатов в области высокого сопротивления. Автоматически компенсируются собственный потенциал, дрейф и поляризация электродов в диапазоне до ±10 В. Приемный блок защищен от переходных перенапряжений; передающий блок защищен от перенапряжения, сверхтока и обрыва цепи. Для общих измерений доступны девять типов электродных массивов, а для многоэлектродной двумерной визуализации — до 18 электродных массивов. Расстояние между электродами вводится или вызывается из программы, а коэффициент геометрии автоматически формируется или рассчитывается вручную. При измерении сопротивления определяются собственный потенциал, кажущееся сопротивление, первичные напряжение и ток; при измерении вызванной поляризации дополнительно определяются семь показателей кажущейся поляризации, полувремя спада и скорость спада. Диапазон измерения напряжения приемной части составляет ±6 В. При напряжении не менее 10 мВ точность составляет ±0,5% ±1 бит, при напряжении менее 10 мВ — ±1% ±1 бит. Входное сопротивление превышает 50 Ом, точность измерения кажущегося сопротивления составляет ±1% ±1 бит, диапазон компенсации собственного потенциала — ±1 В. Измеряемый ток составляет 5 А; при токе не менее 10 мА точность измерения равна ±0,5% ±1 бит, при токе менее 10 мА — ±1% ±1 бит. Подавление помехи частотой 50 Гц превышает 80 дБ. Рабочая температура составляет от −10 до +50 °C при относительной влажности 95%, температура хранения — от −20 до +60 °C. Для питания используются восемь батарей типоразмера D; также предусмотрены никель-кадмиевые батареи того же типоразмера.

Наименование производителя

Electrical Resistivity and IP Meter for Electrical Sounding and ERT Surveys, Geological Exploration Instrument Water Detector WDJD Resistivity and Induced Polarization Equipment
