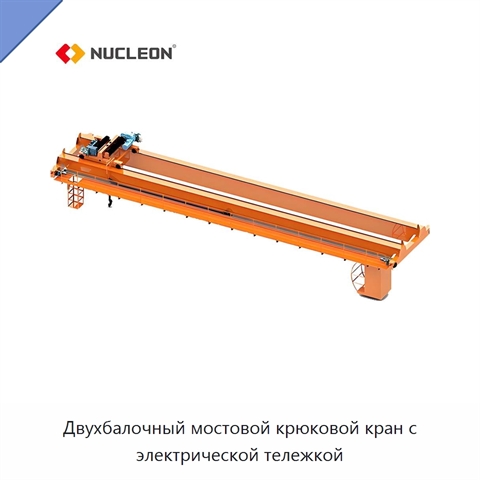

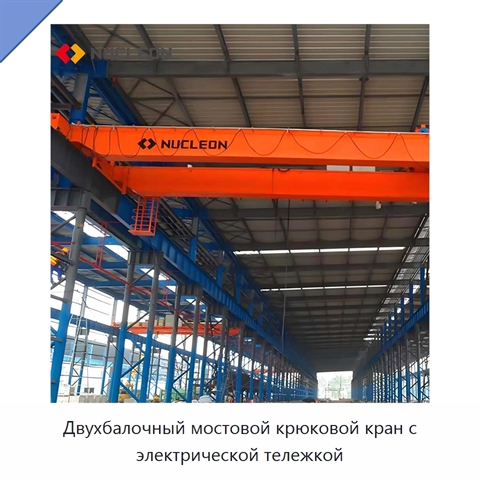

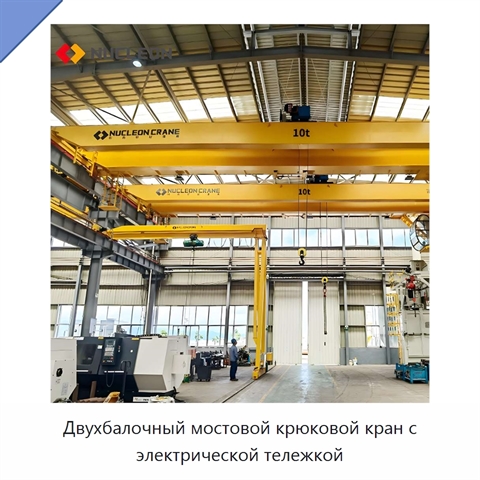

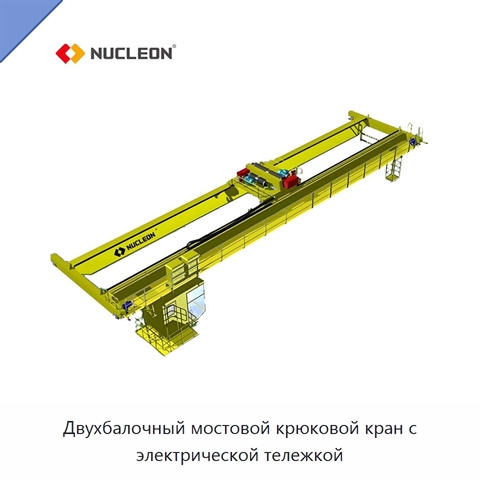

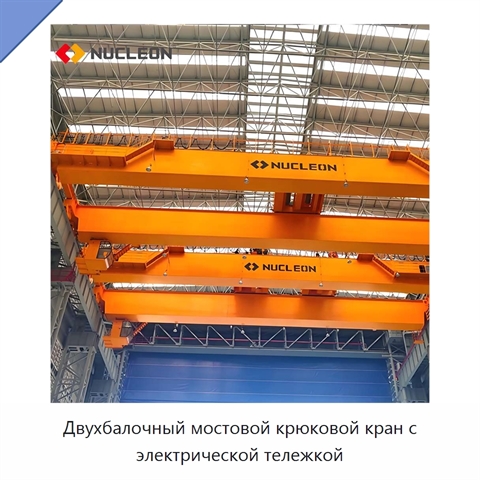

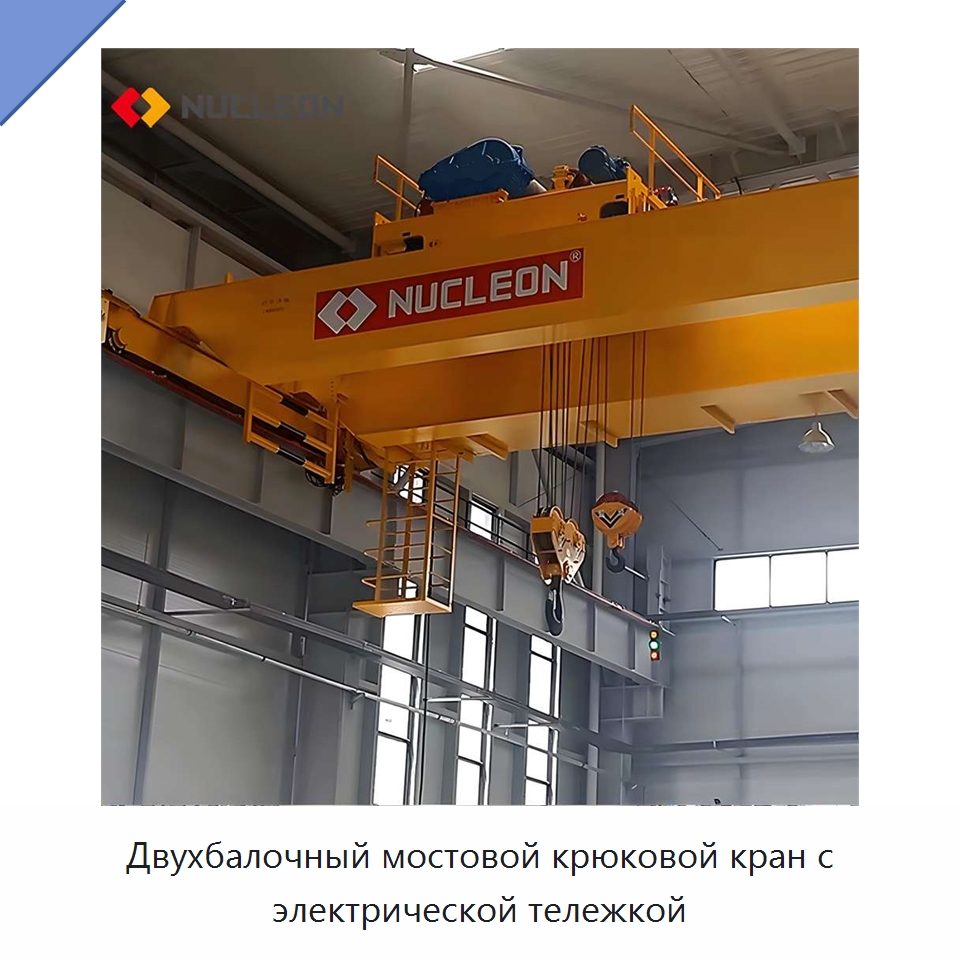

Двухбалочный мостовой крюковой кран с электрической тележкой

Двухбалочный мостовой крюковой кран состоит из балочной рамы, механизма передвижения и тележки с узлами подъёма и перемещения. По главной балке проложен рельс тележки. С внешней стороны обеих главных балок смонтированы площадки: одна используется при монтаже и обслуживании механизма передвижения крана, другая — при монтаже токоподводящего устройства тележки. Под главной балкой подвешена кабина с полным обзором, в которой размещён совмещённый пульт либо отдельный блок управления. Кабину и площадку соединяет боковая лестница. Главные балки соединены с двумя концевыми балками, каждая из которых имеет стык в средней части; соединения выполнены болтами. Рельс крепится по центру главной балки либо со смещением. Концевые балки сварены из прямоугольной трубы или стального листа, а на их концах установлены буферы. Тележка изготовлена с применением прямоугольных труб, оснащена моторным приводом и роликовыми подшипниками с постоянной смазкой. Для колёс обычно применяется высокопрочная сталь или другие прочные сплавы; реборды удерживают колёса на рельсе и предотвращают сход. В колёсах используются роликовые или радиальные подшипники. Двигатель рассчитывается на максимальную поднимаемую нагрузку и может иметь принудительную вентиляцию или естественное охлаждение для предотвращения перегрева при длительной работе. Рабочий класс крана — A5-A6, диапазон температуры эксплуатации — от −25 до 40 °C. Скорость подъёма составляет 5,22-12,6 м/мин, скорость передвижения тележки — 17,7-78 м/мин. Питание осуществляется от трёхфазной сети 380 В, 50 Гц; управление выполняется из кабины или дистанционно. Для безопасности используются аварийная остановка и защита от перегрузки. Кран может оснащаться подвесной магнитной балкой, магнитным патроном, грейфером или С-образным крюком.
