Электрический гидравлический клиновой раскалыватель горных пород

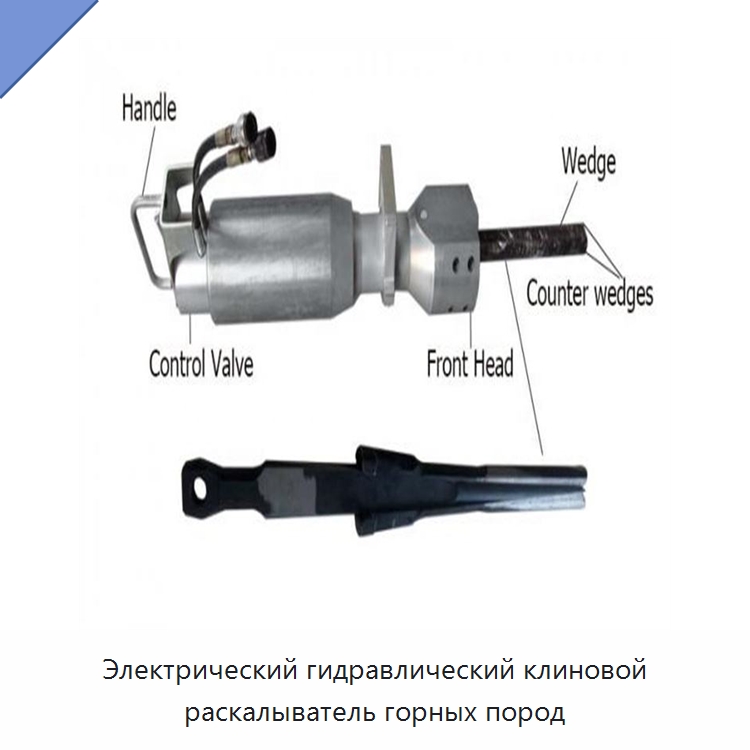

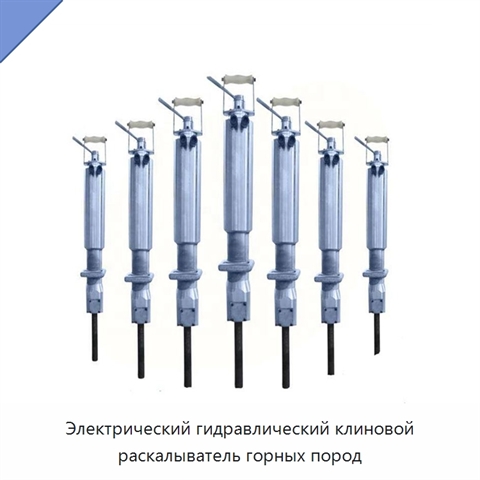

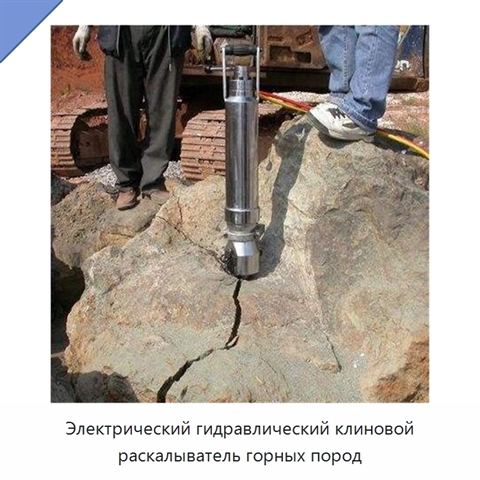

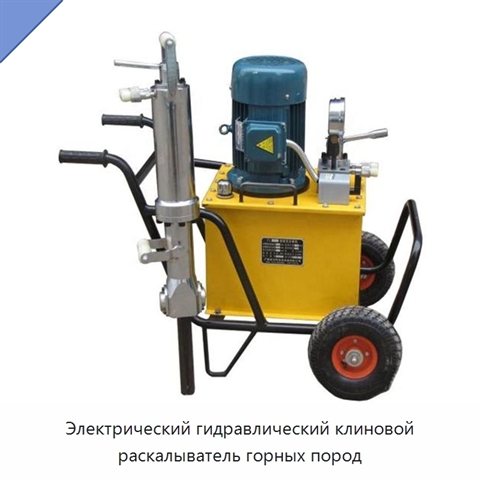

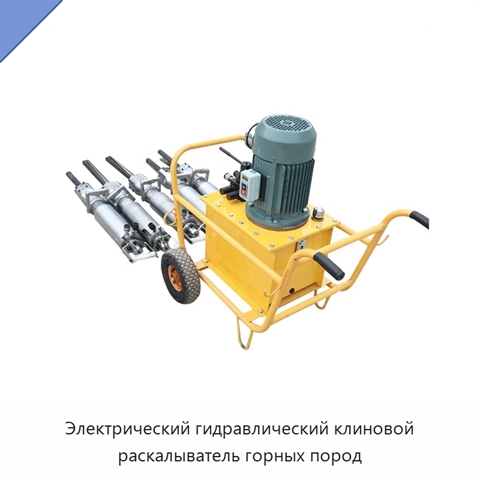

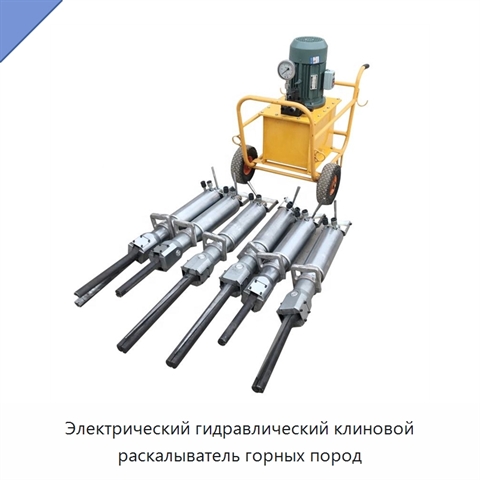

Электрический гидравлический клиновой раскалыватель горных пород использует масло под высоким давлением, создаваемым насосной станцией. По маслопроводу масло поступает в цилиндр раскалывающего устройства и управляет перемещением поршневого штока. Выдвижение штока передаёт усилие на центральный и боковые клинья, обеспечивая раскалывание по клиновому принципу. Все цилиндры работают при давлении до 7100 фунтов на квадратный дюйм. Три исполнения имеют массу 68, 50 и 45 фунтов, общую длину 50 3/4, 40 и 30 дюймов и максимальное расширение 0,75–1,87, 0,78 и 0,33 дюйма соответственно. Для них необходимы отверстия диаметром 1 3/4, 1 3/4 и 1 3/16 дюйма с минимальной глубиной 26, 18 и 12 дюймов. Максимальное усилие раскалывания составляет 385, 220 и 220 тонн соответственно. Наиболее крупный цилиндр предназначен для тяжёлых работ и железобетона, а компактное исполнение — для лёгких работ или ограниченного пространства. Полный комплект включает цилиндр, 30-футовые шланги высокого и низкого давления, гибкие подводки высокого и низкого давления, быстроразъёмные соединения, гидравлический насос и смазку. Насосная станция может иметь электрический или дизельный привод; мощность электрического привода составляет 4 кВт. В состав оборудования входят реверсивные клапаны насоса и клина, манометр, двигатель, маслопроводы высокого и низкого давления, передвижная тележка, быстроразъёмное соединение, ручка, боковой и центральный клинья. Цикл образования трещины занимает 20–30 секунд. Работа выполняется без вибрации и пыли, с низким уровнем шума. На одном раскалывателе можно использовать центральные и боковые клинья разных размеров.
