Артикул: 119-125
Модель: ИГЮ-78-4Н
Секция: Дополнительная

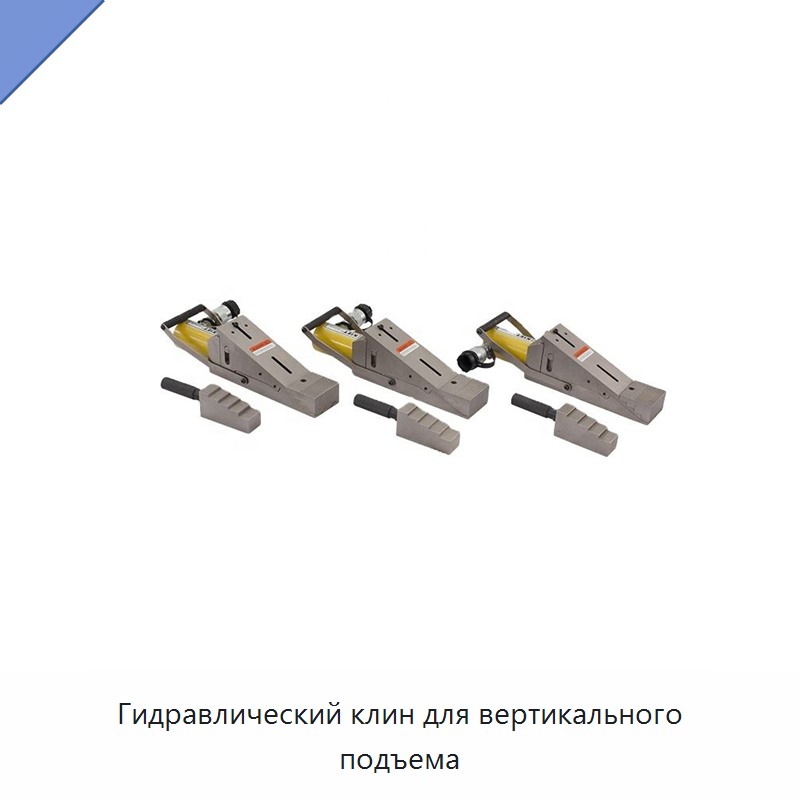

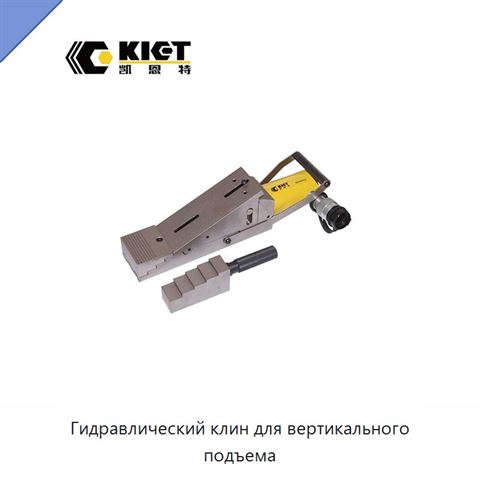

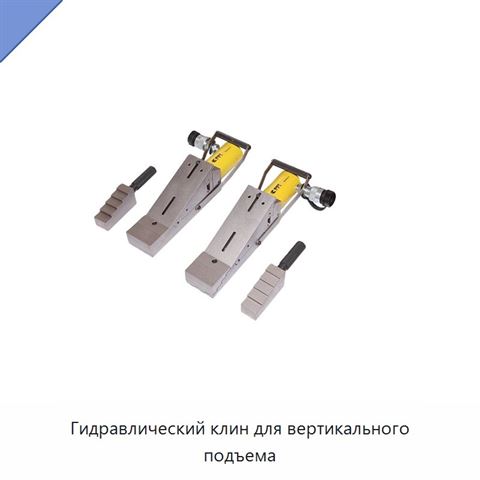

Гидравлический вертикальный подъёмный клин-расширитель с усилием 16 т

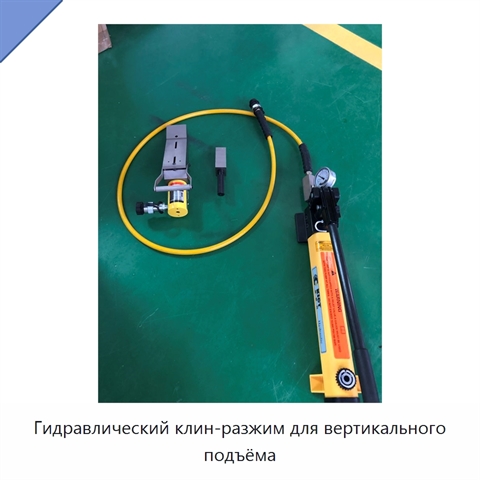

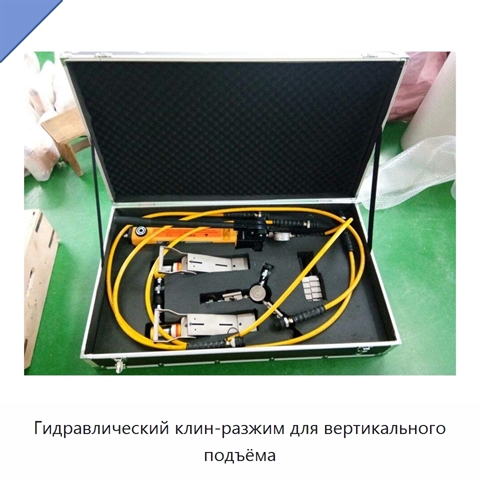

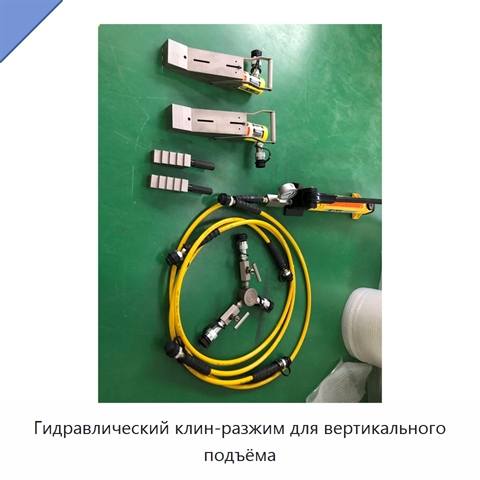

Гидравлический вертикальный подъёмный клин-расширитель обеспечивает прямой вертикальный подъём и раздвижение каждой ступени под полной нагрузкой. Его грузоподъёмность составляет 18 т, а подъёмное усилие — 16 т при рабочем гидравлическом давлении 700 бар. Зазор для установки равен 9,5 мм, минимальный монтажный зазор — 10 мм. Ход подъёма составляет 21 мм; на первой ступени высота подъёма находится в диапазоне 9,25–29,5 мм. Конструкция с взаимной фиксацией клиньев предотвращает изгиб первой ступени и выскальзывание. Односторонний гидроцилиндр работает с пружинным возвратом. В комплект входят предохранительный блок, соединительная муфта и гидроцилиндр.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический вертикальный подъёмный клин-расширитель
Гидравлический вертикальный подъёмный клин-расширитель используют для прямого вертикального подъёма и поэтапного раздвижения под полной нагрузкой при малом монтажном зазоре.
Характеристики ИГЮ-78-4Н
Модель (по базе 91Т)ИГЮ-78-4Н
Ход подъёма (мм)21
НапряжениеНастраиваемое
КомплектацияПредохранительный блок и соединительная муфта
Конструкция клиньевВзаимная фиксация клиньев
Минимальный монтажный зазор10 мм
Направление подъемаПрямое вертикальное
Подъемное усилие16 т
Работа ступенейРаздвижение каждой ступени под полной нагрузкой
Рабочее гидравлическое давление700 бар
Тип гидроцилиндраОдностороннего действия с пружинным возвратом
Гидравлический вертикальный подъёмный клин-расширитель - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ИГЮ-78-4Н под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ИГЮ-78-4Н под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней проверки актуальности данных: 10.08.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Гидравлический вертикальный подъёмный клин-расширитель, также смотрели:
+6 фотоМалогабаритный гусеничный кран-паук грузоподъёмностью 8 т с телескопической стрелой и дистанционным управлением
Модель: ШЭФ-58-2П
Малогабаритный гусеничный кран-паук оснащён телескопической стрелой и дистанционным управлением. Грузоподъёмность составляет 8 т, максимальная высота подъёма — 17,5 м. Ходовая часть и ходовой механизм выполнены гусеничными. Кран имеет сертификацию CE.
+13 фотоМногоступенчатый телескопический гидравлический домкрат 10–135 т, 70 МПа, высота до 1566 мм
Модель: АФЮ-71-7Р
Многоступенчатый телескопический гидравлический домкрат рассчитан на грузоподъёмность 10–135 т и рабочее давление 70 МПа. Корпус изготовлен из легированной стали, а максимальная высота достигает 1566 мм. Телескопическая конструкция включает несколько ступеней или гильз, последовательно выдвигающихся

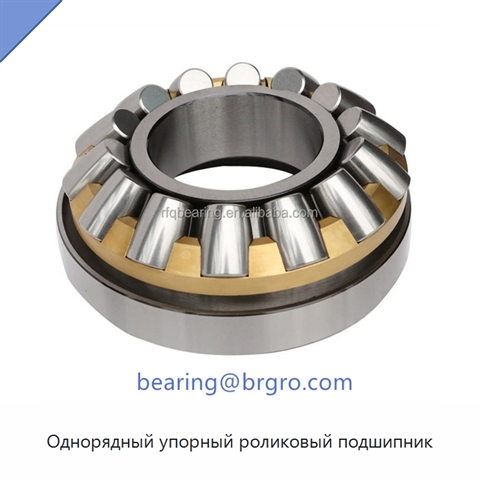

Однорядный упорный роликовый подшипник
