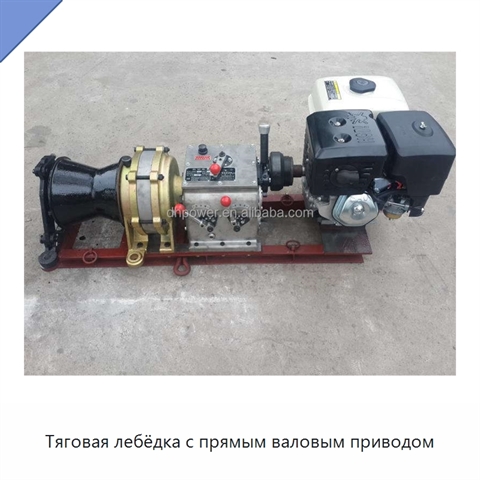

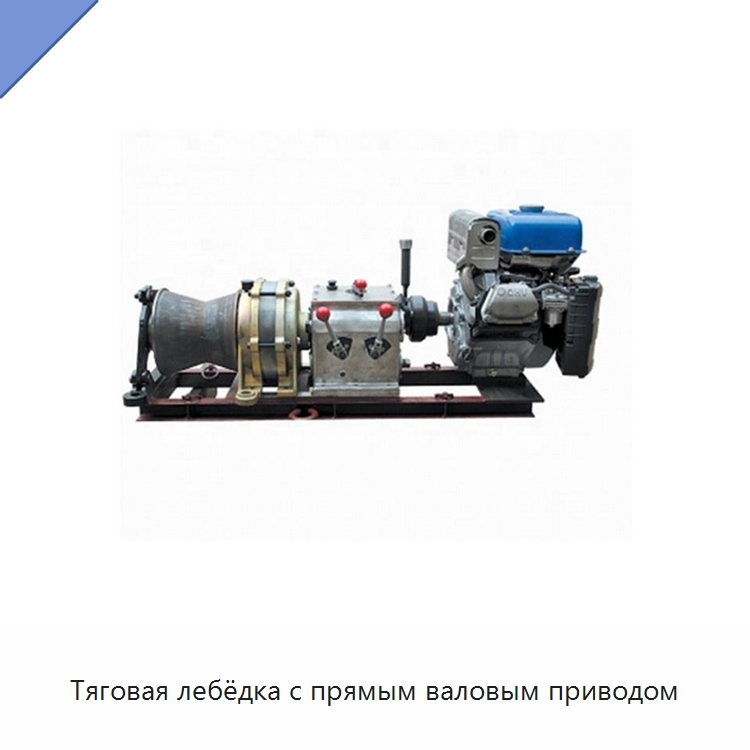

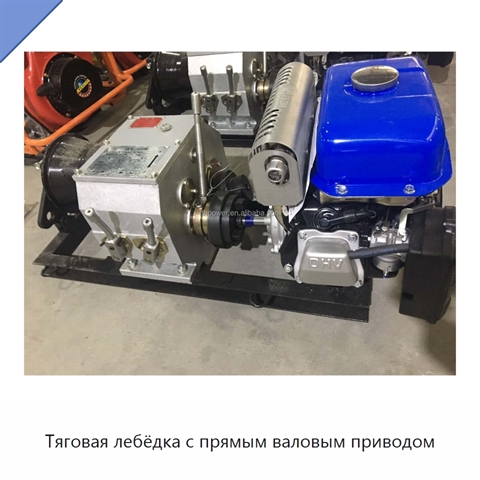

Тяговая лебёдка с прямым валовым приводом

Тяговая лебёдка предназначена для сооружения опор линии, протяжки и натяжения линии, а также прокладки кабеля. Привод выполнен с прямым соединением валов; такая компоновка обеспечивает компактную конструкцию и высокую скорость тяги. Силовая установка подбирается в соответствии с требованиями эксплуатации и может быть бензиновой или дизельной. Для исполнений 09131 и 09131A при прямом вращении предусмотрены две медленные и две быстрые ступени. На медленных ступенях I и II тяговое усилие и скорость составляют соответственно 3,0 т при 5 м/мин и 2,0 т при 7 м/мин, а на быстрых ступенях I и II — 0,9 т при 16 м/мин и 0,6 т при 24 м/мин. При обратном вращении подъём не выполняется; скорость равна 4 м/мин на медленной ступени и 13 м/мин на быстрой. Исполнение 09131 комплектуется бензиновым двигателем 6 л. с.; мощность составляет 4,04 кВт, габариты — 900 × 400 × 430 мм, масса — 94 кг. Исполнение 09131A оснащено дизельным двигателем 5 л. с. мощностью 2,94 кВт; его габариты составляют 1000 × 450 × 500 мм, а масса — 115 кг. В исполнениях 09135 и 09135A на быстрых ступенях I и II прямого вращения тяговое усилие и скорость составляют 0,9 т при 24 м/мин и 1,5 т при 13 м/мин. На медленных ступенях I и II эти величины равны 2,5 т при 8 м/мин и 5,0 т при 4 м/мин. При обратном вращении подъём не выполняется, скорость составляет 4 м/мин на медленной ступени и 18 м/мин на быстрой. Бензиновое исполнение 09135 оснащено двигателем 9 л. с. и имеет мощность 6,61 кВт; габариты — 1100 × 525 × 600 мм, масса — 138 кг. В дизельном исполнении 09135A установлен двигатель 186F мощностью 6,63 кВт; габариты составляют 1000 × 498 × 600 мм, масса — 148 кг.
