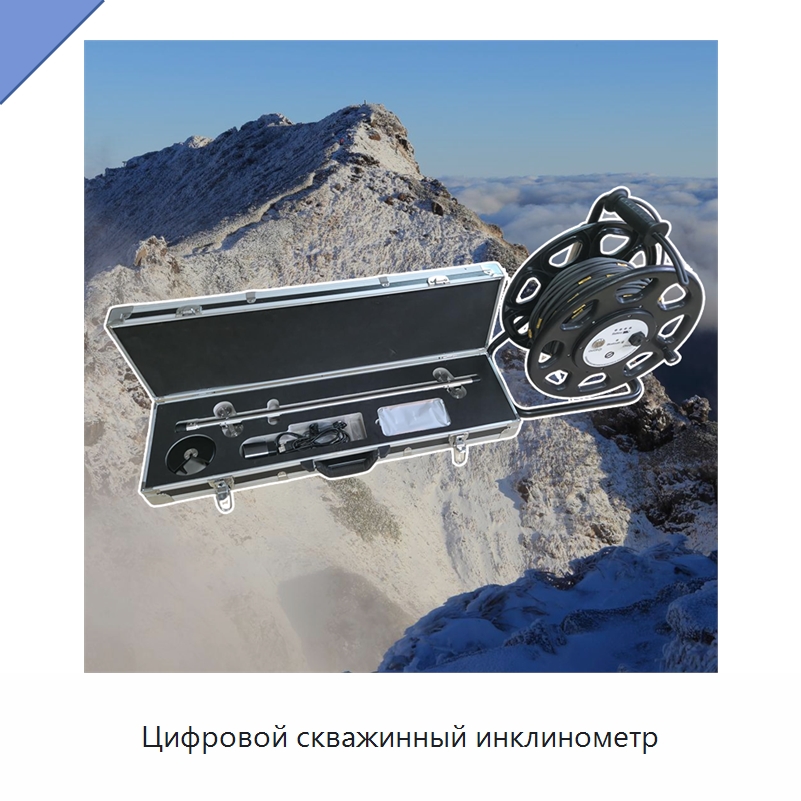

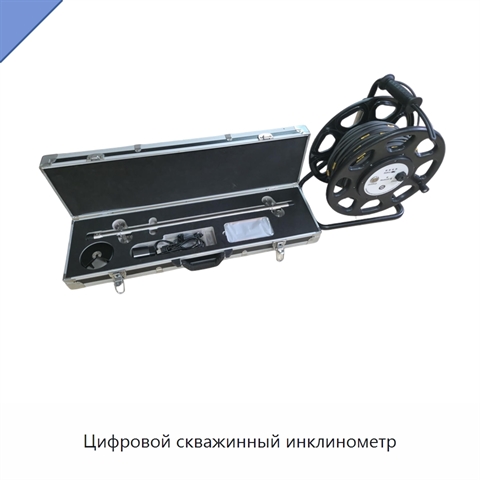

Цифровой скважинный инклинометр

Прибор измеряет полную ориентацию, включая угол наклона и азимут направления наклона, с использованием трёхосевого акселерометрического измерительного узла. Диапазон углов по каждой оси составляет от −30 до +30°, расширенный диапазон — от −90 до +90°. Разрешение цифрового измерения равно 0,001° (0,017 мм/м). Погрешность составляет ±0,01° при углах от 0 до 10° и ±0,03° при углах от 10 до 30°; кратковременная повторяемость — ±0,002°, долговременная за один год — ±0,02°. Рабочий температурный диапазон составляет от −20 до +65 градусов Цельсия. Максимальная частота выборки — 100 Гц, частота выдачи отфильтрованных данных выбирается из значений 1, 2, 5, 10 и 20 Гц. Цифровой фильтр второго порядка имеет частоту среза от 0,1 до 10 Гц. Температурный коэффициент нуля не превышает ±0,0005 градуса на градус Цельсия, а коэффициент масштаба составляет ±0,01% показания на градус Цельсия. Интервал регистрации настраивается от 1 секунды до 24 часов; предусмотрена регистрация при превышении порога движения. Каждое измерение получает отметку времени и контрольную сумму. Энергонезависимая память объёмом 16 МБ рассчитана на 10 000 записей полной ориентации. Прибор также выдаёт необработанные данные датчика. Питание возможно от постоянного тока 5 В или внутреннего литий-ионного аккумулятора ёмкостью 2600 мА·ч; потребление в активном режиме составляет 120 мА при 3,7 В, в спящем режиме — 0,5 мА, время зарядки — 4 часа. Зонд из нержавеющей стали 316 имеет диаметр 32,0 ±0,1 мм и длину корпуса 280 мм; общая длина с колёсами — 340 мм. Колёса изготовлены из полиоксиметилена, оснащены пружинами из нержавеющей стали и имеют базу 66 мм, регулируемую до 58–72 мм с помощью проставок. Кабель с арамидным усилением выдерживает растяжение 200 Н, удлиняется менее чем на 0,05% при нагрузке 100 Н, а точность положения меток составляет ±2 мм на 30 м.
