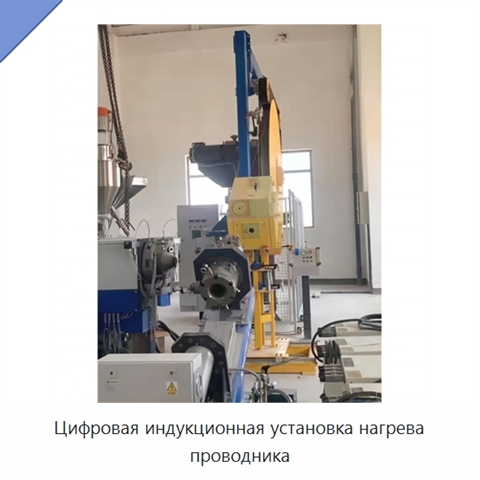

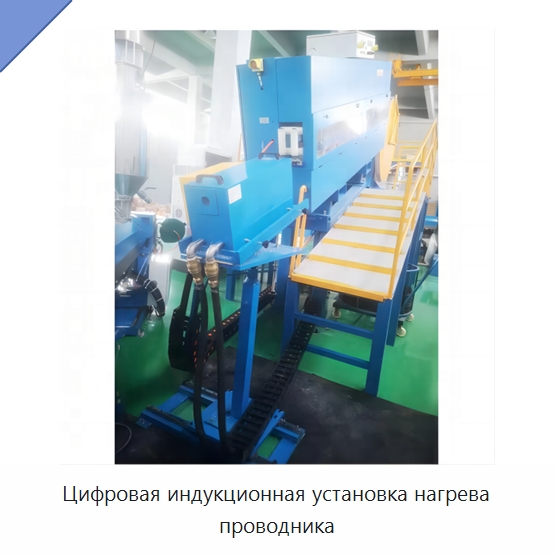

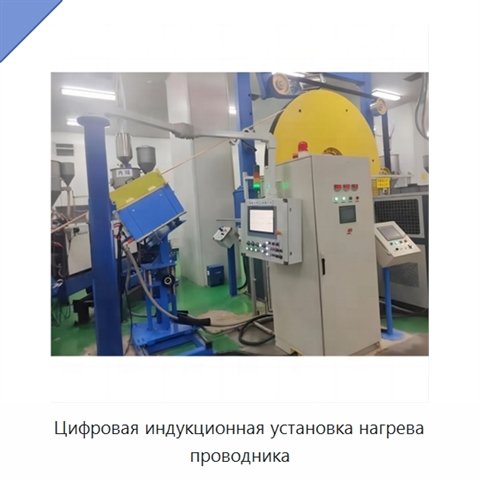

Цифровая индукционная установка нагрева проводника

Оборудование предназначено для нагрева медного и алюминиевого проводника, который непрерывно перемещается в осевом направлении через индукционную катушку. После электромагнитного нагрева температура проводника составляет 80–120 °C. Резонансный инвертор выполнен по последовательной схеме на силовых модулях и отличается высоким допустимым напряжением, значительной токовой нагрузочной способностью, низкими потерями и высокой скоростью переключения. Цифровая система управления использует главную управляющую микросхему, рабочая частота достигает 100 МГц, а разрешение аналого-цифрового преобразования составляет 16 разрядов. Реализованы фазовая синхронизация с фиксированным углом и автоматическое отслеживание частоты. Защита включает контроль срыва синхронизации при повышенной и пониженной частоте, перенапряжения и сверхтока инвертора, а также короткого замыкания и обрыва в индукторе. Двухконтурное регулирование по напряжению и току поддерживает постоянное напряжение на выводах индуктора при изменении входного напряжения и импеданса нагрузки. При изменении условий нагрузки рабочий угол инвертора сохраняется. Успешность запуска составляет 100 %, диапазон регулирования мощности — 5–100 %. Оптоэлектронная развязка отделяет систему управления мощностью от задающего сигнала 0–10 В и повышает помехоустойчивость. Интерфейс оператора используется для настройки управляющих и защитных параметров, записи рабочих данных и визуализации параметров. Закрытый шкаф имеет степень защиты IP54 от пыли и воды.
