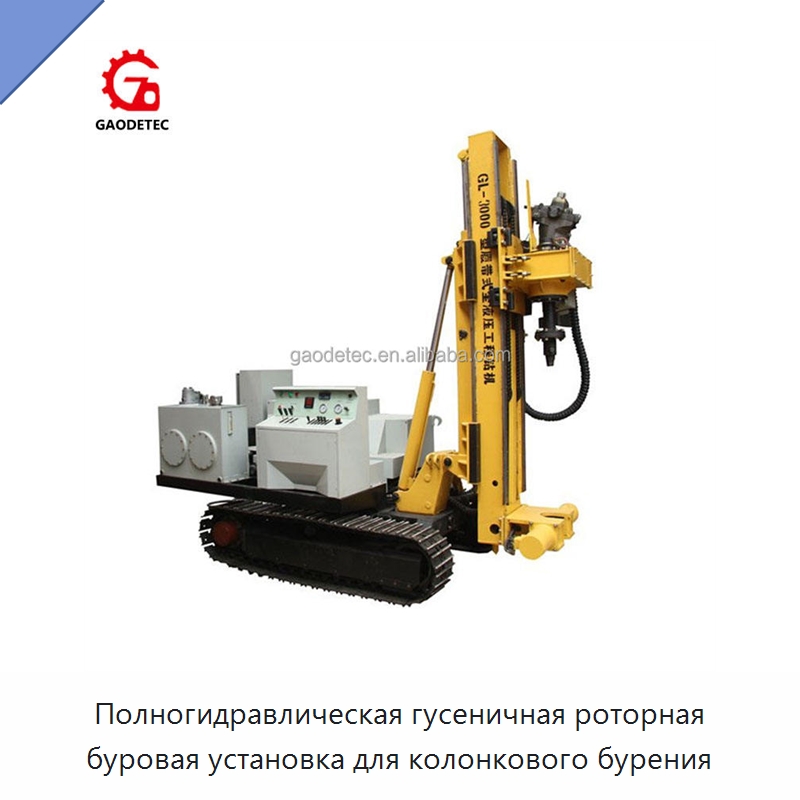

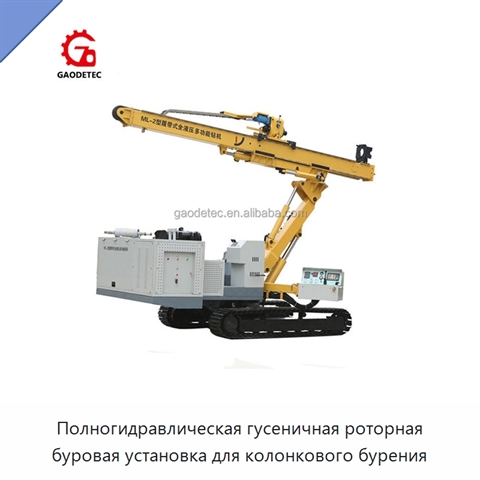

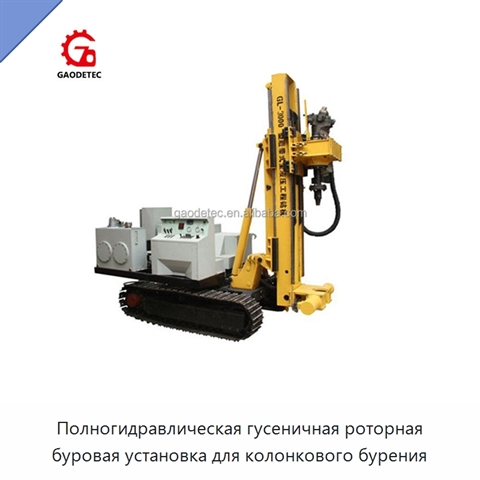

Полногидравлическая гусеничная роторная буровая установка для колонкового бурения

Полногидравлическая гусеничная роторная буровая установка предназначена для колонкового бурения при геологической разведке в тоннелях и штольнях. Она также применяется для разведочных и укрепительных работ на основаниях дорог, железных дорог, мостов, плотин, промышленных и гражданских сооружений, включая колонковое бурение и стандартные пенетрационные испытания. Установка поддерживает бурение твердосплавными и алмазными коронками, а при сложных геологических условиях позволяет выполнять бурение с обсадной колонной с применением погружного ударника и обсадного бурового инструмента. Гидравлическая система прямого действия регулирует мощность в зависимости от нагрузки. Силовая головка имеет гидравлический привод, регулируемую частоту вращения и индикацию скорости; для перемещения используется гусеничный ход. Глубина бурения составляет 500 м, диаметры штанг — 50, 73 и 89 мм. Частота вращения силовой головки находится в диапазоне 0–500 об/мин, максимальный крутящий момент составляет 2900 Н·м, а ход головки — 1800 мм. Номинальное усилие подачи равно 48 кН, номинальное тяговое усилие — 94 кН, ход выдвижения цилиндра колонны — 1000 мм. Диапазон угла бурения составляет 0–90° или ±3°. Номинальное давление гидравлической системы — 25 МПа, скорость перемещения — 1,5 км/ч, преодолеваемый уклон — 20°. Мощность силового агрегата составляет 45 кВт. Габариты в рабочем положении — 3390 × 1600 × 3150 мм, при транспортировке — 3110 × 1600 × 1800 мм. Масса установки — 3600 кг. Установка может выполнять работы при сооружении трубчатых защитных экранов в тоннелях, глубоком анкерном креплении котлованов, укреплении дорог и плотин, устройстве скважин для грунтовых тепловых насосов, гидрологическом бурении, бурении скважин, устройстве фундаментных свай и работах по защите от геологических опасностей.

Наименование производителя

Full Hydraulic Crawler Multifunctional Use Widely Engineering Tunnel Core Carbide Diamond Bit Down Hole Hammer Drilling Rig
