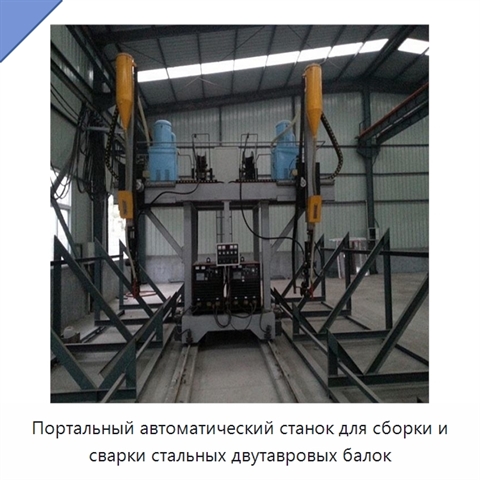

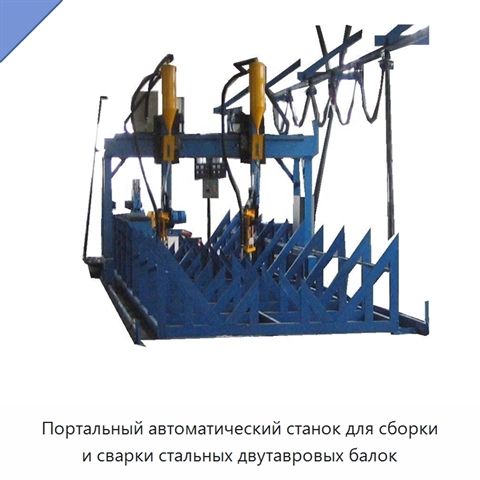

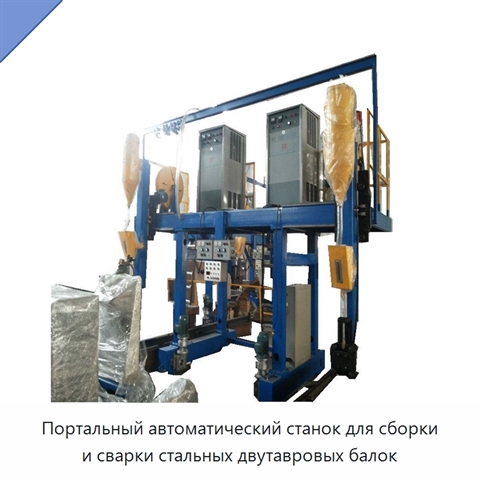

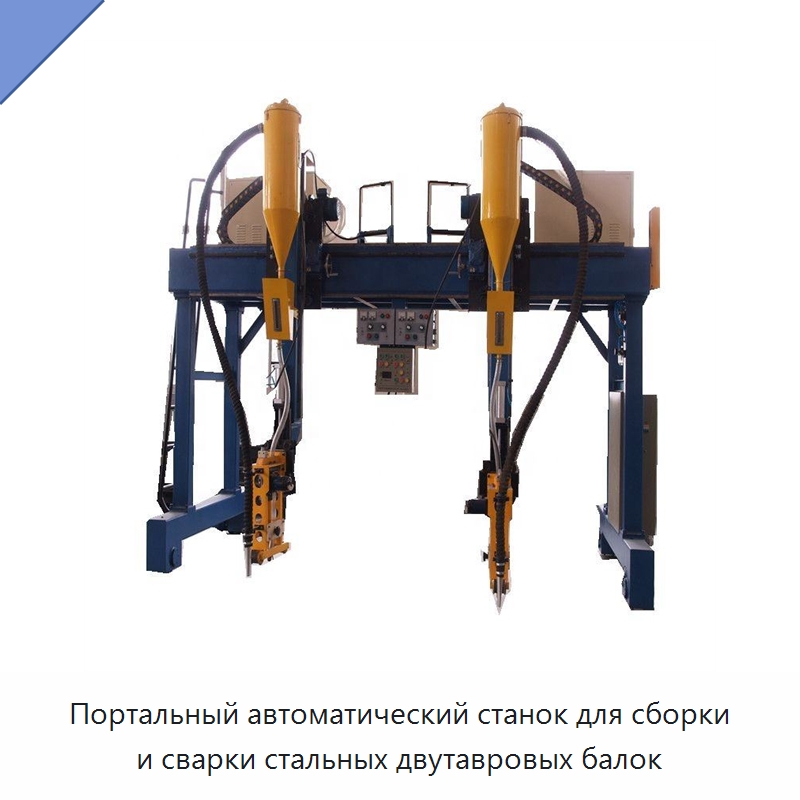

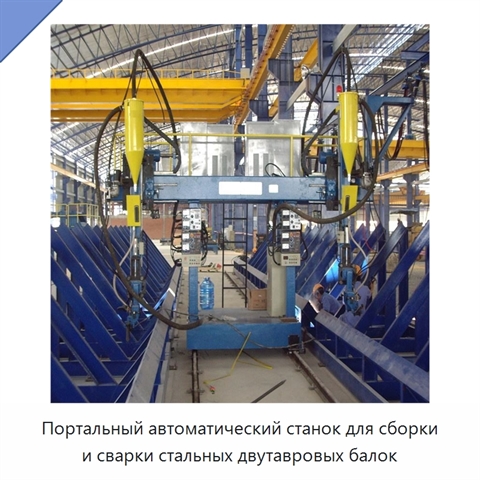

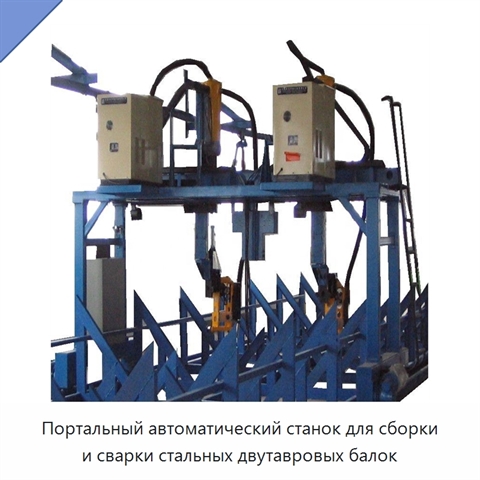

Портальный автоматический станок для сборки и сварки стальных двутавровых балок

Портальный станок предназначен для сборки и автоматической сварки стальных двутавровых балок и объединяет сборочные и сварочные операции в одной установке. Он работает с тавровыми и двутавровыми балками с параллельными или сходящимися полками, включая симметричные и несимметричные профили. При обработке стенка располагается вертикально. Сплошная предварительная прихватка не требуется: прихватку выполняют только в верхней части для получения необходимого угла между стенкой и полкой. Угловые швы свариваются в нижнем положении методом дуговой сварки под флюсом, при этом две сварочные головки одновременно обрабатывают обе стороны балки. После сварки первой полки двутавровую заготовку переворачивают и повторно подают в станок. Допустимая высота стенки составляет 200–2000 мм при толщине 6–30 мм, ширина полки — 200–800 мм при толщине 6–40 мм, длина заготовки — 2000–15000 мм. Диапазон толщины при правке составляет 6–35 мм. Портал перемещается со скоростью 240–2400 мм/мин, а скорость быстрого перемещения достигает 3 м/мин. Сварка возможна в прямом и обратном направлениях без холостого возврата. Применяется сварочная проволока диаметром 3,2–5 мм; стойка рассчитана на бухты массой 50–250 кг, а аппараты возврата флюса имеют исполнение 50 кг × 2. Длина рельсового пути составляет 15000 мм, пролёт тележки — 1600 мм. Установленное на выходе гидравлическое устройство правки компенсирует деформацию полок после сварки и регулируется под разные размеры полок. Станок может оснащаться системой управления на базе ПЛК.
