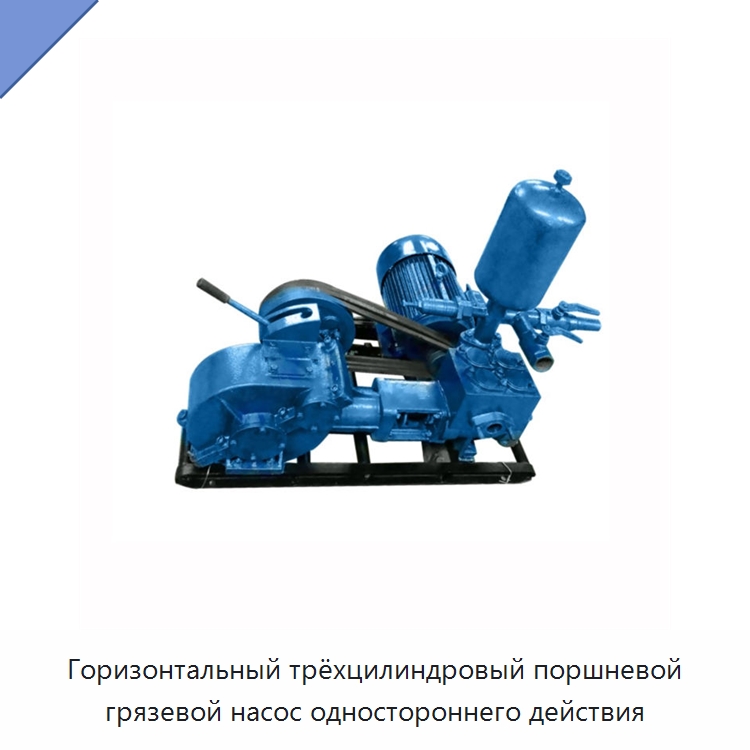

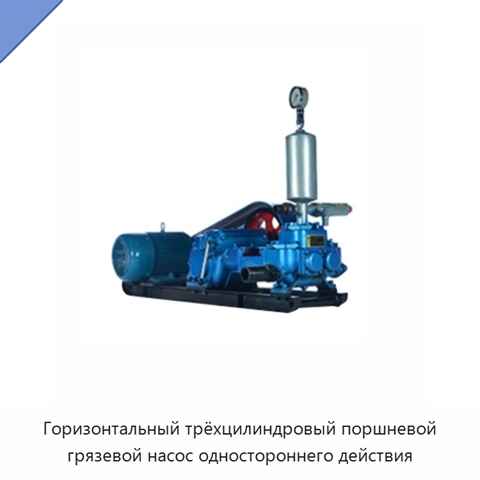

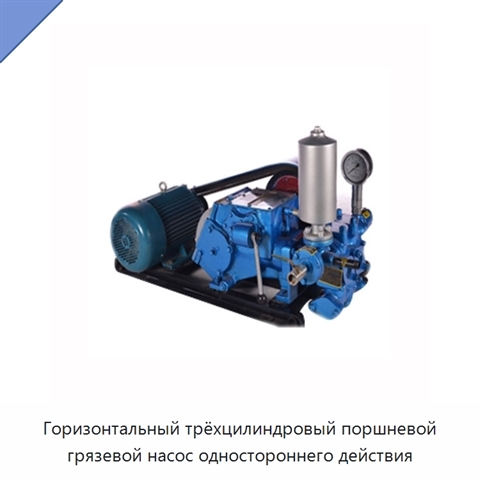

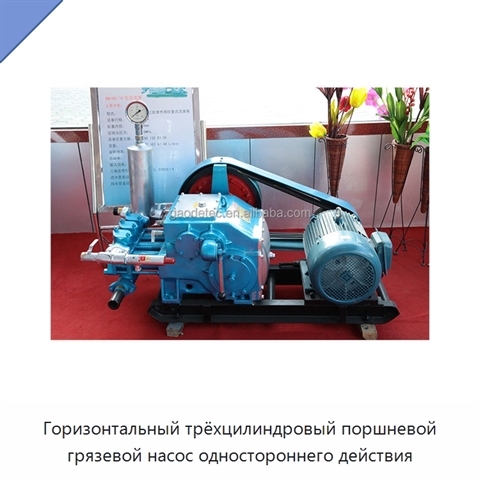

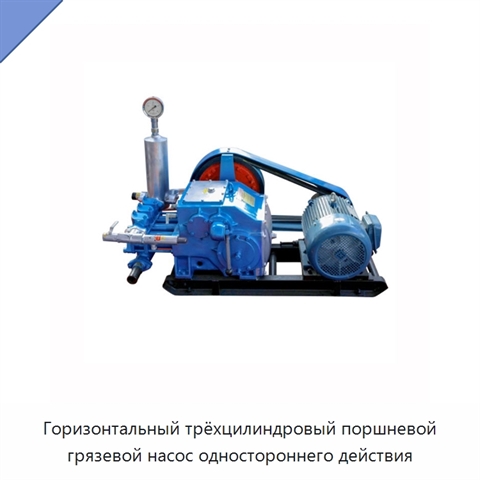

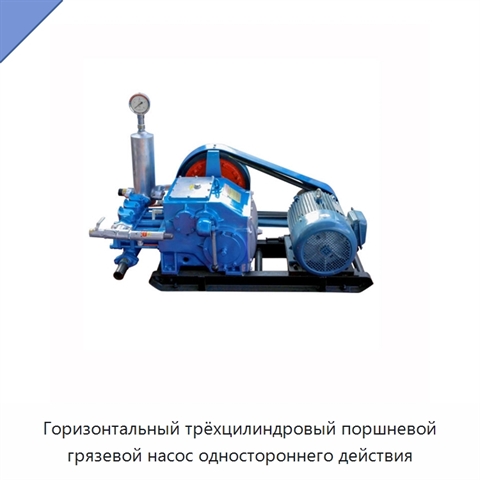

Горизонтальный поршневой насос для бурового раствора

Горизонтальный поршневой насос выполнен по возвратно-поступательной схеме и предназначен для перекачивания бурового раствора. Конструктивные варианты включают трёхцилиндровое и одноцилиндровое исполнение. Трёхцилиндровый вариант с ходом поршня 70 мм и диаметром цилиндра 70 мм имеет четыре согласованных режима подачи и давления: 160 л/мин при 2,5 МПа, 107 л/мин при 4 МПа, 67 л/мин при 6,5 МПа и 44 л/мин при 10 МПа. Его объёмный КПД составляет 95 %, общий КПД — 75 %, а внутренние диаметры всасывающей и нагнетательной труб равны 51 и 32 мм. Вариант с ходом 80 мм и цилиндром диаметром 100 мм обеспечивает подачу 250, 142, 90 или 52 л/мин при частоте 200, 116, 72 или 42 мин⁻¹; соответствующее давление составляет 2,5, 4,5, 6,0 или 6,0 МПа, масса — 650 кг. Для трёхцилиндрового исполнения с ходом 70 мм и цилиндром диаметром 80 мм предусмотрено восемь режимов: частота 57/86/130/222/47/71/107/83 мин⁻¹, подача 38/58/90/150/32/47/72/125 л/мин и давление 7/4,8/3,2/1,8/7/6/4/2,3 МПа в том же порядке; масса равна 630 кг. Одноцилиндровое исполнение имеет ход 90 мм, диаметр цилиндра 95 мм, частоту 147 ходов в минуту, давление нагнетания 1,3 МПа и максимальную высоту всасывания 1,5 м. Его масса составляет 219 кг, габариты — 850 × 600 × 450 мм, а внутренние диаметры всасывающего рукава и нагнетательного канала — 51 и 32 мм. Для колонкового бурения применяются гильзы диаметром 80 мм, а для бурения скважин малого диаметра алмазной коронкой — гильзы диаметром 65 мм.
