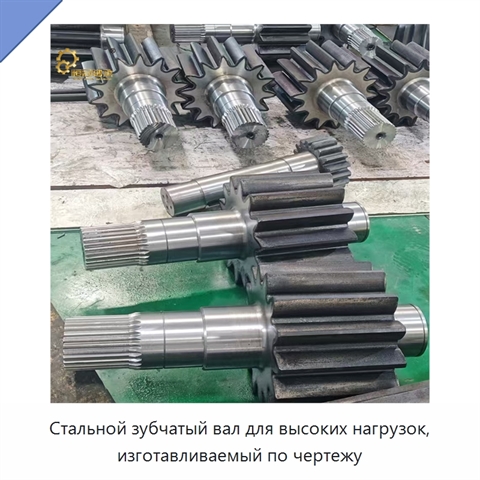

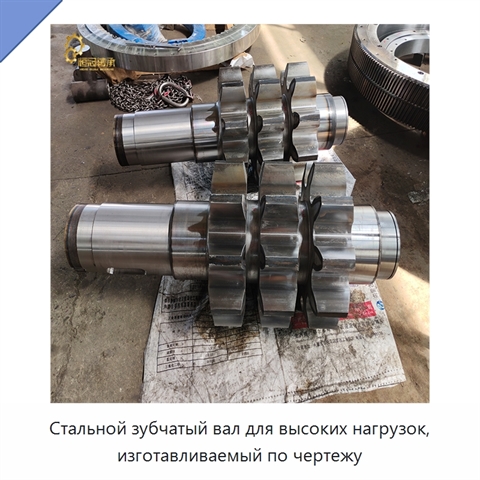

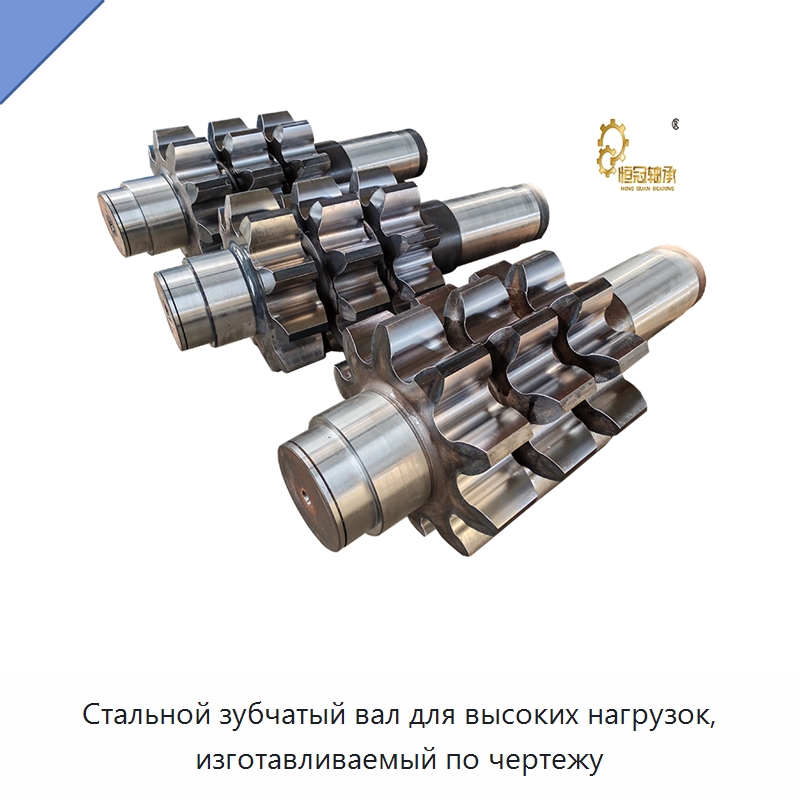

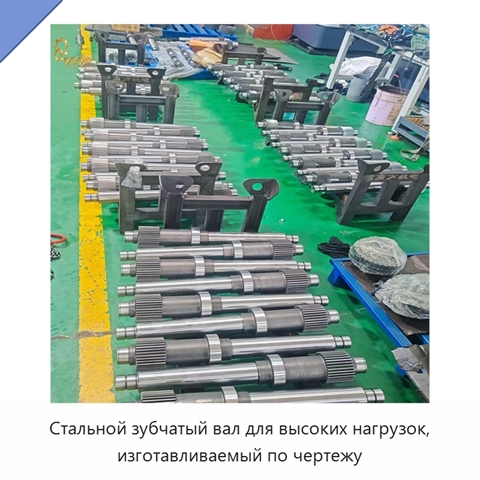

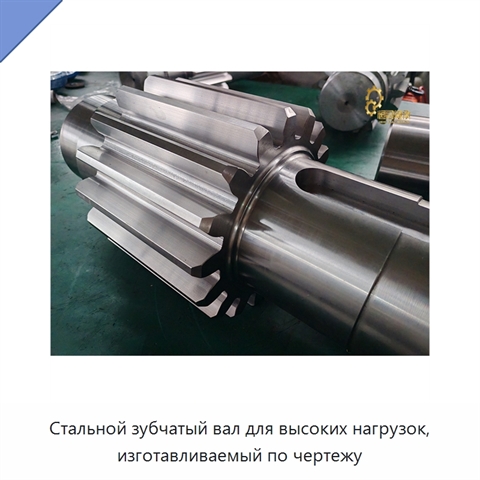

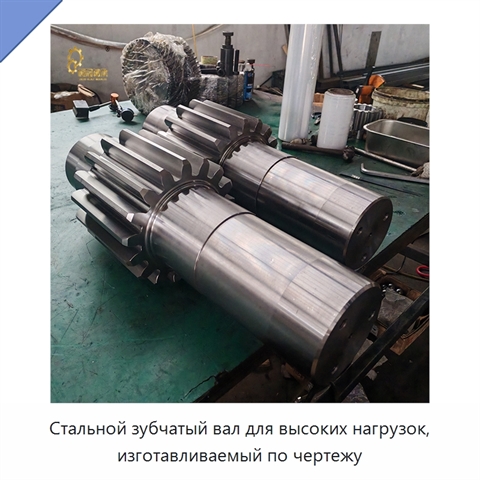

Стальной зубчатый вал для высоких нагрузок, изготавливаемый по чертежу

Name: Стальной зубчатый вал для высоких нагрузок, изготавливаемый по чертежу
SKU: 207-385

Вал выполнен в форме металлического стержня и служит опорой для установленных на нём вращающихся деталей. Он вращается вместе с ними и передаёт движение, крутящий либо изгибающий момент. Отдельные участки вала могут иметь разные диаметры. Возможны шлицевое, прямозубое и косозубое исполнения. Механическая обработка охватывает зубофрезерование, зубодолбление, зубошлифование, токарные и фрезерные операции, внутреннее и наружное круглое шлифование, а также плоское шлифование. Для токарных операций применяется числовое программное управление. Термообработка зубчатой поверхности включает нормализацию, закалку с отпуском и цементацию с последующей закалкой. Диапазон модуля составляет 8–120, а при зубошлифовании максимальный модуль равен 25. Максимальный диаметр зубчатого колеса составляет 13 000 мм, спирального зубчатого колеса — 2 200 мм; длина вала достигает 5 000 мм. После общей закалки и отпуска параметр шероховатости поверхности не превышает 0,8.

Наименование производителя

Gear Shaft Spline Shaft Customized According to Drawings, Crusher Drive Shaft High Load Large Forged Steel Shaft Custom Processing Shaft for Mining and Metallurgical Equipment, Custom Heavy Excavator Gearbox Main Drive Helical Large Pinion Wheel Shaft Forging Steel Large Gear and Shaft Assembly

Задать вопрос Искать на Baidu

Какую задачу решает зубчатый вал

Зубчатый вал применяется в дробилках, шаровых мельницах, редукторах ветровых турбин, судовых движительных установках и оборудовании прокатных станов.

Передача движения

Характеристики НСЕ-85(1С)

Модель (по базе 91Т)НСЕ-85(1С)

Основные компонентыроликовый вал, шестерня

Материалсплав / сталь / по индивидуальному заказу

Конструкцияшлицевая, зубчатая

Зубчатый вал - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации НСЕ-85(1С) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
