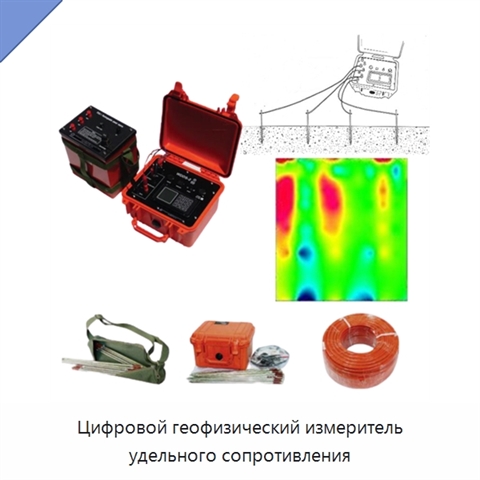

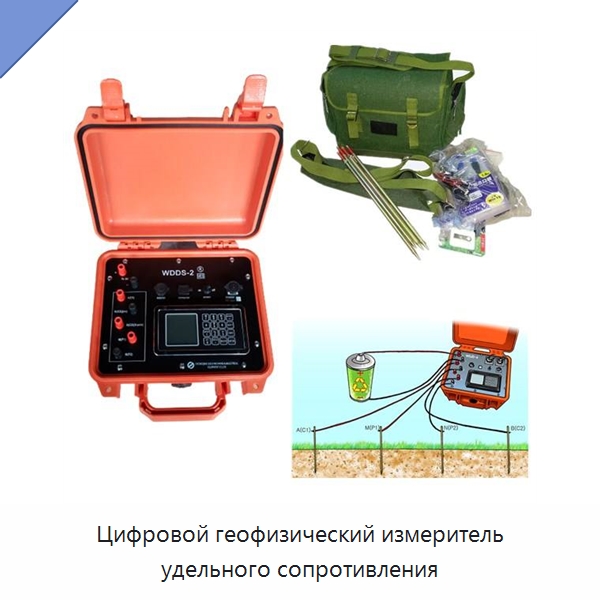

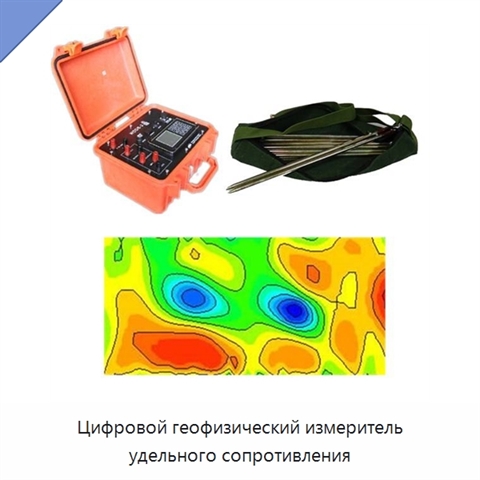

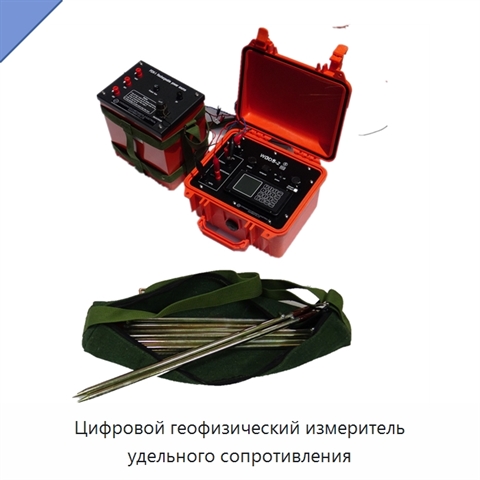

Цифровой геофизический измеритель удельного сопротивления

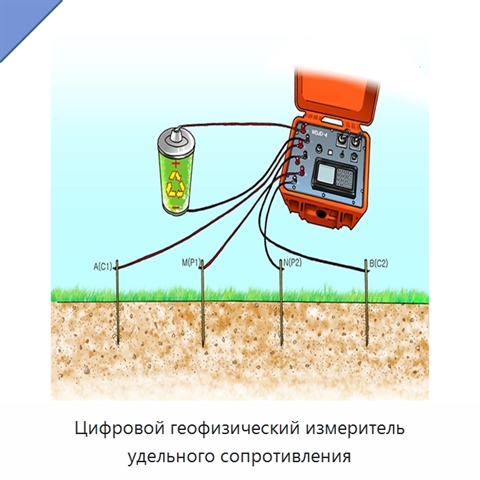

Цифровой геофизический измеритель удельного сопротивления представляет собой компактный прибор для измерений удельного сопротивления постоянным током и самопотенциала. Передатчик и приемник объединены в одном корпусе, что упрощает подготовку к полевым работам. Управление выполняется микрокомпьютером; освоение работы занимает около 10 минут, а обучение пользователей — 2 часа. Масса прибора менее 5 кг. В конструкции применяются 32-разрядный микроконтроллер и 24-разрядное аналого-цифровое преобразование. Предусмотрена автоматическая компенсация самопотенциала, дрейфа прибора и поляризации электродов. Приемная часть имеет защиту от переходного перенапряжения, передающая часть — от перенапряжения, перегрузки по току и обрыва цепи AB. Встроенная литиевая батарея рассчитана более чем на 20 часов непрерывной работы. Память хранит свыше 150 000 измерений, включая напряжение, ток, удельное сопротивление, относительную погрешность, самопотенциал, константу установки и данные точки измерения. Есть USB-порт. Мощность передачи достигает 3500 Вт, максимальное напряжение — 1000 В, а форма сигнала — биполярная прямоугольная с коэффициентом заполнения 1:1. Входной импеданс составляет не менее 50 МОм; подавление помех промышленной частоты 50/60 Гц — 80 дБ, диапазон компенсации самопотенциала — ±10 В. Габариты прибора — 270 × 246 × 175 мм, рабочая температура — от −10 до +50 °C при относительной влажности 95%.
