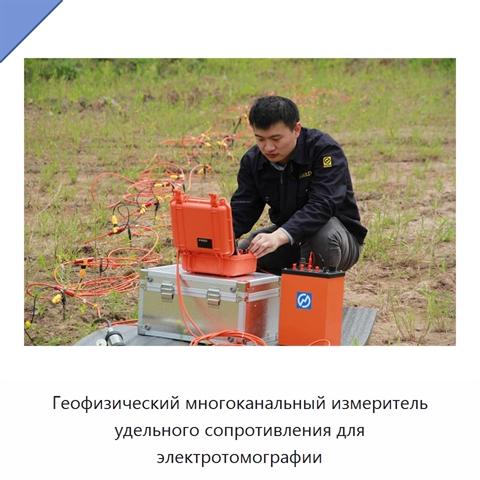

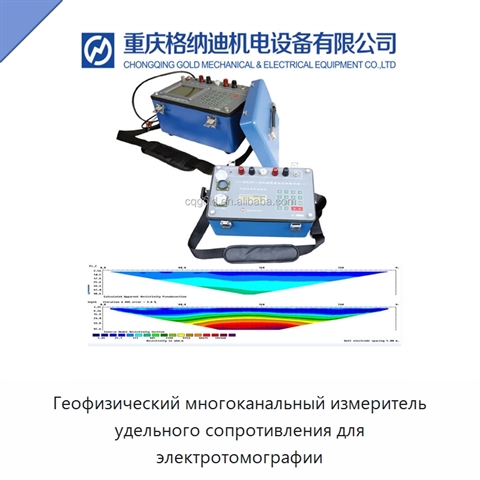

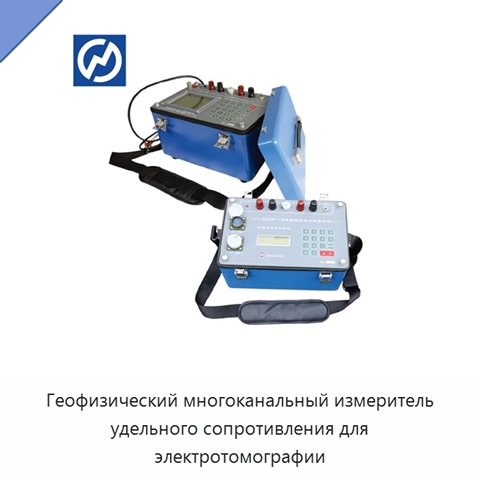

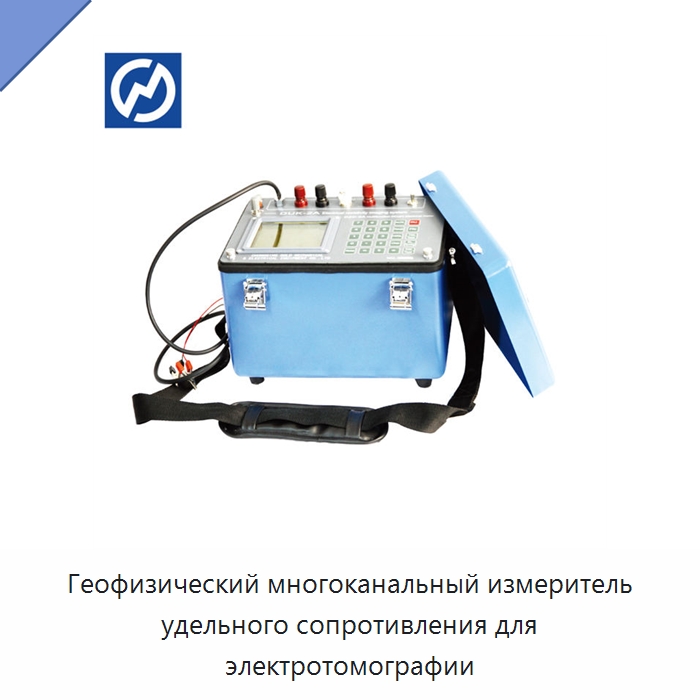

Геофизический многоканальный измеритель удельного сопротивления для электротомографии

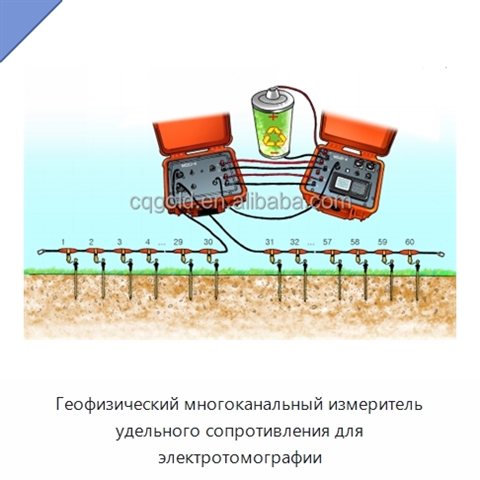

Прибор объединяет четыре функции: прибор вызванной поляризации с длинной базой, 2D-измеритель удельного сопротивления высокой плотности, 2D-прибор вызванной поляризации высокой плотности и передатчик средней мощности с короткой базой. Полностью цифровая автоматическая система измерений выполняет компенсацию самопроизвольного потенциала, дрейфа и поляризации электродов. В режиме измерений высокой плотности крупный ЖК-дисплей с китайскими иероглифами отображает более 14 схем подключения и сохраняет до 120 000 точек; автономный режим поддерживает девять способов размещения электродов и хранение до 4 800 точек. Для каждой точки предусмотрено 22 разряда, а последовательный интерфейс передаёт данные на компьютер через программное обеспечение для цифровой интерпретации различными методами. Кривая измерений отображается в реальном времени. Измерительный блок работает с напряжением от -6000 до +6000 мВ, разрешением 0,01 мВ и входным сопротивлением не менее 50 МОм. Подавление помехи частотой 50 Гц составляет 80 дБ, диапазон измеряемого тока — 0–5000 мА, разрешение по току — 0,01 мА. Точность измерения напряжения при Vp более 10 мВ составляет ±5% и ±1 разряд, при Vp менее 10 мВ — ±1% и ±1 разряд; точность измерения кажущейся поляризуемости составляет ±1% и ±1 разряд. Масса измерительного блока — 8 кг, габариты — 305×200×202 мм. Мультиплексор поддерживает 60 или 120 электродных каналов и ручную настройку схем Веннера, Шлюмберже 1 и 2, диполь-дипольной, комбинированных профилей, дифференциальной, полюс-полюсной и трёхэлектродной схемы с перемещением. Управление выполняется 16-клавишной клавиатурой и ЖК-дисплеем на 90 символов. Максимально допустимый ток коммутатора составляет 2 А, максимальное выдерживаемое напряжение — 500 В постоянного тока, сопротивление изоляции — 500 МОм, сопротивление пробоя при электрическом воздействии — менее 0,1 Ом. В режиме ожидания потребляемый ток равен 50 мА; питание обеспечивают восемь сухих элементов №1 или аккумулятор с такими же характеристиками. Рабочая температура составляет от -10 до +50 °C при относительной влажности 95%. Масса коммутатора — 7 или 7,5 кг, габариты — 305×200×202 мм или 324×200×245 мм.
