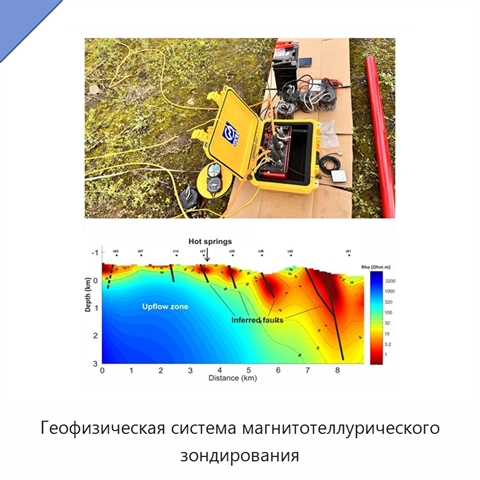

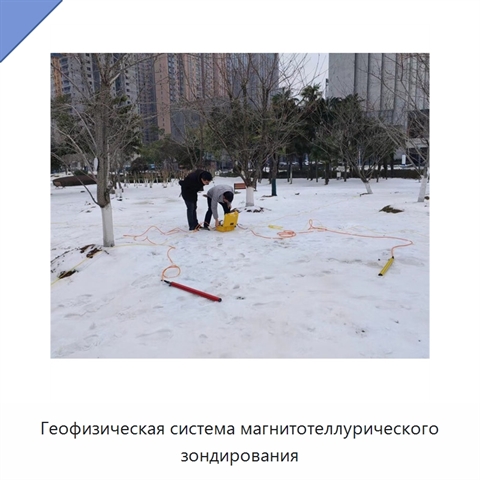

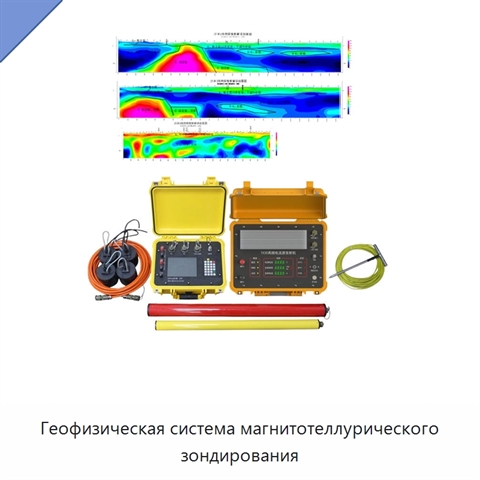

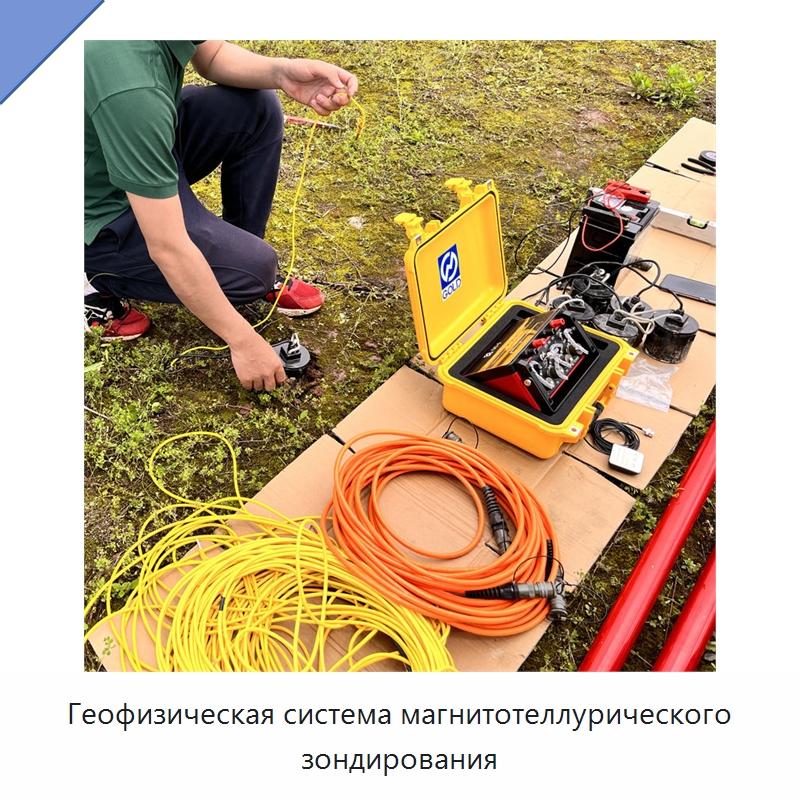

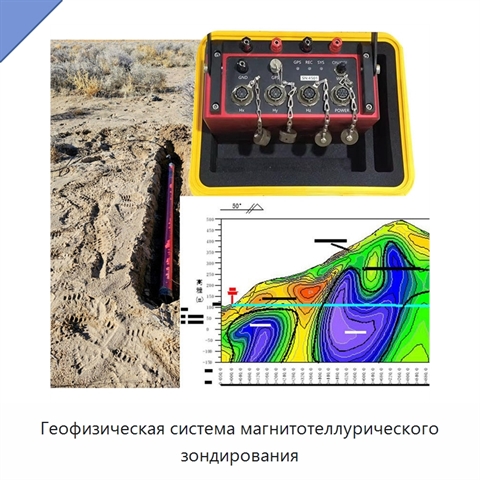

Геофизическая система магнитотеллурического зондирования

Геофизическая система выполняет магнитотеллурические измерения естественных изменений электрического и магнитного полей во времени для определения электрических свойств подземной среды. Аудиочастотный диапазон измерений охватывает 0,1 Гц–20 кГц; длительность записи меньше, чем при обычном магнитотеллурическом обследовании, а разрешение приповерхностной стратиграфии выше. Глубина исследования составляет от десятков метров до нескольких километров. Поддерживаются искусственные, естественные и смешанные источники, а также измерение сопротивления грунта и естественного потенциала. Прибор имеет 6 каналов: 3 электрических и 3 магнитных. Высокоточный 32-разрядный АЦП обеспечивает максимальную частоту дискретизации 240 квыб/с. Установлен двухъядерный процессор. Входной импеданс электрической цепи превышает 10 МОм, магнитного тракта — 20 кОм. Полоса пропускания — от постоянного тока до 10 кГц. Синхронизация выполняется по спутниковому сигналу и термостатированному кварцевому генератору, а синхронизация часов — лучше 30 нс. Динамический диапазон системы составляет 160 дБ, мгновенный — 130 дБ при 24 кГц и 0 дБ. Входной диапазон — 16 В пик-пик при 0 дБ; уровень шума — менее 5 нВ/√Гц при 24 кГц и 36 дБ. Потребляемая мощность — менее 5 Вт при питании 12 В постоянного тока. Стандартный объём хранения — 64 ГБ, опциональный — 32–256 ГБ. Внешнее питание осуществляется от свинцово-кислотной или литиевой батареи 12 В. Поддерживаются выборочная запись на частотах 24 кГц и 2400 Гц, непрерывная запись на 150 и 15 Гц, автоматическое чередование сбора и автоматическая сегментация данных. Самотестирование включает проверку усиления, динамического диапазона, блока сбора и калибровку чувствительности магнитного датчика. Данные можно загружать через USB во время сбора без его прерывания. Степень защиты — IP67, масса — 3,5 кг. Встроены фильтры верхних, нижних, полосовых и режекторных частот; программируемое усиление имеет уровни 0, 12, 24 и 36 дБ. Поддерживаются запись и обработка данных с одной или несколькими удалёнными опорными точками, включая постоянную передачу данных в реальном времени от двух долговременных удалённых опорных станций. Мониторинг данных обеспечивает отображение временных рядов в реальном времени и расчёт спектра мощности электромагнитного поля, результатов импеданса и корреляции через сеть 4 г. Система совместима с магнитными датчиками различных производителей.
