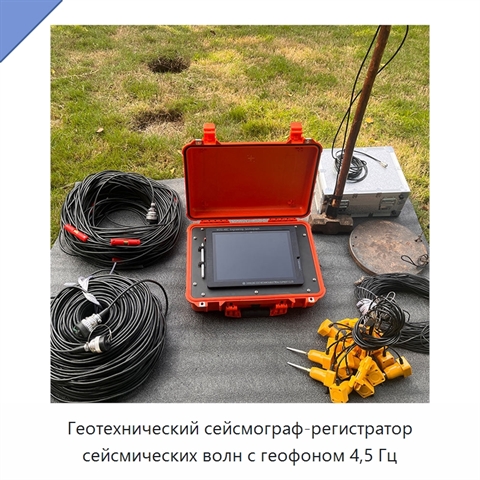

Геотехнический сейсмограф-регистратор сейсмических волн с геофоном 4,5 Гц

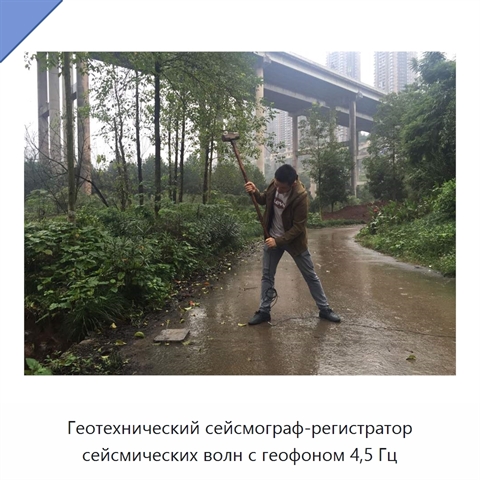

Геотехнический сейсмограф-регистратор оснащён шестью каналами и предназначен для регистрации сейсмических сигналов. Для сбора данных требуется промышленный компьютер или ноутбук; подключение выполняется через интерфейс последовательной шины. Встроенный перезаряжаемый аккумулятор ёмкостью 8 А·ч обеспечивает более 8 часов работы при токе питания 0,8 А. В качестве источника сигнала при испытаниях могут использоваться молоток, электрическая искра или взрыв. Число отсчётов выбирается из значений 1024, 2048, 4096, 819, 16384 и 1 млн; предусмотрены многорежимные варианты для измерения вибрации грунта. Частота дискретизации задаётся значениями 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс. Аналого-цифровой преобразователь имеет разрядность 24 бита, усиление суммирования сигнала составляет 32 бита, динамический диапазон равен 144 дБ, полоса пропускания находится в пределах 0,1–4000 Гц. Уровень шума составляет 1 мкВ во всём диапазоне частот. Согласованность амплитуды равна ±0,2 %, фазовая согласованность — ±0,01 мс, искажения — ±0,05 %, задержка времени — 0–9999 мс. Программное обеспечение поддерживает обработку поверхностных волн Рэлея, сбор и обработку данных о вибрации грунта, анализ поперечных волн и обработку преломлённых волн. Рабочий диапазон температур составляет от -10 до +50 °C при относительной влажности 90 %, температура хранения — от -20 до +60 °C. Размеры прибора — 325 × 235 × 185 мм.

Наименование производителя

Geotechnical Seismic Wave Recorder MASW Seismograph with 4.5 Hz Geophone Seismic Survey Equipment Seismic Testing
