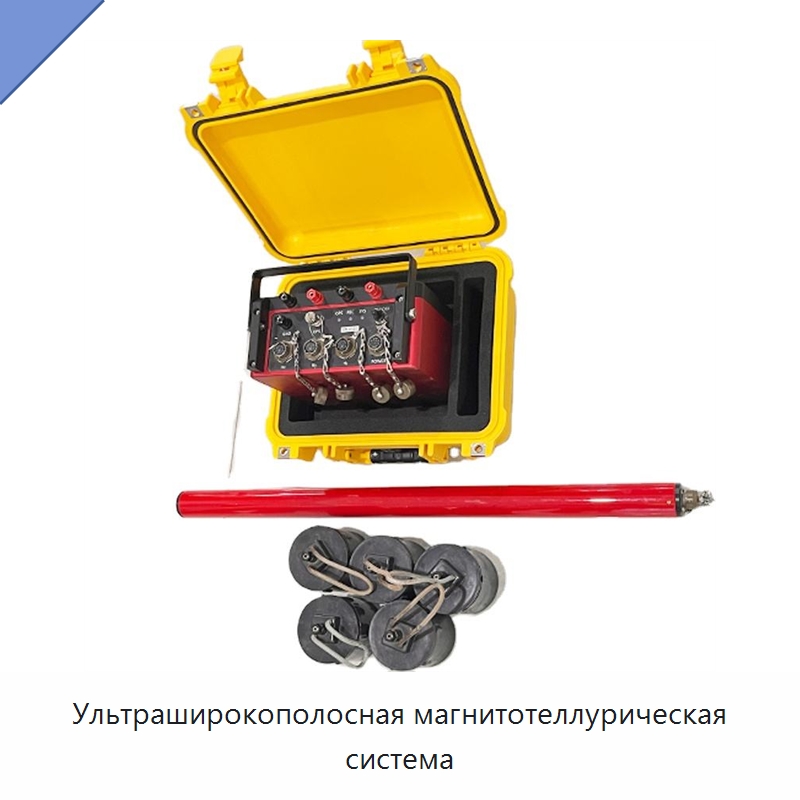

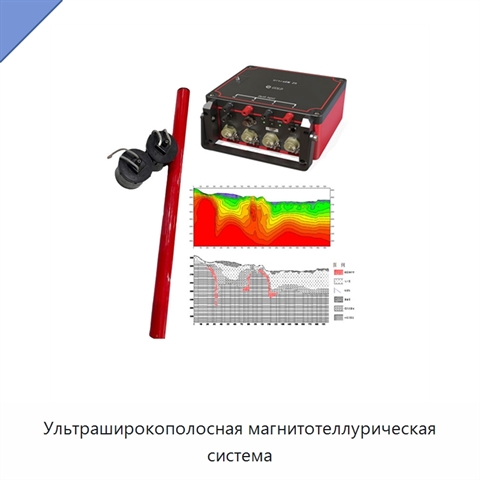

Ультраширокополосная магнитотеллурическая система

Магнитотеллурическая система предназначена для измерения электрических и магнитных полей токов, свободно протекающих в грунте, с последующим расчётом кажущегося удельного сопротивления в каждой точке. Поддерживаются измерения с искусственными, естественными и смешанными источниками. Приёмник имеет 6 каналов: 3 электрических и 3 магнитных. В нём установлен 32-битный высокоточный аналого-цифровой преобразователь с максимальной частотой дискретизации 240 квыб/с и двухъядерный процессор. Входное сопротивление электрической цепи превышает 10 МОм, а магнитного тракта — 20 кОм. Полоса пропускания простирается от постоянного тока до 10 кГц. Синхронизация выполняется по спутнику и термостатированному кварцевому генератору; точность синхронизации часов лучше 30 нс. Динамический диапазон системы составляет 160 дБ, мгновенный динамический диапазон — 130 дБ при 24 кГц и 0 дБ. Входной диапазон равен 16 В пик-пик при 0 дБ. Уровень шума приёмника — менее 5 нВ/√Гц при 24 кГц и 36 дБ. Потребляемая мощность ниже 5 Вт при 12 В постоянного тока. Индукционный магнитометр измеряет вариации магнитного поля Земли в широком частотном диапазоне. Его уровень шума составляет 1 пТ/√Гц при 1 Гц и менее 10 фТ/√Гц при 1000 Гц; питание — 20 мА при ±12 В, чувствительность — 100 мВ/нТл. Размер магнитометра — диаметр 5 см и длина 140 см, масса — 6 кг. Для магнитометра характерны малый температурный дрейф входных напряжения и тока смещения, а также стабильная передаточная функция при изменении температуры и времени. Для неглубоких водоносных горизонтов разрешение системы недостаточно.
