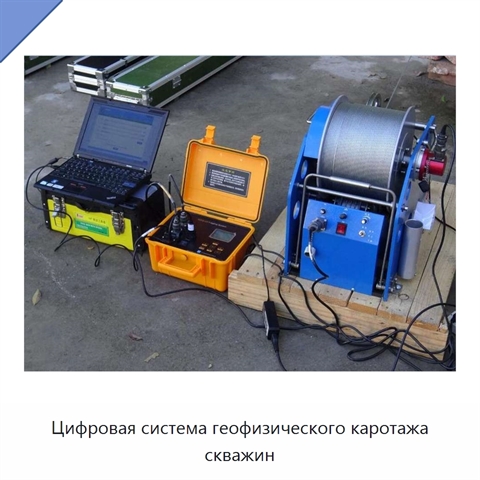

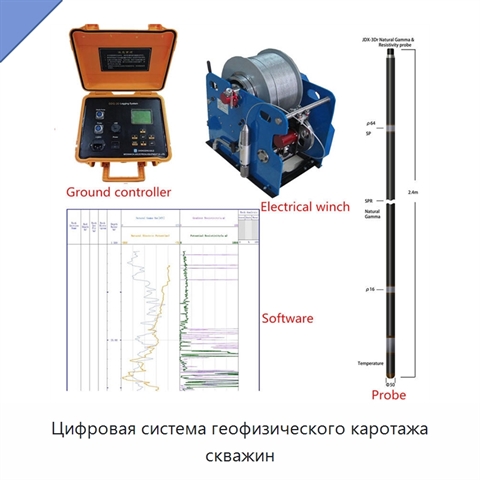

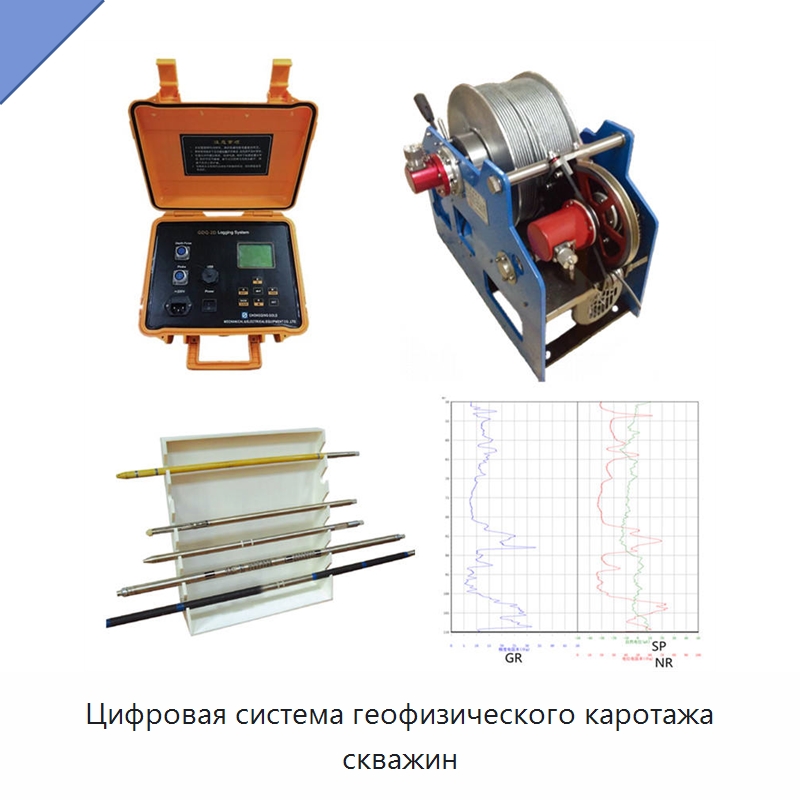

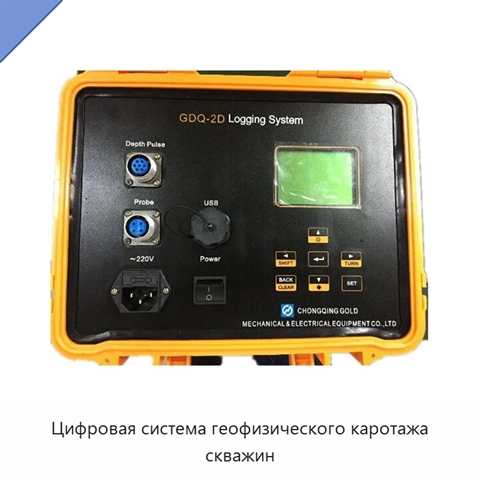

Цифровая система геофизического каротажа скважин

Система построена по стандартизированной модульной архитектуре, охватывающей аппаратную часть, программное обеспечение, скважинные зонды, наземное оборудование, а также измерение и передачу сигналов. Все компоненты полностью взаимозаменяемы, а один наземный блок поддерживает подключение различных каротажных инструментов. Масса блока сбора данных составляет около 3 кг; оборудование можно устанавливать на транспортное средство или использовать с переносной лебедкой. Система измеряет более 20 типов параметров пласта, включая электрические и магнитные свойства, плотность, радиоактивность, пространственную ориентацию скважины, температуру, давление, расход и скорость звука. Передискретизация при сборе данных повышает точность и пространственное разрешение при снижении скорости каротажа. Скважинные зонды обычно имеют внешний диаметр 40 или 50 мм и преимущественно изготовлены из нержавеющей стали. В стандартной конфигурации они выдерживают гидростатическое давление 20–40 МПа, а специальные исполнения рассчитаны на давление до 60 МПа. Программное обеспечение обеспечивает визуальное управление, сбор и обработку данных, калибровку, сшивку кривых, анализ и фильтрацию. Результаты сохраняются в базе данных или отдельном файле, экспортируются в форматы для стороннего программного обеспечения и выводятся в виде графиков на принтеры или термоплоттеры.
