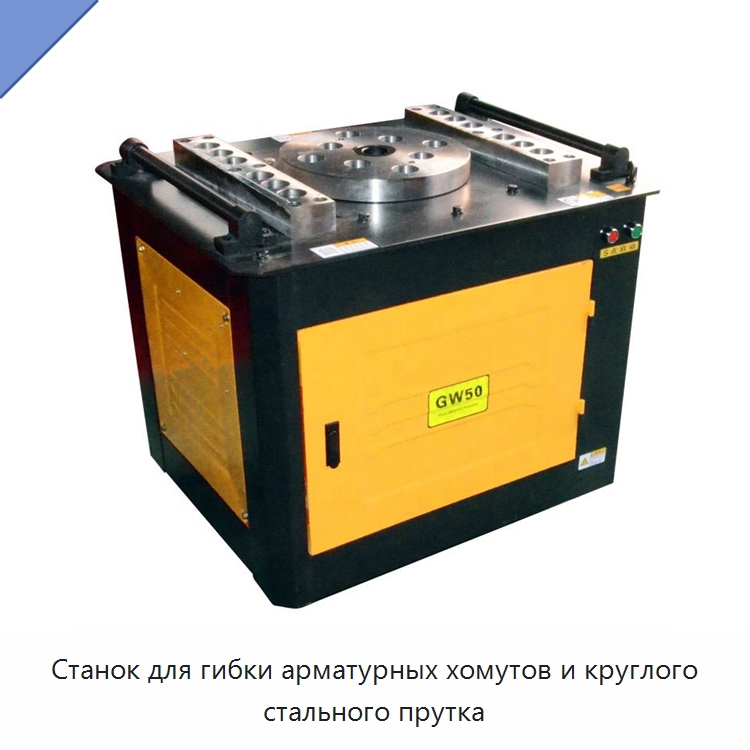

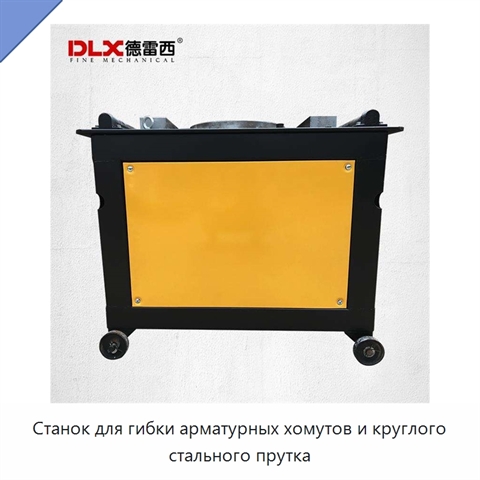

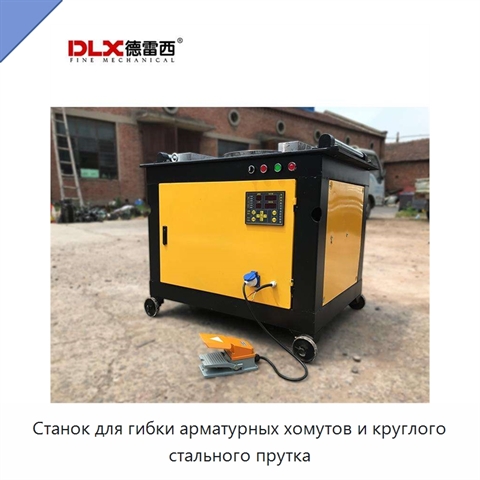

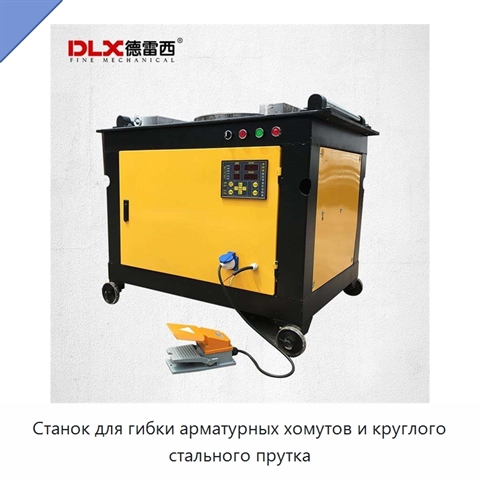

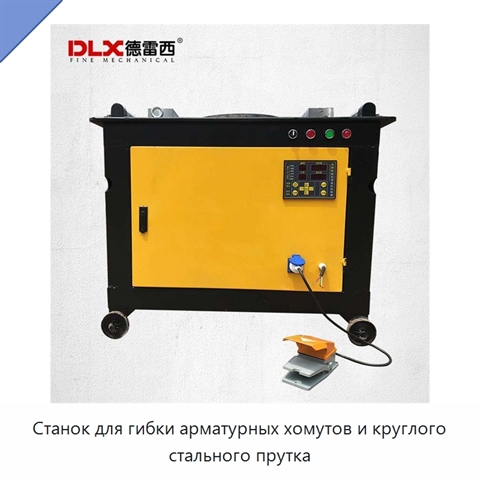

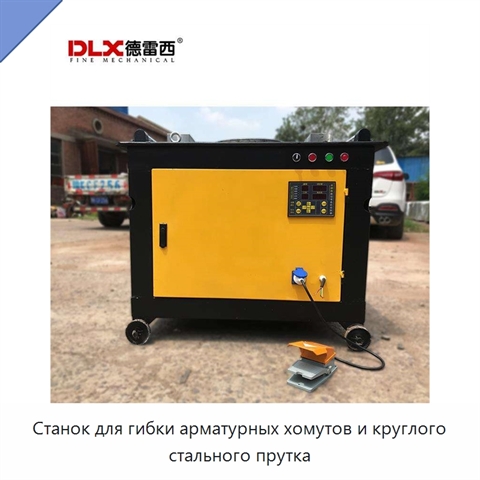

Станок для гибки арматурных хомутов и круглого стального прутка

Станок выполняет гибку арматуры и круглого стального прутка с приданием требуемой формы. Исполнения рассчитаны на круглый пруток диаметром 6–40 или 6–50 мм и арматуру II класса диаметром соответственно 6–32 или 6–42 мм. Скорость гибки составляет 5–15 либо 3–15 об/мин. Частота вращения двигателя равна 1440 об/мин, его мощность — 3 или 4 кВт, напряжение оборудования — 380 В. Габариты исполнений составляют 760 × 760 × 730 или 1060 × 810 × 840 мм, масса — 240, 300 либо 320 кг. В одном исполнении установлен рабочий диск диаметром 380 мм. Полностью закрытый редуктор отделён от рабочего диска для предотвращения деформации при больших нагрузках и утечки масла во время подъёма станка. Шестерни, их валы, рабочий диск, упорный ограничитель, седла, головки пальцев и втулки изготовлены из легированной стали и подвергнуты закалке, отпуску и высокочастотной обработке. Толщина наружного кожуха составляет 3 мм. Пылезащищённый тормозной двигатель и два концевых выключателя обеспечивают точность угла гибки после остановки и повторного запуска. Для точной регулировки угла применены диск со вставными штифтами и подвижные седла.

Наименование производителя

GW50 Automatic Rebar Hoop Bending Machine
