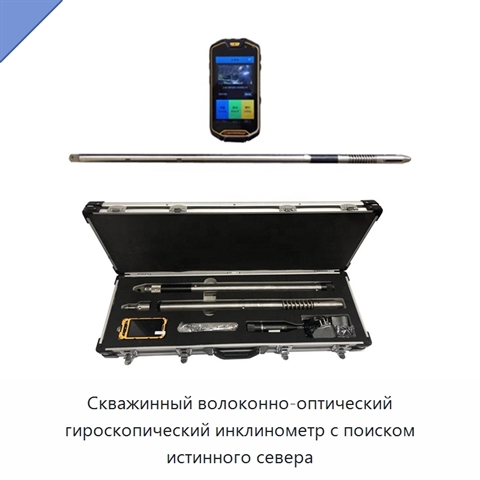

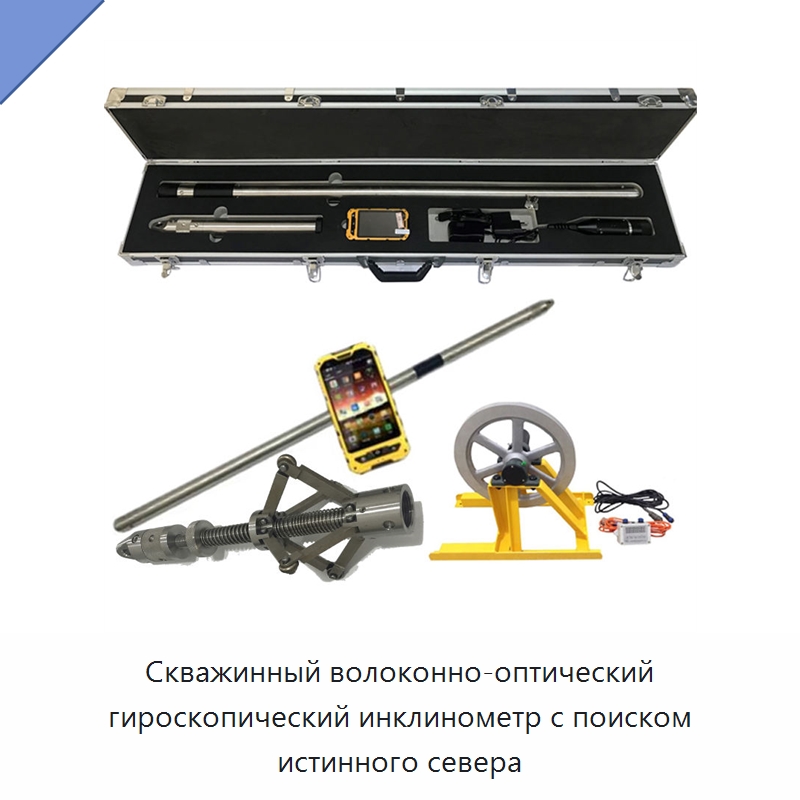

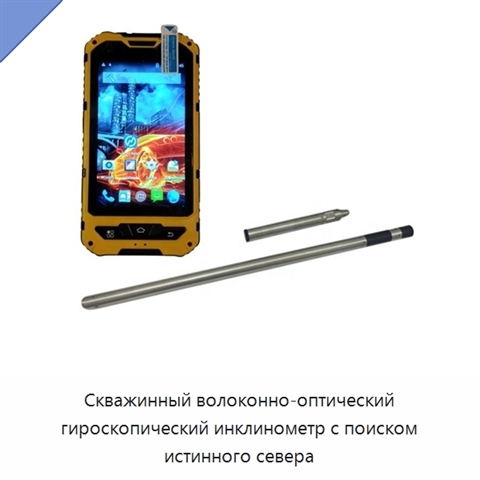

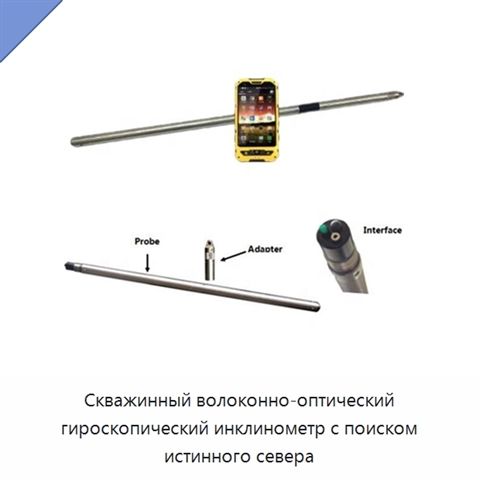

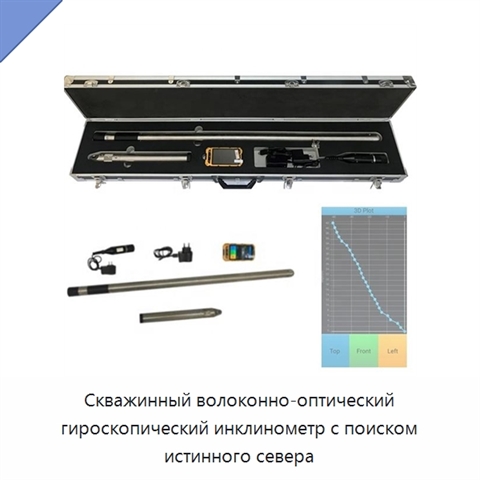

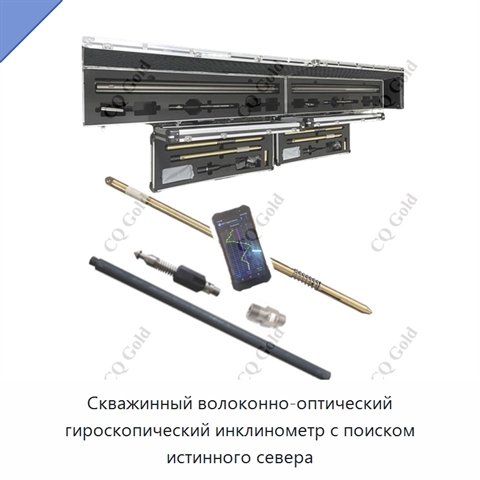

Скважинный волоконно-оптический гироскопический инклинометр с поиском истинного севера

Система состоит из зонда и блока управления, предназначенных для совместной работы. Зонд регистрирует наклон и азимут скважины, а блок управления служит для настройки параметров и визуализации данных. Встроенный высокочувствительный волоконно-оптический гироскоп с очень низким уровнем шума использует технологию поиска истинного севера. Он фиксирует угловую скорость вращения Земли, равную 15°/ч, после чего вращательная составляющая автоматически рассчитывается с учётом местной широты. Благодаря этому измерение азимута не зависит от геомагнитного поля и сохраняет точность при сильных магнитных помехах. Прибор выполнен как немагнитный многоточечный инструмент для скважинных измерений. Предусмотрен точечный режим: одно измерение выполняется за 140 с. Передача данных осуществляется через последовательный порт, а срок службы гироскопа превышает 1800 ч. Зонд имеет наружный диаметр 40 мм. Система оснащена функциями самотестирования и визуализации результатов измерений. Управляющий блок предназначен для задания рабочих параметров и обработки данных, полученных зондом.
