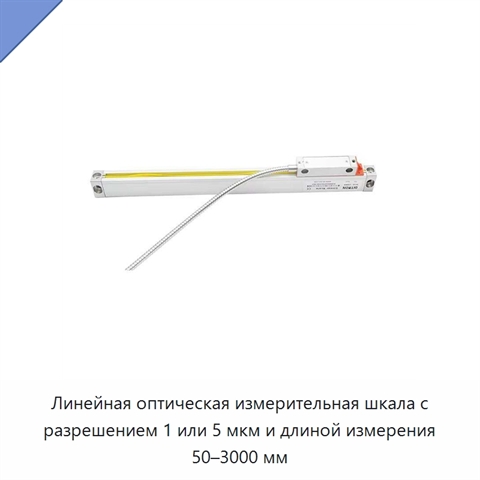

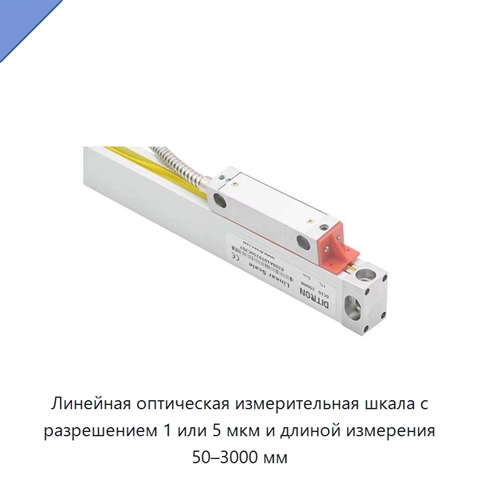

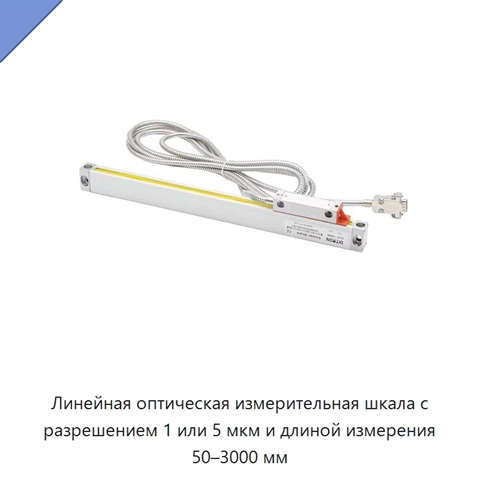

Линейная оптическая измерительная шкала с разрешением 1 или 5 мкм и длиной измерения 50–3000 мм

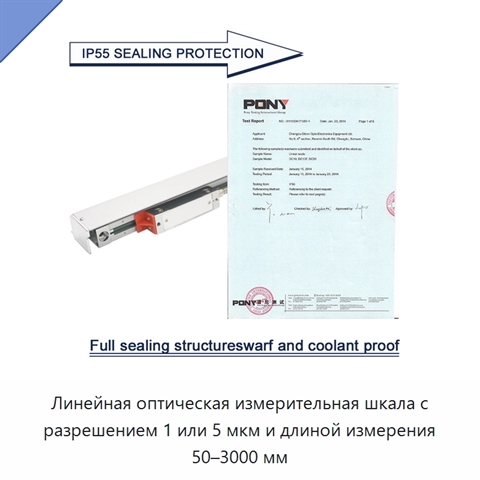

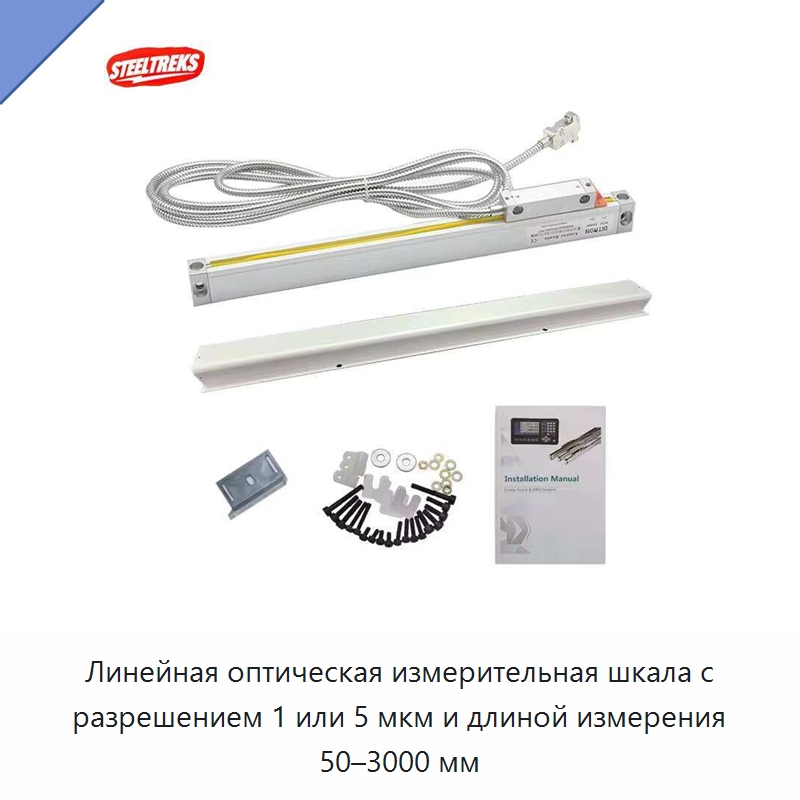

Линейная оптическая измерительная шкала служит датчиком линейного перемещения и положения. Длина измерения находится в диапазоне от 50 до 3000 мм, а разрешение составляет 1 или 5 мкм. Точность — 5 мкм или 10 мкм/м; выходной сигнал — 5 В. Поперечное сечение шкалы равно 20,5 × 31 мм. Максимальная скорость перемещения достигает 60 м/мин, рабочий температурный диапазон — от −10 до 60 °C, степень защиты — IP55. Референтные точки расположены через каждые 50 мм. Измерительной базой служит прецизионная стеклянная решётка. Считывающая головка позиционируется и направляется шарикоподшипником. Конструкция герметизирована, а компоновка отдельных компонентов облегчает монтаж, техническое обслуживание и ремонт. При ходе 200 мм общая длина составляет 333 или 355 мм. В полный комплект входят линейная шкала, винты, пылезащитный кожух, руководство по эксплуатации и монтажные принадлежности.

Наименование производителя

Hand Tools High Precision Linear Scale/Optical Glass Scale 1um/5um 50-3000mm Displacement Position Sensor DB9 TTL/RS422 Signal
