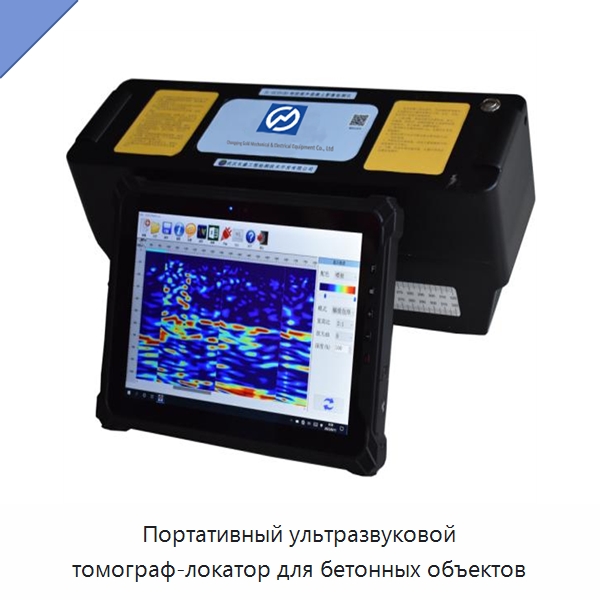

Портативный ультразвуковой томограф-локатор для бетонных объектов

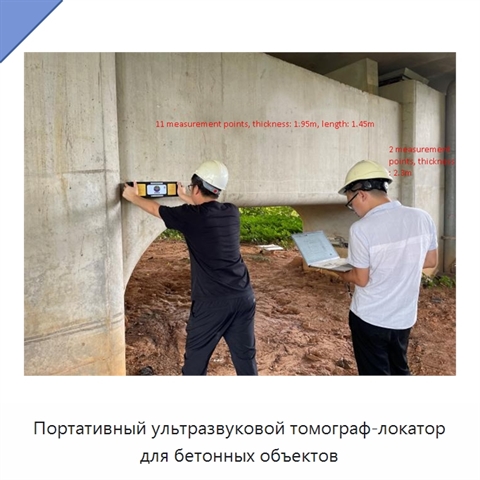

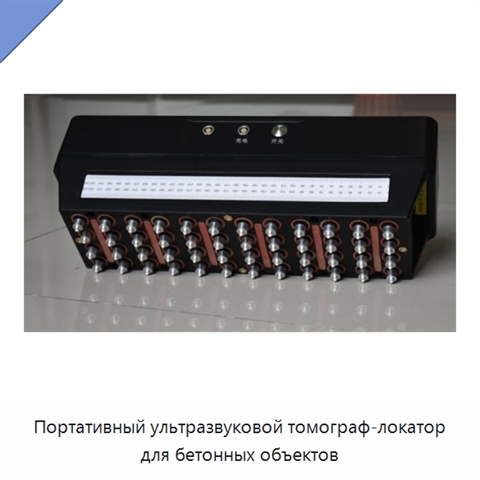

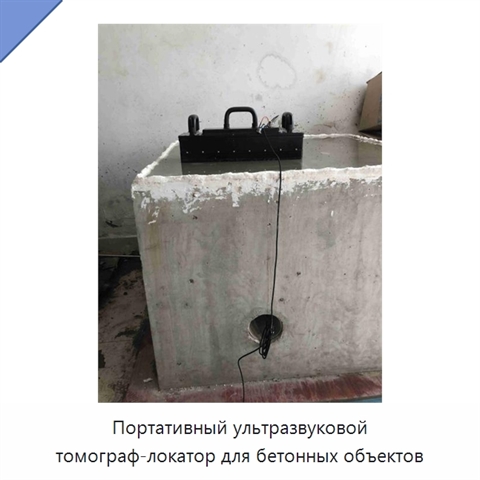

Прибор ультразвуковым методом определяет расположение, длину и направление арматуры и внутренних дефектов бетонных объектов на глубине до 9 м. Рабочий диапазон частот составляет 10–100 кГц. Фазированная система включает 48 ультразвуковых преобразователей, объединённых в конфигурацию 4 × 12. Минимальная толщина измеряемого объекта составляет 50 мм, а минимальный распознаваемый размер неоднородности — около 15 мм. Сухой точечный контактный преобразователь с высокой чувствительностью подходит для шероховатых и неровных поверхностей. Поверхность объекта не требует тщательной предварительной подготовки. Прибор поддерживает обнаружение поперечной ультразвуковой волны и автоматическое измерение её скорости, программируемое усиление и регулировку частоты импульсного возбуждения. Синтетическая апертура формирует изображения внутренних объектов непосредственно в процессе сканирования и позволяет определять координаты внутренних дефектов. Результаты линейного, поверхностного и объёмного сканирования анализируются и отображаются на большом экране. Беспроводное соединение предназначено для сбора, обработки и хранения данных в реальном времени. Цельный корпус устойчив к ударам. Питание осуществляется от встроенной литиевой батареи напряжением 12 В, продолжительность непрерывной работы составляет 7–8 ч. Предусмотрены USB-порт, оперативная память 8 ГБ и накопитель 128 ГБ. Прибор работает при температуре от −10 до 50 °C и имеет массу 6,7 кг.

Наименование производителя

Handheld 3D Ultrasonic Concrete Rebar & Flaw Determination Imaging Tomograph Locator
