Артикул: 181-615 Модель: АВМ-72(1Ж) Секция: Дополнительная

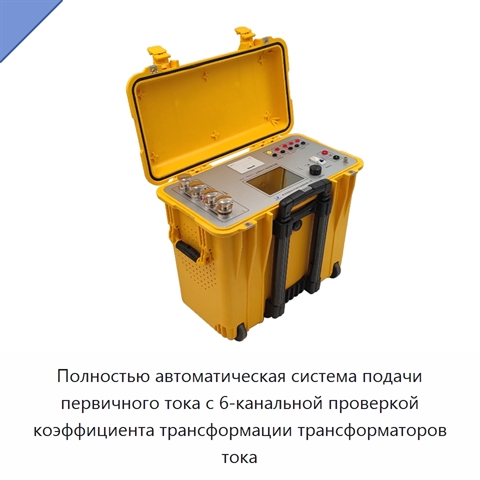

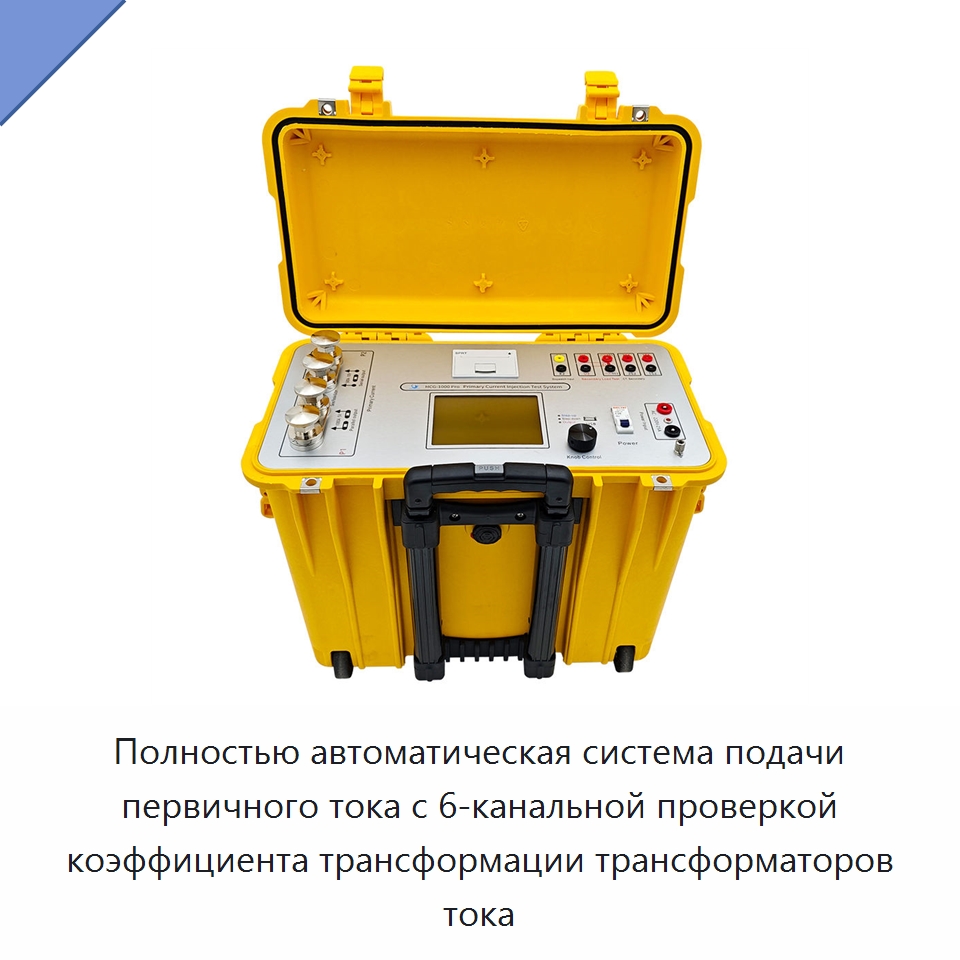

Полностью автоматическая система подачи первичного тока с 6-канальной проверкой коэффициента трансформации трансформаторов тока

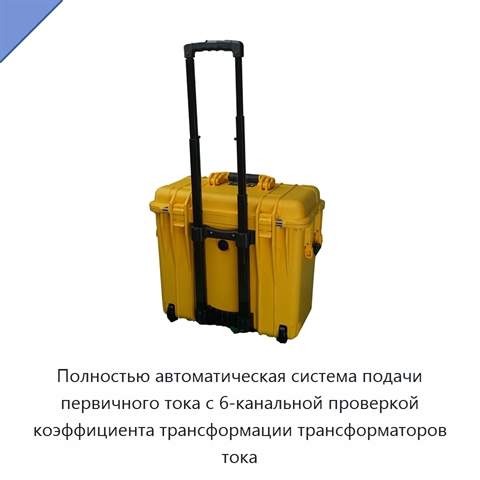

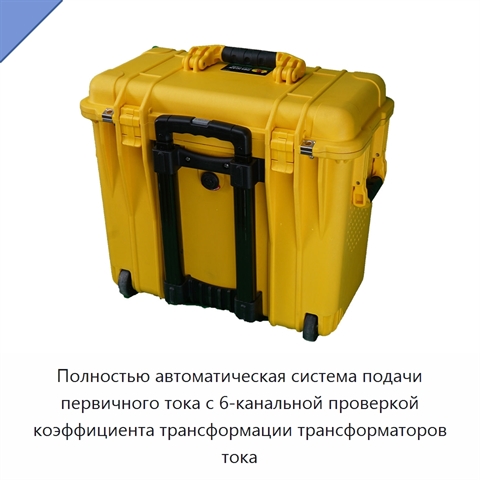

Максимальная выходная мощность составляет 5000 В·А. Выходной ток регулируется от 0 до 1000 А, а диапазон первичного тока составляет 0–1100 А. При 1000 А допускается работа в течение 60 с, при 900 А — 90 с, при 500 А — 30 мин, при 300 А — непрерывно в течение 24 ч. Вторичный ток находится в диапазоне 0–6 А; вторичная нагрузка регулируется от 0 до 10 Ом при 1 А и от 0 до 2 Ом при 5 А. Погрешность по первичному току равна ±(0,005 + 0,2 А), а при измерении коэффициента трансформации — ±(0,005 + 3 единицы младшего разряда). Измерительные каналы работают в параллельной или последовательной конфигурации, позволяя переходить между ответвлениями трансформатора тока без переподключения. Встроенный принтер печатает результаты непосредственно на месте проведения испытаний. Компактный корпус выполнен в виде кейса-тележки с выдвижной рукояткой и колесами; его габариты составляют 530 × 290 × 480 мм. Для питания требуется сеть 200–240 В переменного тока с частотой 50/60 Гц. В комплект входят кейс для кабелей, два кабеля токового выхода длиной по 5 м и сечением 70 мм² для подключения крупных первичных проводников, три испытательных кабеля длиной по 5 м, заземляющий кабель длиной 2 м, сетевой кабель, бумага для принтера, семь зажимов и три U-образные вставки.
Наименование производителяHCG-1000 Pro Fully Automatic 6 Channels CT TTR test Primary Current Injection Test System
Задать вопрос Искать на Baidu

Какую задачу решает система подачи первичного тока

Система подачи первичного тока применяется для проверки оборудования релейной защиты и автоматических выключателей, контроля целостности заземляющих сетей и устройств защитного заземления, а также тепловых испытаний при высоких регулируемых токах.
Испытания оборудования

Характеристики АВМ-72(1Ж)

Модель (по базе 91Т)АВМ-72(1Ж)
Область примененияelectric power
Рабочая температура−10…50 °C
Масса38 кг
Система подачи первичного тока - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации АВМ-72(1Ж) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней проверки актуальности данных: 12.08.26

Данные о производителе и характеристиках проверены.
