Артикул: 118-943
Модель: ФАМ577
Секция: Дополнительная

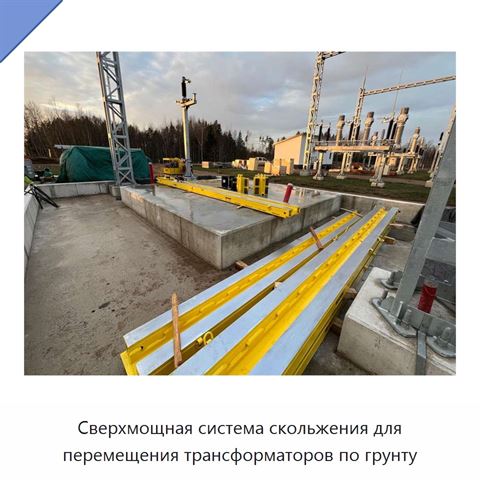

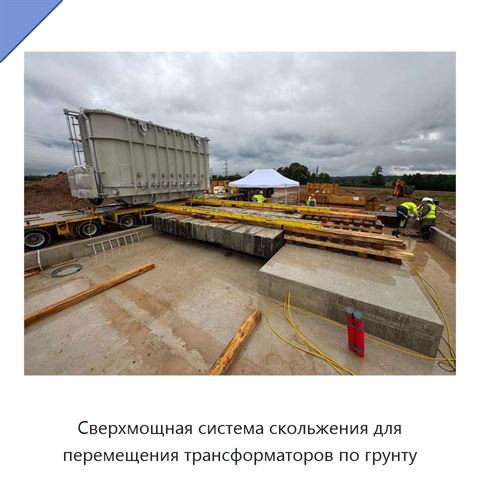

Сверхмощная система скольжения для перемещения трансформаторов по грунту

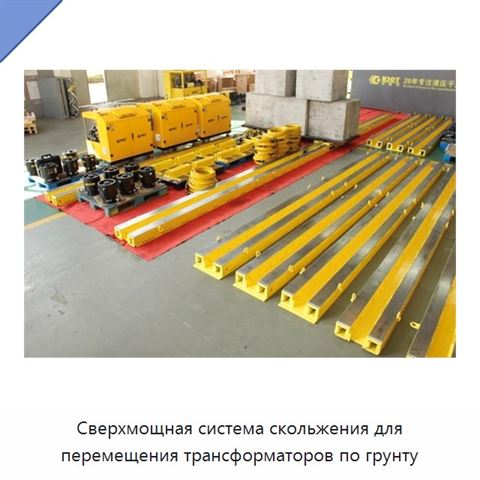

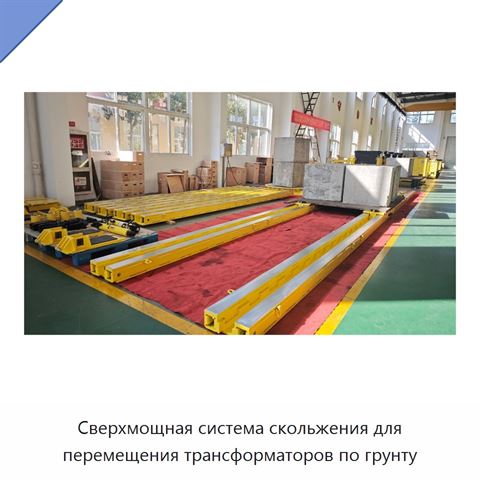

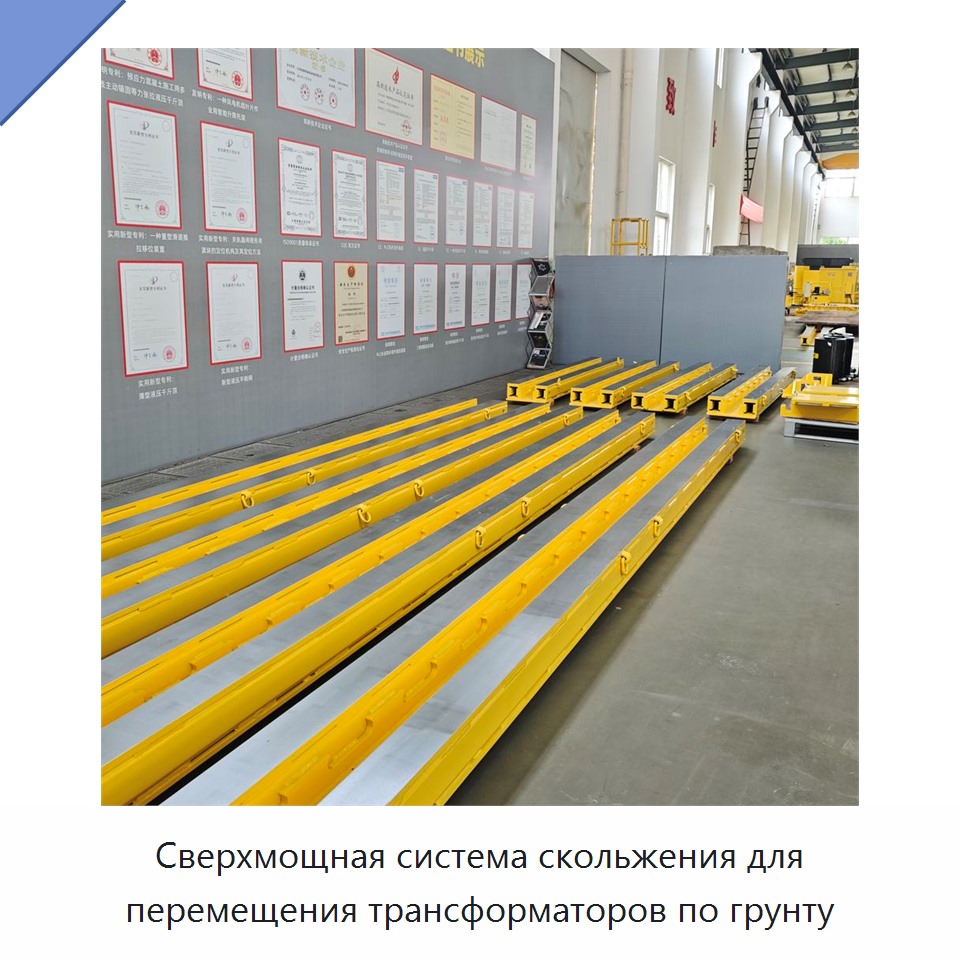

Сверхмощная система скольжения предназначена для горизонтального перемещения крупных трансформаторов и тоннелепроходческих щитов по грунту. Конструкция включает направляющие рельсы, балки, тягово-толкающие узлы с гидроцилиндрами двустороннего действия и встроенную гидравлическую силовую систему. Нагрузка устанавливается на балки, которые перемещаются горизонтально внутри направляющих рельсов. Балки соединяются с тягово-толкающими узлами при помощи кронштейнов, обеспечивающих надежное соединение во время работы. Гидроцилиндры имеют одинаковое усилие при толкании и тяге, благодаря чему груз можно контролируемо и безопасно перемещать в обоих направлениях. Гидроцилиндры соединяются с гидравлической станцией рукавами высокого давления. Двухнасосная гидросистема формирует два равных потока масла, которыми можно управлять независимо либо одновременно. Стандартная длина направляющих рельсов составляет 5,9 м; отдельные секции быстро соединяются между собой защелкивающейся системой.
Задать вопрос Искать на Baidu
Какую задачу решает система скольжения для перемещения трансформаторов
Система скольжения применяется для контролируемого горизонтального перемещения крупных трансформаторов и тоннелепроходческих щитов по грунту на промышленных площадках.
Характеристики ФАМ577
Модель (по базе 91Т)ФАМ577
Тип цилиндрадвустороннего действия
Исполнение гидравлического насосадвухнасосная система с двумя равными потоками масла
Привод5,5 кВт
Давление700 бар
Push and pull capacityодинаковое усилие при толкании и тяге
Track connectionзащелкивающаяся система соединения
Track length5,9 м
Люди, которые искали Система скольжения для перемещения трансформаторов, также смотрели:
+3 фотоТяжёлая система перемещения скольжением трансформаторов по грунту массой 300–500 т
Модель: ДЛ-719
- Грузоподъемность
- 300–500 т
- Привод
- 5,5 кВт
- Давление
- 700 бар
Тяжёлая система перемещения скольжением предназначена для горизонтального перемещения трансформаторов массой от 300 до 500 т по грунту. Рабочее перемещение выполняется способом скольжения, что соответствует задаче перевода тяжёлого трансформаторного оборудования по наземной поверхности. Давление в с

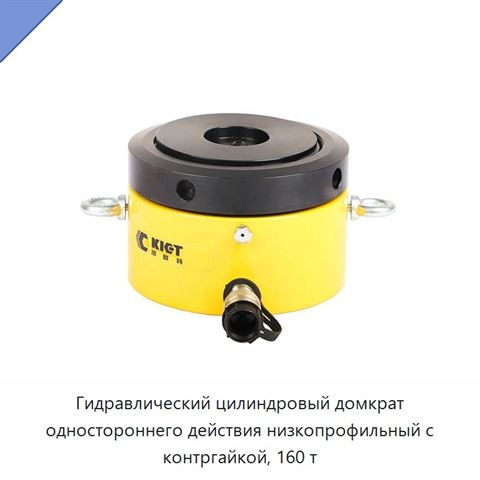

+5 фотоГидравлический цилиндровый домкрат одностороннего действия низкопрофильный с контргайкой, 160 т
