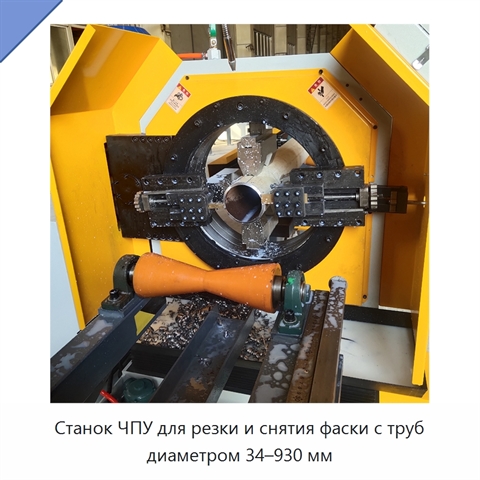

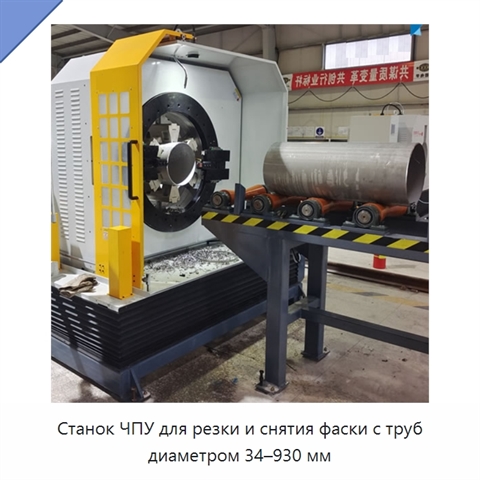

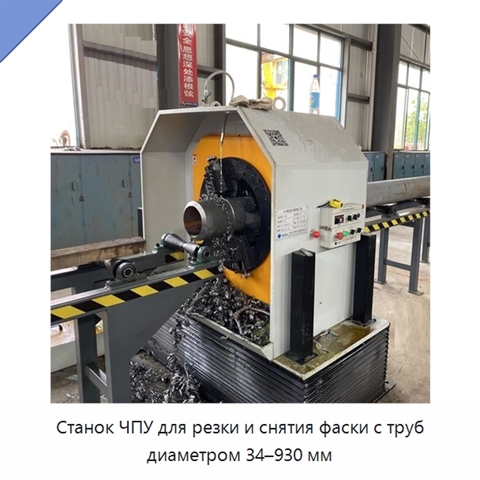

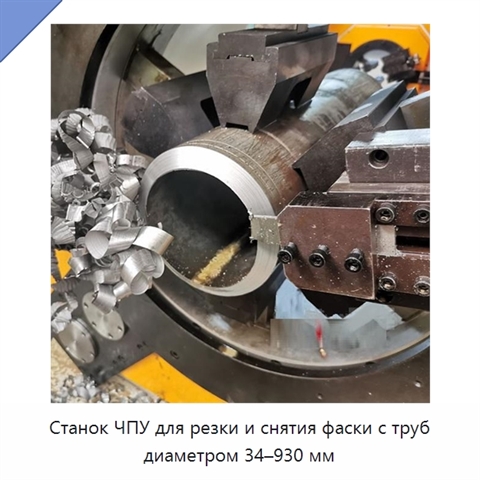

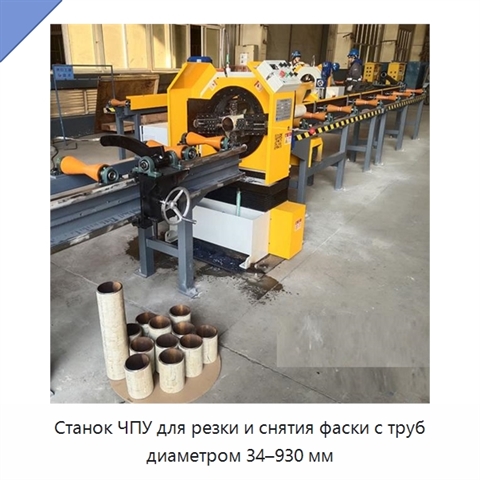

Станок ЧПУ для резки и снятия фаски с труб диаметром 34–930 мм

Станок обрабатывает трубы диаметром от 34 до 930 мм. Диапазоны условного прохода включают DN30–150, DN40–300, DN80–400, DN250–500, DN300–600 и DN600–900. Труба закрепляется без перемещения, а вращение режущей головки обеспечивает механическую храповую подачу инструмента. Оборудование выполняет резку и снятие фаски в средней части трубопровода, отдельную отрезку трубы или обработку только её торца. Допустимыми материалами являются углеродистая, легированная, нержавеющая, дуплексная нержавеющая, низкотемпературная и жаростойкая сталь. Толщина стенки для нержавеющей и легированной стали составляет 3–25 мм, для углеродистой стали — 3–30 мм. Холодная резка выполняется с циркуляционным водяным охлаждением. Радиальная подача инструмента автоматическая, её величина составляет 0,1–0,2 мм/об. Скорость подачи рассчитывается с учётом толщины стенки и составляет около 2 мм/мин; для трубы размером 219×8 мм продолжительность резки с формированием фаски составляет около 4 минут. Зажимная система включает один комплект держателя режущего инструмента и один комплект держателя инструмента для снятия фаски. Для обработки труб разных диаметров предусмотрена регулировка высоты держателя. Возможны фаски I-, V- и двойного V-типа; стандартная оснастка включает режущий нож 0° и V-образный нож для фаски 30°. Перпендикулярность торца фаски составляет не более 1 мм, чистота обработки — 0,3, отклонение угла — не более 0,5°. Управление осуществляется кнопками пульта. Дополнительно доступны ручной роликовый стол для подачи труб, роликовый стол для их транспортировки и механизм механической фиксации длины. ^*

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание ЖМА-45(7К) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.
