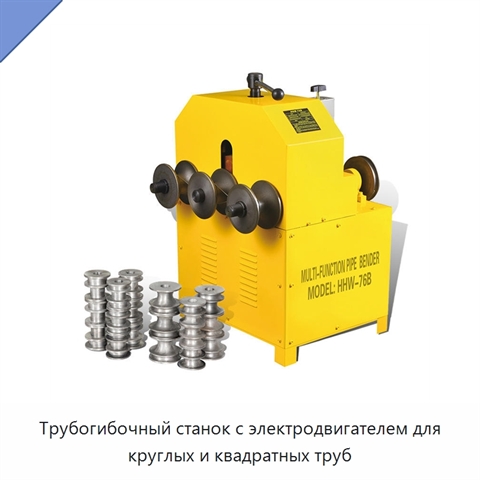

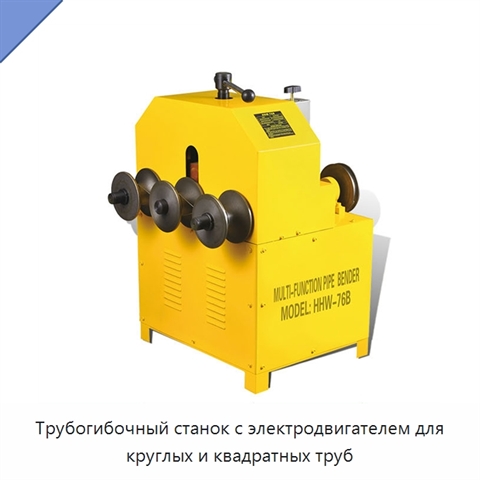

Трубогибочный станок с электродвигателем для круглых и квадратных труб

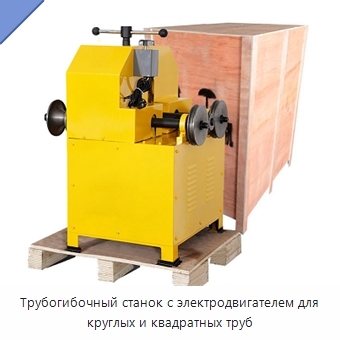

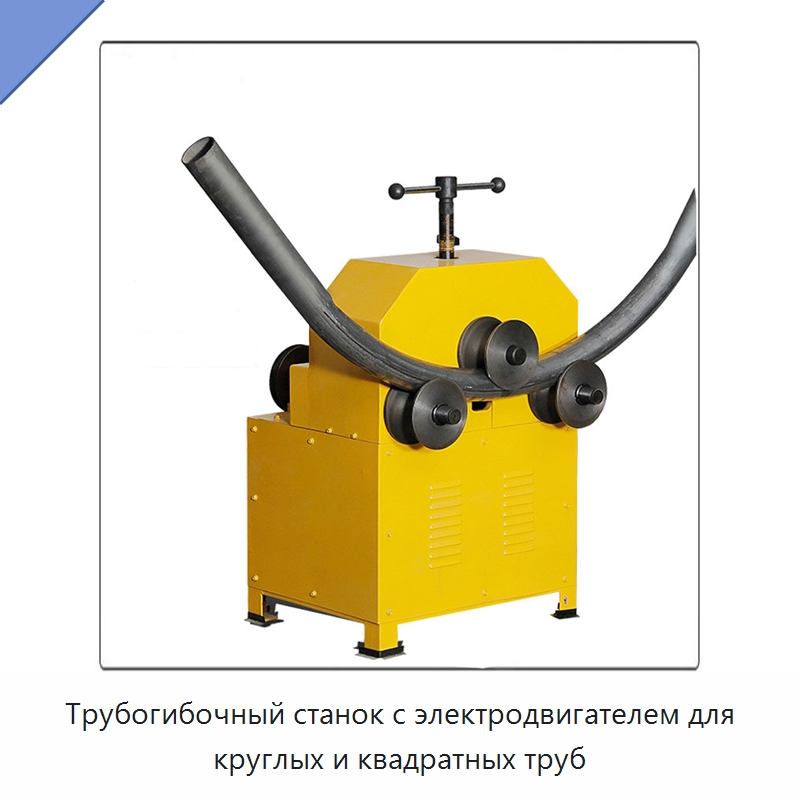

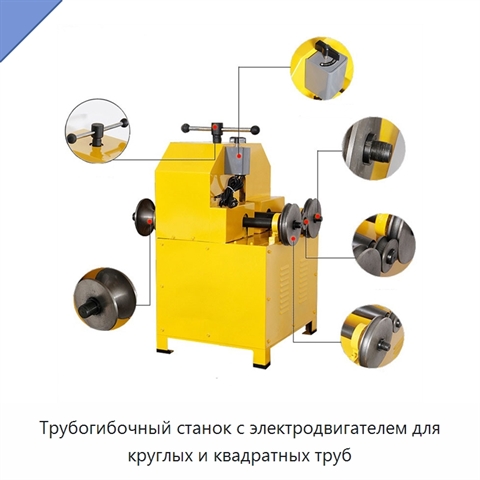

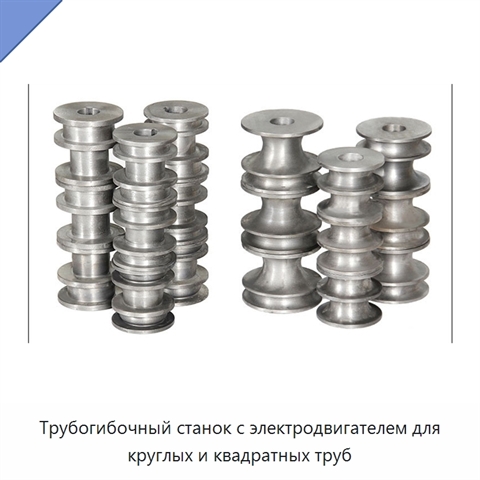

Трубогибочный станок выполняет гибку возвратно-поступательной прокаткой; радиус гибки регулируется. В конструкции привода применён корпус турбинного редуктора. Оборудование предназначено для гибки или прокатки труб с большим радиусом, включая круглые, тонкостенные квадратные и прямоугольные трубы из нержавеющей стали, с формированием дуги или полного круга. Переключатель управляет электродвигателем мощностью 1,5 кВт при напряжении 220 или 380 В. Подъём ведомого шкива регулируется вручную винтом верхнего вала для получения требуемого угла. Гибочные формы изготовлены из литой специальной стали; предусмотрены варианты для круглых и квадратных труб. Закрытая конструкция защищает внутреннюю структуру и обеспечивает безопасную эксплуатацию. Диапазоны размеров круглых труб составляют 19–76 мм и 16–76 мм, квадратных — 20–60 мм и 16–50 мм. Толщина стенки обрабатываемых труб составляет 0,5–2 мм. Размеры гибочных форм для круглых труб включают 19/22/25/32/38/51/63/76 мм и 16/19/22/25/32/38/51/63/76 мм, для квадратных труб — 20/25/30/40/50/60 мм и 16/19/22/25/30/38/40/50 мм. Масса станка составляет 235 или 242 кг, транспортировочная масса — 250 или 260 кг. Размер упаковки — 73 × 63 × 102 см.

Наименование производителя

HHW-76B Multifunctional Pipe Bending Machine Electric Steel Tube Bender for Round Pipe and Square Pipe
