Артикул: 218-587 Модель: ХДЭ-87(4Р) Секция: Дополнительная

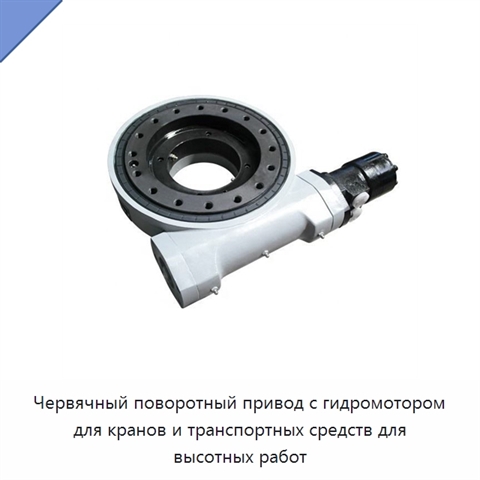

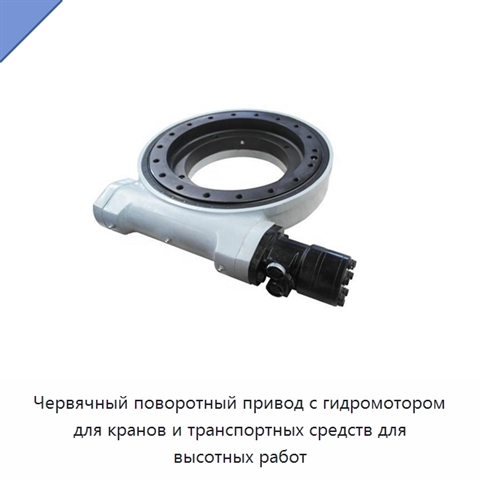

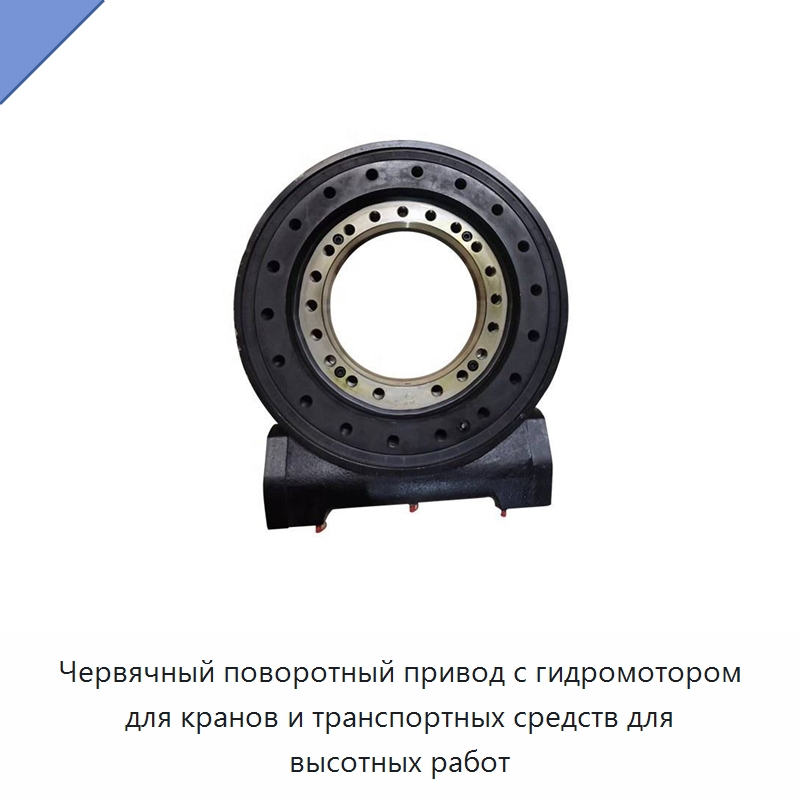

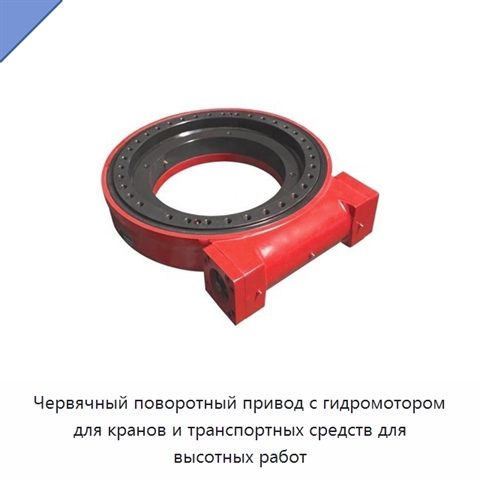

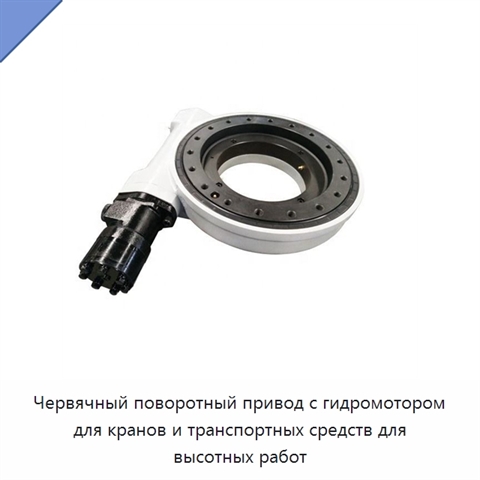

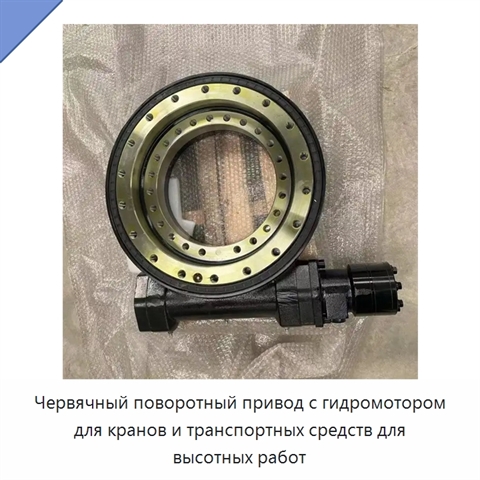

Червячный поворотный привод с гидромотором для кранов и транспортных средств для высотных работ

Гидромотор приводит в движение червячный вал поворотного привода. Наружное кольцо опорно-поворотного подшипника вращается и передаёт крутящий момент через фланец, тогда как внутреннее кольцо закреплено в корпусе. Диаметр отверстия подшипника составляет 146–175 мм, наружный диаметр привода — 321,7–410,5 мм. Передаточное отношение червячной передачи равно 62:1, радиальная нагрузка составляет 16,6 кН, а удерживающий момент — 2 кН·м. В конструкции используется только наружный зубчатый венец. Исполнение с перекрёстными роликами оснащено резиновыми уплотнениями. Материал — 50Mn/42CrMo.
Наименование производителяHi-Q Slewing Drive SE9 Worm Gear Reduce Slewing Drive With Hydraulic Motor for Cranes/Aerial Work Vehicles
Задать вопрос Искать на Baidu

Какую задачу решает червячный поворотный привод с гидромотором

Червячный поворотный привод с гидромотором предназначен для использования в кранах и транспортных средствах для высотных работ.
Поворот механизма

Характеристики ХДЭ-87(4Р)

Модель (по базе 91Т)ХДЭ-87(4Р)
Особенностиперекрёстные ролики
Варианты зубчатого венцатолько наружный зубчатый венец
Тип уплотненийрезиновые уплотнения
Типопорно-поворотный подшипник
Червячный поворотный привод с гидромотором - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ХДЭ-87(4Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней проверки актуальности данных: 21.08.26

Данные о производителе и характеристиках проверены.
