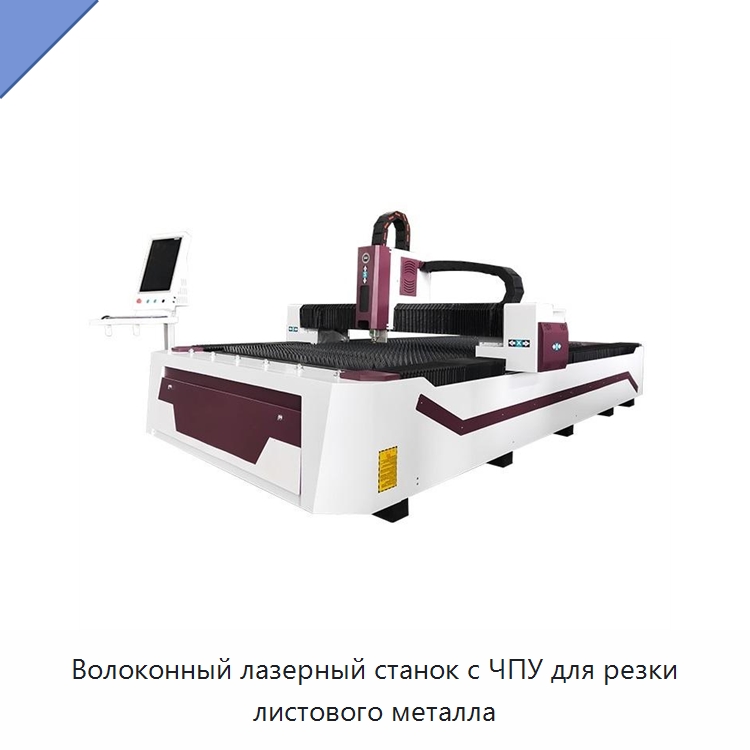

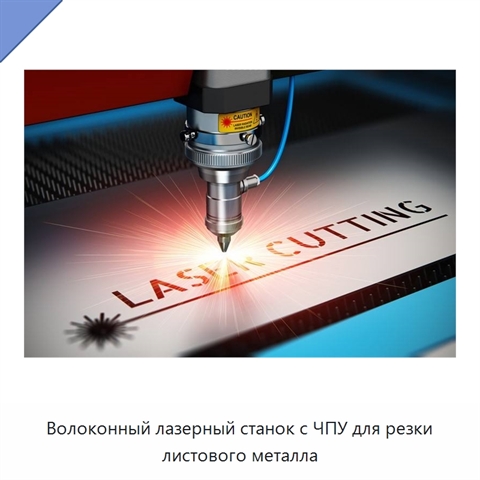

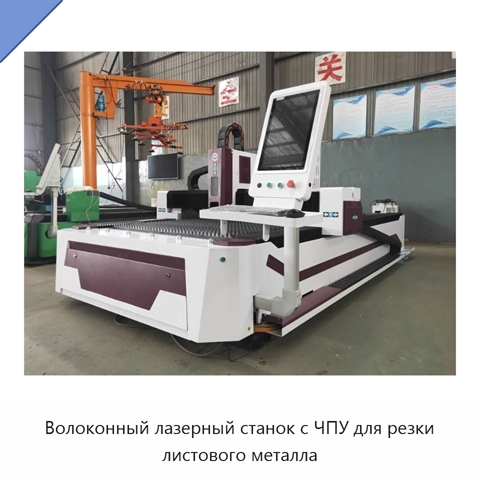

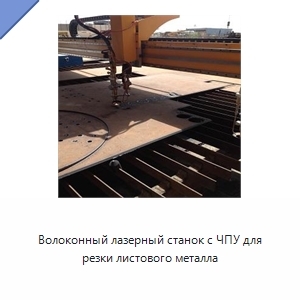

Волоконный лазерный станок с ЧПУ для резки листового металла

Станок оснащён волоконным лазерным источником мощностью 1000 Вт, системой ЧПУ и поворотным узлом размером 200 мм. Максимальная толщина резки составляет 10 мм для углеродистой стали и 4 мм для нержавеющей стали, минимальная ширина реза — 0,08–0,1 мм, а погрешность станка — 0,02 мм. Скорость перемещения достигает 60 м/мин. Общая мощность оборудования равна 11 кВт, мощность водяного охладителя — 3 кВт; для электропитания требуются напряжение 380 В и частота 50/60 Гц. Рабочее давление азота составляет 15–20 бар, кислорода — 6–8 бар, воздуха — 15–30 бар. Масса станка равна 3 т, размеры компоновки — 4,7 × 2,3 × 1,6 м, продолжительность работы — 16 ч в сутки. Для смазки предусмотрена автоматическая система впрыска масла. Поворотный механизм регулировки фокуса допускает ручную коррекцию в диапазоне 20 мм с точностью 0,05 мм. Режущая головка имеет защиту от столкновений. Верхнее защитное окно установлено в коллимационном узле, а нижнее защитное окно дополнено пылезащитной крышкой. Коллимационная и фокусирующая линзы, а также сопло снабжены охлаждающими конструкциями. Водяной охладитель отводит тепло от режущей головки и лазерного устройства, автоматически поддерживая температуру около 25 °С. В охладителе используется чистая вода с заменой один раз в неделю; фильтр заменяется один раз в три месяца. Программное обеспечение для трёхмерной резки считывает экспортированные файлы, автоматически извлекает сечение и траекторию реза, выполняет выравнивание и коррекцию центра. С учётом размера трубы оно рассчитывает её поворот и высоту подъёма режущей головки при односторонней резке. Электрооптический КПД лазерного источника превышает 30 %.
