Артикул: 138-345
Модель: РЕВК-48-4А
Секция: Дополнительная

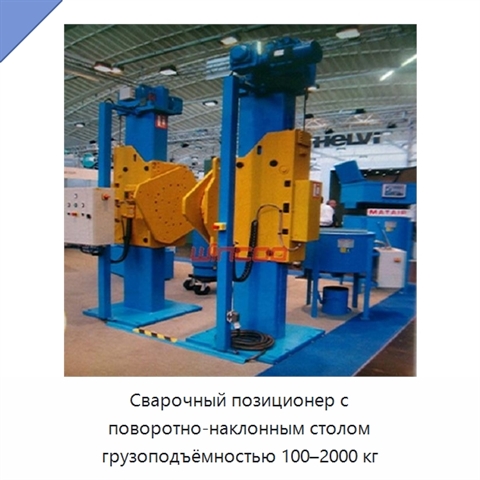

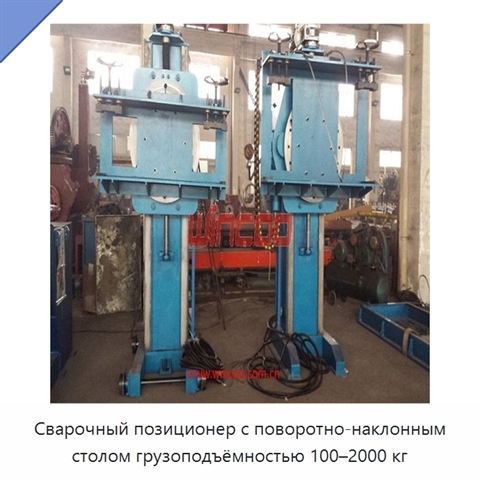

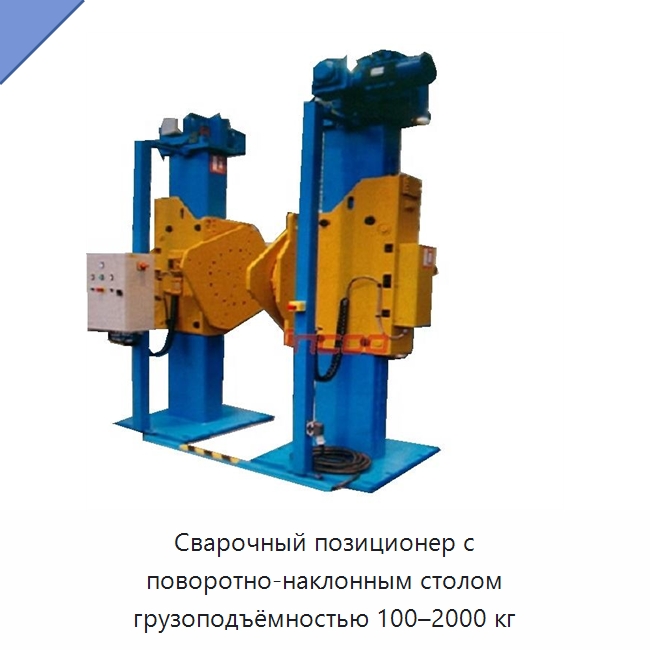

Сварочный позиционер с поворотно-наклонным столом грузоподъёмностью 100–2000 кг
Сварочный позиционер рассчитан на максимальную нагрузку от 100 до 2000 кг и применяется для ручной и автоматической сварки кольцевых швов, а также для точного размещения заготовок. Свободностоящая конструкция выполнена из стали. Поворотный стол имеет механически обработанную поверхность, центрирующие канавки и Т-образные пазы; диаметры столов составляют 400, 600, 800, 1000 и 1200 мм. Стол наклоняется в диапазоне 0–120°, а направление его вращения, подъём и опускание при наклоне и частота вращения задаются с ручного пульта. Частота вращения имеет диапазоны 0,05–0,5 об/мин и 0,5–3,5 об/мин. Все подвижные узлы оснащены системой смазки, а основные сварные детали перед окраской проходят пескоструйную обработку. Исполнения с максимальной нагрузкой 100, 300, 600, 1200 и 2000 кг имеют номинальный эксцентриситет соответственно 100, 150, 150, 200 и 250 мм; номинальное расстояние до центра тяжести составляет 150, 200, 250, 250 и 300 мм. Максимальный диаметр вращения заготовки при положении 90° равен 600, 1000, 1500, 1570 и 1900 мм. Длина основной рамы для этих исполнений составляет 740, 930, 1200, 1400 и 1700 мм, высота — 420, 700, 900, 1000 и 1200 мм, ширина — 527, 820, 800, 1000 и 1200 мм. Позиционер оснащён встроенным заземлением с током 1000 А.
Задать вопрос Искать на Baidu
Какую задачу решает сварочный позиционер с поворотным столом
Сварочный позиционер используется для точного размещения заготовок при ручной и автоматической сварке кольцевых швов, в том числе при производстве сосудов под давлением.
Характеристики РЕВК-48-4А
Модель (по базе 91Т)РЕВК-48-4А
Габаритные размерыпо индивидуальному заказу, опционально
Частота вращения0,05–0,5 об/мин, 0,5–3,5 об/мин
Типсварочный позиционер
Сварочный позиционер с поворотным столом - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим технические характеристики, типоразмеры и комплектация РЕВК-48-4А могут быть изменены по вашему запросу под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим технические характеристики, типоразмеры и комплектация РЕВК-48-4А могут быть изменены по вашему запросу под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата актуализации информации: 09.08.26
Производитель и параметры оборудования проверены.
