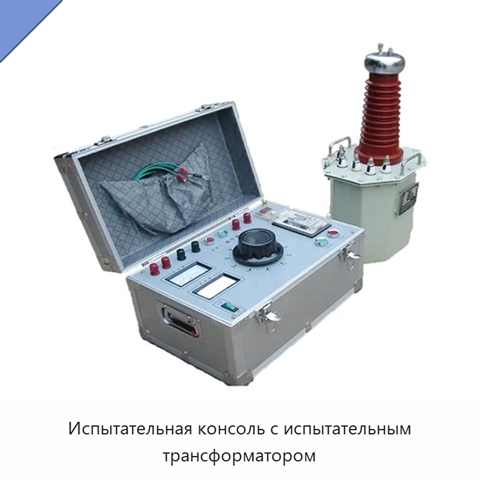

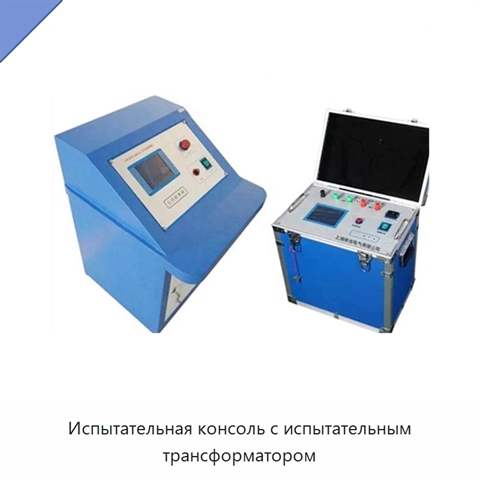

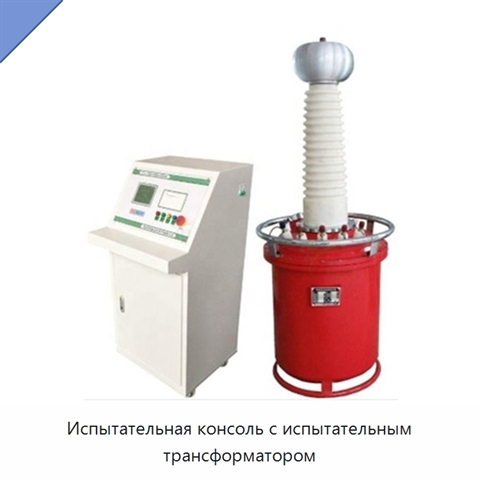

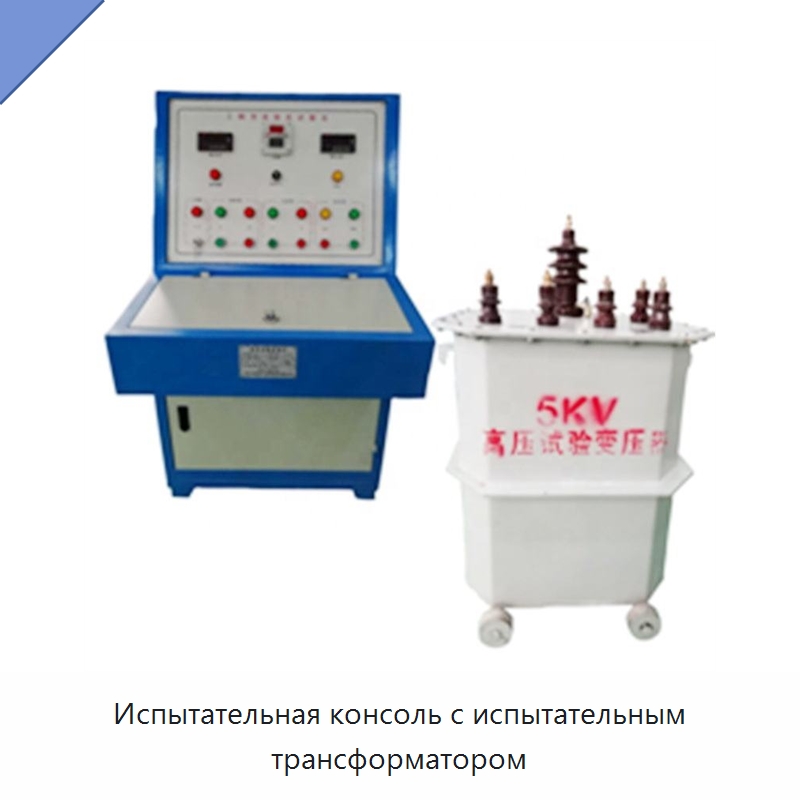

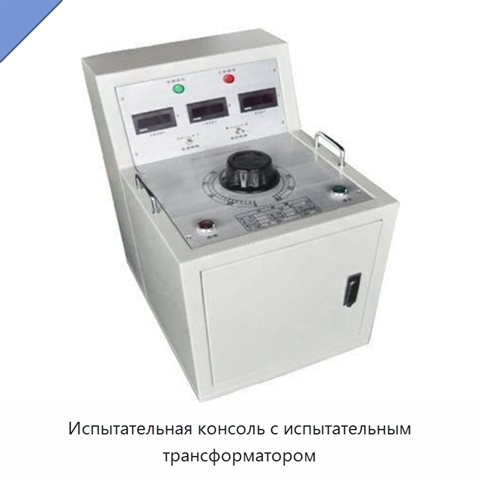

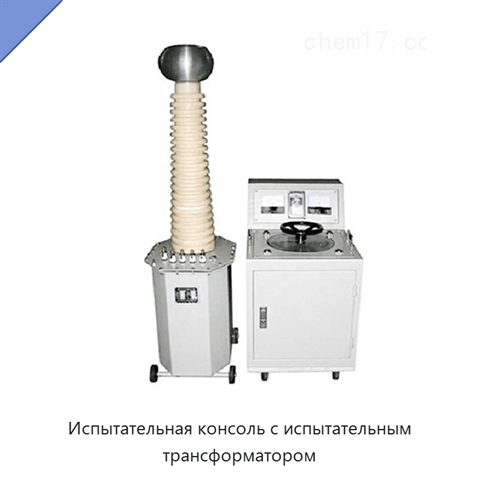

Испытательная консоль с испытательным трансформатором

Комплект включает испытательную консоль и пульт управления. Для системы и индукционного регулятора предусмотрены варианты номинальной мощности 50, 100, 150 или 200 кВА; номинальный вход обоих узлов составляет 220 В, выход системы имеет диапазоны 0–5, 0–10, 0–15, 0–20 или 0–25 кВ, а выход регулятора — 0–600 В. Он формирует переменное входное напряжение от нуля до номинального уровня и оснащен электрическим управлением, ограничением верхнего и нижнего пределов и запуском с нулевого потенциала. Пульт подает звуковой и световой сигнал при пробое образца, отключает высоковольтный канал с регулируемой задержкой 0,1–1 с, обеспечивает защиту от пробоя и сверхтока, а при отключении с ненулевого уровня автоматически возвращает устройство к нулю. После завершения выдержки оборудование автоматически возвращает уровень к нулю и отключает питание; цифровое реле отображает время испытания, причем длительность выдержки регулируется. Высоковольтный канал и токовый канал имеют точность измерения +3%. Для низковольтной линии предусмотрено испытание на выдержку 5 кВ при промышленной частоте.

Наименование производителя

High Efficient KH-50 High Voltage Testing Console Test Transformer
