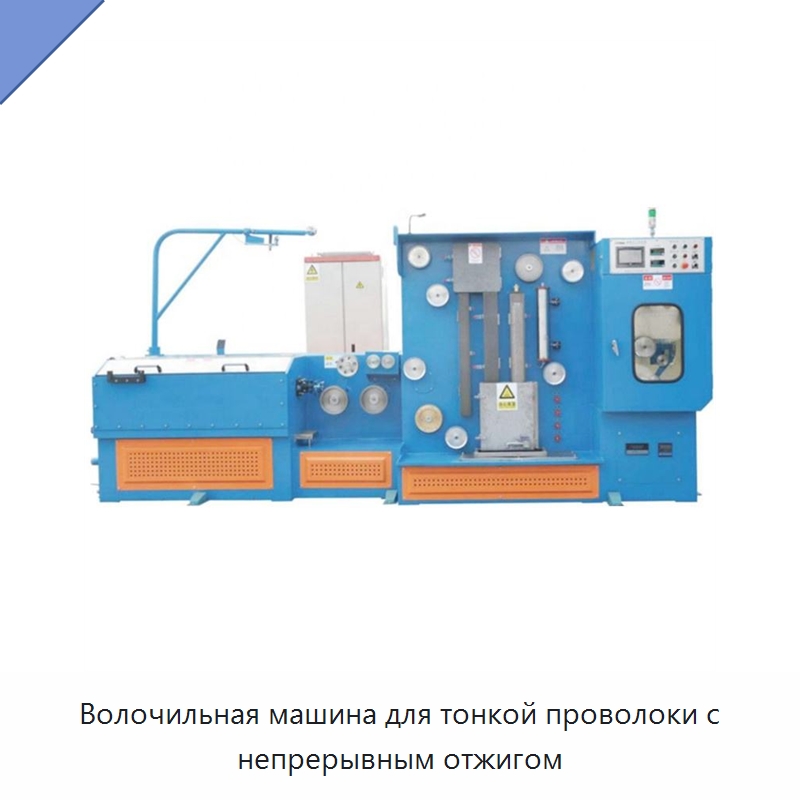

Волочильная машина для тонкой проволоки с непрерывным отжигом

Машина имеет горизонтальную схему волочения и привод на основе высокоточного зубчатого ремня. Диаметр входящей проволоки составляет 0,8–1,2 мм, выходящей — 0,10–0,32 мм. Максимальная скорость волочения достигает 1500 м/мин; предусмотрено до 22 волочильных фильер. Мощность главной машины — 18,5 кВт, мощность системы отжига — 12 кВА, мощность приёмного устройства — 3,7 кВт. Предусмотрен четырёхсекционный отжиг на постоянном токе: напряжение 80 В и сила тока 120 А. Приёмная катушка может быть изготовлена по размеру шпули, предоставленной заказчиком. Машина рассчитана на шпулю диаметром 250 мм, вместимость приёмной системы составляет 10–20 кг. Для остановки предусмотрен пневматический тормоз. Габаритные размеры машины — 4700 × 1500 × 2050 мм: длина 4700 мм, ширина 1500 мм, высота 2050 мм.

Наименование производителя

High Efficient 22DHT Fine Wire Drawing Machine with Continuous Annealer
