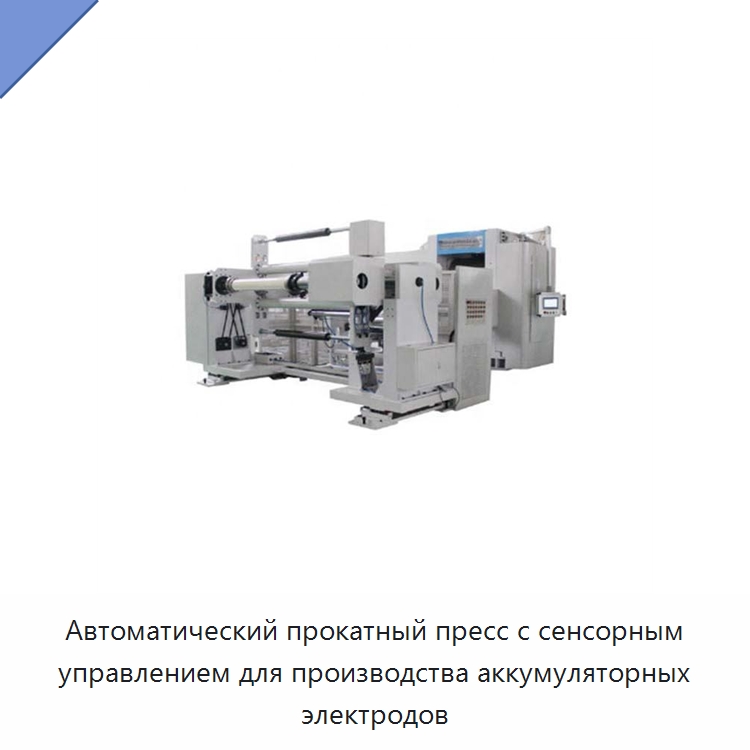

Автоматический прокатный пресс с сенсорным управлением для производства аккумуляторных электродов

Цельнолитая рама с зевом из стали 45# оснащена крупным ползуном, рассчитана на высокую несущую способность и малую деформацию; рабочий узел развивает значительное усилие прокатки и обеспечивает скорость не менее 50 м/мин. Рабочая зона оснащена скребковым механизмом очистки поверхности валка, средством обрезки электродного полотна, щёткой для удаления пыли и железных частиц, а также устройством снятия валка. Подача материала проходит через разматывающую станцию с сервомотором, ручную платформу приёма ленты, буфер натяжения и переднее и заднее натяжные устройства, после чего материал поступает на одностанционную намотку. Гидравлическая система через интерфейс оператора регулирует подъём цилиндра и задаёт давление валка для режима постоянного давления с ограниченным зазором; экран отображает фактическое значение и вертикальное перемещение. Лазерная система выполняет онлайн-измерение толщины, а поверхность валка покрыта твёрдым хромом; толщина слоя после шлифования составляет не менее 120 мкм. Для положительного электрода предусмотрены литий-железофосфатная, трёхкомпонентная и литий-манганатная системы, для отрицательного — графитовая и кремниево-углеродная. Материалом основы служат медная или алюминиевая фольга, в том числе с углеродным покрытием; поддерживаются непрерывное однополосное, непрерывное многополосное, однощелевое и многощелевое нанесение. Для рулона и фольги предусмотрена ширина 300–850 мм; толщина положительного рулона составляет 0,060–0,300 мм, отрицательного — 0,065–0,300 мм, положительной фольги — 0,009–0,035 мм, отрицательной — 0,006–0,035 мм. Внутренний диаметр рулона составляет 6 мм, максимальный наружный диаметр — Φ800 мм, предельная масса — 800 кг. Для установки требуются питание 380 В с частотой 50 Гц и сжатый воздух давлением 0,5–0,7 МПа с расходом 0,04 м³/мин; масса оборудования около 32 т. Нагрузка на основание под главным узлом должна превышать 8 т/м², а под размоткой и намоткой — 2,5 т/м².

Наименование производителя

High Precision Automatic Alignment Press Machine Touchscreen Control for Battery Electrode Production Lab Equipment
