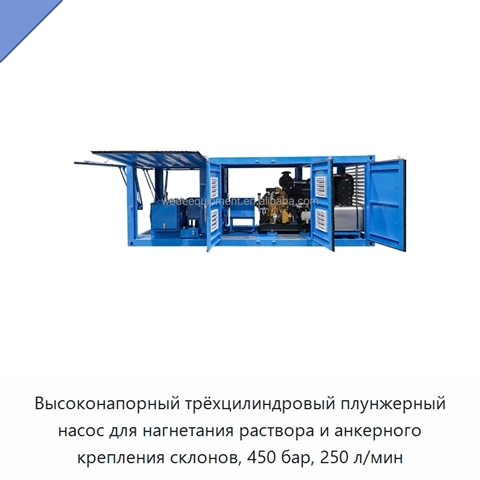

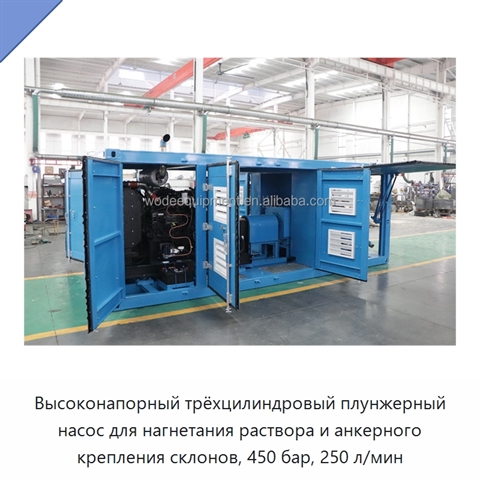

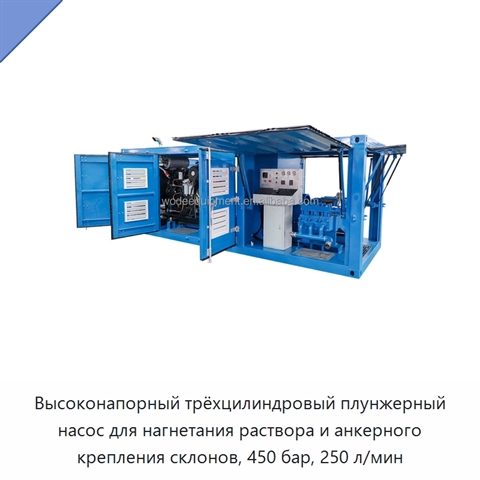

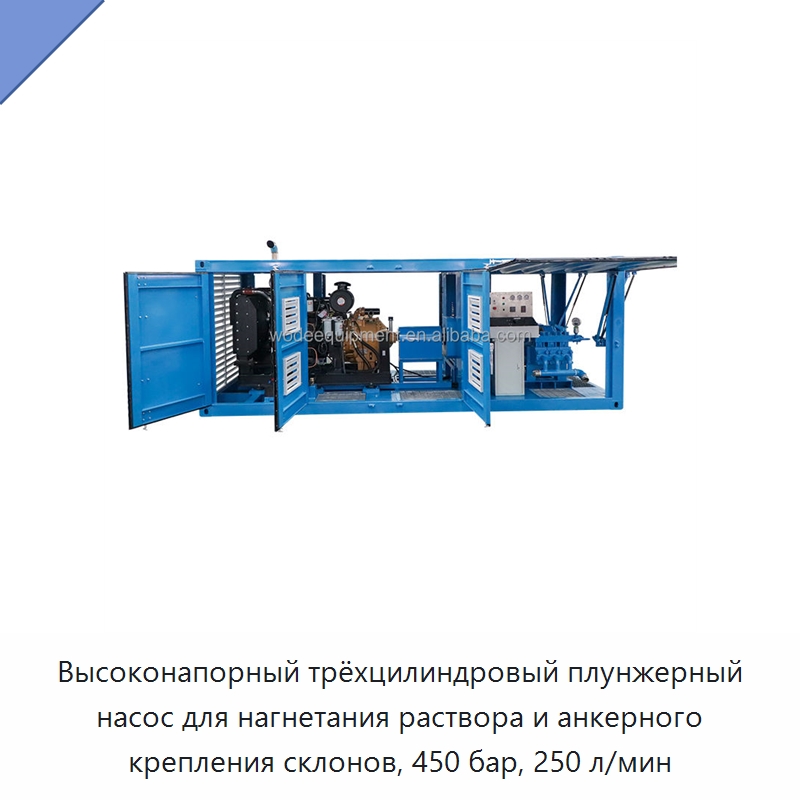

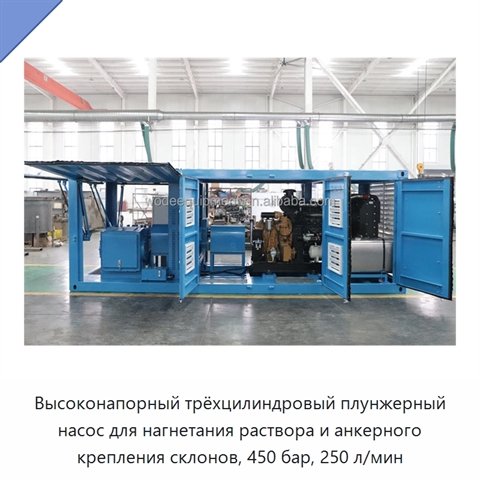

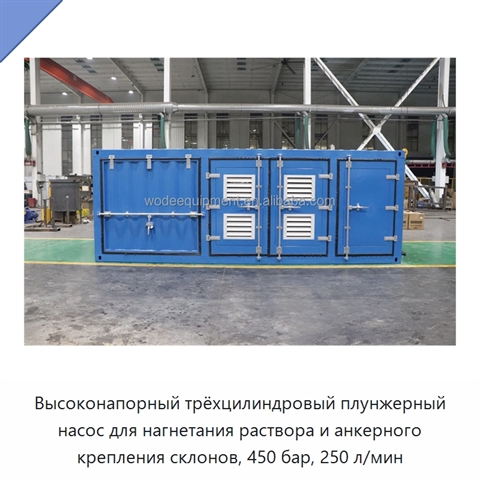

Высоконапорный трёхцилиндровый плунжерный насос для нагнетания раствора и анкерного крепления склонов, 450 бар, 250 л/мин

Высоконапорный плунжерный насос выполнен как горизонтальная трёхцилиндровая машина одностороннего действия с возвратно-поступательным движением. Три плунжера диаметром 75 мм и с ходом 100 мм работают поочерёдно, поддерживая стабильность давления и потока. Для плунжеров применяется специальная сталь с закалкой, а головка насоса выкована из цельной заготовки. Дизельный двигатель развивает мощность 260 л.с.; максимальная частота вращения составляет 2200 об/мин. Силовая линия включает гидродинамическую трансмиссию, редуктор, телескопическую карданную муфту и насос высокого давления. Трансмиссия имеет четыре ступени и бесступенчатое регулирование скорости, а карданная муфта компенсирует отклонения, возникающие при вращении. Давление нагнетания до 450 бар и подача до 250 л/мин регулируются бесступенчато. Диаметр входного патрубка составляет 3″, выходного — 1-1/4″. При достижении давления срабатывания мембранного клапана мембрана разрушается и давление сбрасывается. Агрегат имеет контейнерное исполнение с противоскользящими стальными решётчатыми настилами. Его габариты составляют 5750 × 2230 × 2300 мм, масса — 8050 кг. Насос используется для подачи жидкости под высоким давлением при укреплении слабых оснований зданий, автомобильных и железных дорог, устранении неравномерной осадки зданий, создании глубоких противофильтрационных завес, предотвращении утечек в шахтах, защите шахтных стволов, анкерном креплении склонов и выполнении работ на плотинах и подземных сооружениях. Также он применяется для гидравлического разрушения горных пород и отделения угля, питания гидравлических стоек, подачи воды в распорные металлические анкеры, очистки крупных подземных трубопроводов и перфорации струёй воды высокого давления.
