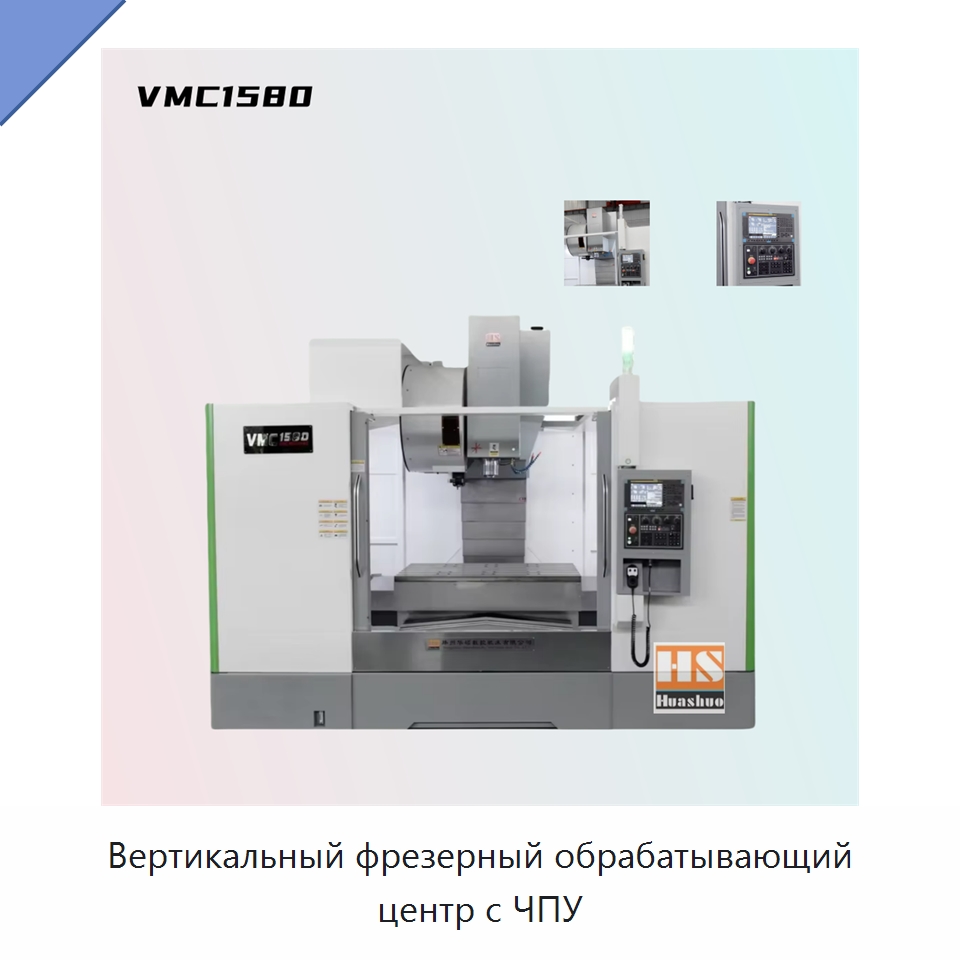

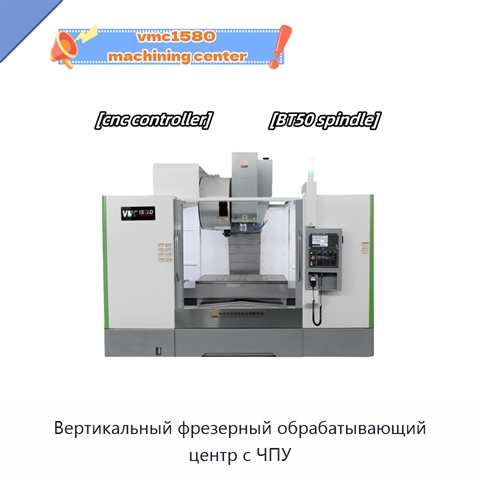

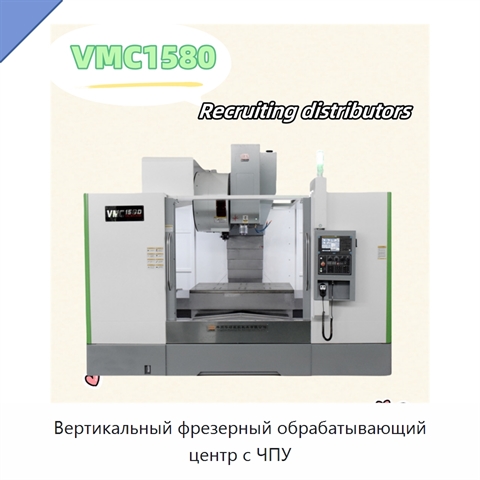

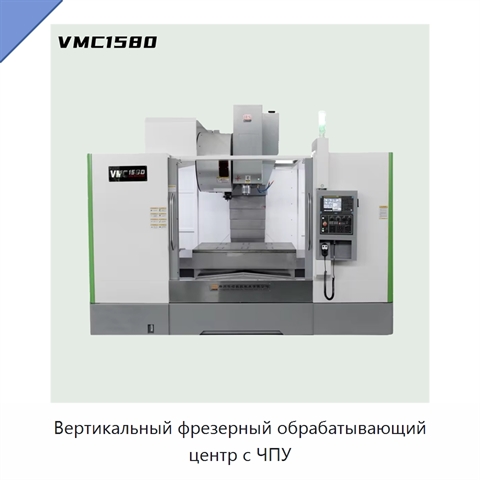

Вертикальный фрезерный обрабатывающий центр с ЧПУ

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ
SKU: 371-259

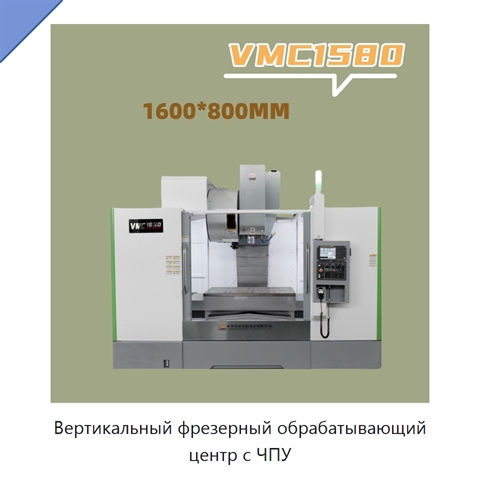

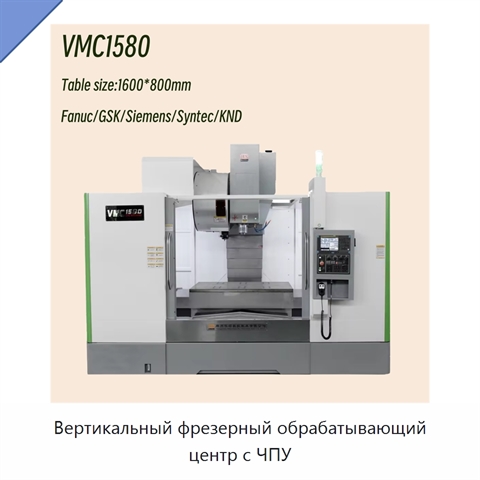

Рабочий стол имеет размер 1600 × 800 мм и рассчитан на максимальную нагрузку 1500 кг. Для закрепления заготовок предусмотрены 5 Т-образных пазов шириной 22 мм с шагом 135 мм. Шпиндель оснащён коническим посадочным отверстием; его мощность составляет 15 кВт, а максимальная частота вращения — 6000 об/мин. Скорость быстрого перемещения по осям X и Y достигает 15000 мм/мин, по оси Z — 12000 мм/мин. Рабочая подача регулируется в диапазоне 1–5000 мм/мин, момент двигателя подачи составляет 27/27/27 Н·м. Расстояние от торца шпинделя до рабочей поверхности стола составляет 170–870 мм, от центра шпинделя до направляющей поверхности колонны — 800 мм. Максимальный диаметр инструмента составляет Ø127/Ø200 мм, длина — 350 мм, масса — 15 кг. Масса оборудования составляет около 12000 кг.

Наименование производителя

High Precision VMC 1580 CNC Vertical Machining Center Siemens Control System BT50 Spindle Taper Vertical Milling Machine

Задать вопрос Искать на Baidu

Какую задачу решает вертикальный обрабатывающий центр

Вертикальный обрабатывающий центр используют для фрезерной обработки заготовок, устанавливаемых на рабочем столе.

Фрезерование материалов

Характеристики ШРЕ-19(9Т)

Модель (по базе 91Т)ШРЕ-19(9Т)

Точность позиционирования0,005

Повторяемость (x/y/z) (мм)0,005

Перемещение стола по оси X (мм)1500

Перемещение стола по оси Y (мм)800

Перемещение стола по оси Z (мм)800

Типвертикальный

Вертикальный обрабатывающий центр - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ШРЕ-19(9Т) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата актуализации информации: 08.10.26

Производитель и параметры оборудования проверены.
